详解“热饼”取暖器原理 NE555取暖器电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-03

详解“热饼”取暖器原理 NE555取暖器电路图 ,工作原理简述

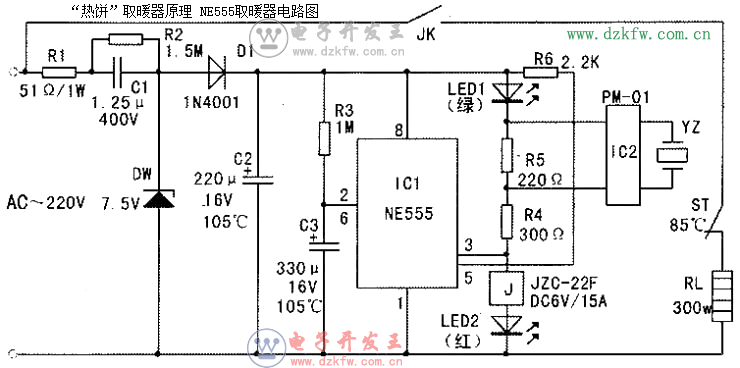

哈慈牌“热饼”取暖器的电原理图见附图。其工作原理是:当插上“热饼”的电源插头后.市电经R1、C1限流、D1整流、DW稳压及C2滤波后,在C2两端得到约7V电压。该电压作为控制电路工作电源。控制电路主要由时基电路IC1(NE555)及外围元件组成.用来控制加热时间。在电源接通后,C2两端获得的7V电压开始经R3对C3充电。由于c3两端电压不能突变,所以,时基电路Ic1的②、⑥脚为低电平,此时输出端第③脚输出高电平。于是继电器J工作绕组得电→常开触点JK闭合→加热器RL通电加热,同时加热指示灯LED2(红色)被点亮,表示电路处于定时加热状态。c3两端电压随着充电不断上升,当Ic1的②、⑥脚电压达到工作电源电压2/3时→时基电路翻转→其输出端第③脚输出低电平→继电器J工作绕组失电→常开触点JK断开→加热器RL停止加热(此时,发热盘底部温度约75℃)。若因继电器常开触点发生粘连故障不能断开而继续加热.使“热饼”内部紧靠发热部位温度达到85℃时,温控器ST会自动断开,切断加热电路,以确保使用安全。同时加热指示灯LED2熄灭,停止加热指示灯LED1(绿色)被点亮,表示电路处于保温状态。由于停止加热指示灯LED1被点亮,在R5两端会形成3V左右电压降,使并联在R5两端的蜂鸣器Bz获得工作电源发出“好人一生平安”的音乐声。此时用户可拔掉热宝取暖器的市电电源插头(拔掉市电电源插头后LED1熄灭,音乐声也会随之停止),将“热饼”取暖器放入需取暖的地方,如怀中、手中或被窝里。

“热饼”取暖器原理 NE555取暖器电路图

Tags:取暖器原理,NE555,取暖器电路图
