常见的调光台灯电路，大都由双向晶闸管、触发二极管和电位器等组成。但笔者购买的一盏台灯，经剖析（电路如右图所示），其调光电路采用的是单向晶闸管ＳＣＲ和ＲＣ触发电路，未用触发二极管。

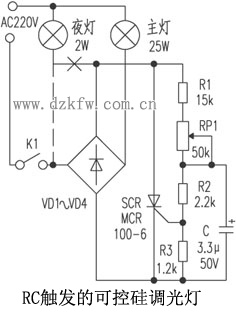

RC触发的可控硅调光电路

　　电路中ＲＰ１是带开关Ｋ的电位器。ＶＤ１～ＶＤ４为整流桥，它将交变电压变为脉动直流电，所以采用了单向晶闸管作灯变光控制器件。电阻Ｒ１～Ｒ３、ＲＰ１和Ｃ组成可调延时触发电路，调节ＲＰ１可改变晶闸管的导通角，从而改变灯泡的亮度。

　　电路中由于其夜灯的一端与可控硅的正极相连，当调节亮度时，主灯很容易闪烁，特别是亮度不太亮时，其闪烁更明显。笔者经过实验，将夜灯的一端移至开关Ｋ的一端，其结果调光时灯泡均不会闪烁。具体改制时，将图中打“×”的地方断开，用导线将虚线连接即可。
