组态王之反应监控中心的实时数据报表方法

作者:佚名    文章来源:网络整理    点击数:367    更新时间:2025/3/24

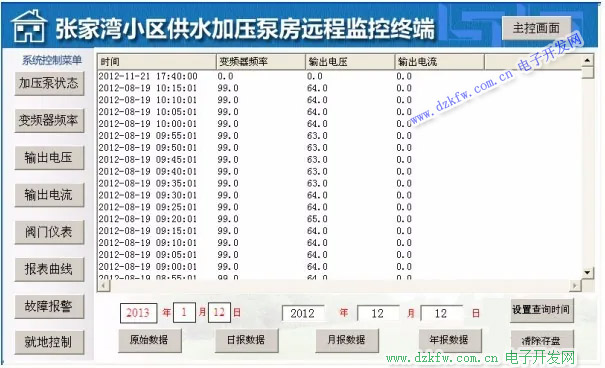

数据报表是反映生产过程中的数据、状态等,并对数据进行记录的一种重要形式,是生产过程中必不可少的一个部分。

它既能反映系统实时的生产情况,也能对长期的生产过程进行统计、分析,使管理人员能够实时掌握和分析生产情况。

组态王提供内嵌的报表系统,工程人员可以任意的设置报表格式,对报表进行组态。



工具/原料

  • 组态王软件

方法/步骤

  1. 实时数据报表:

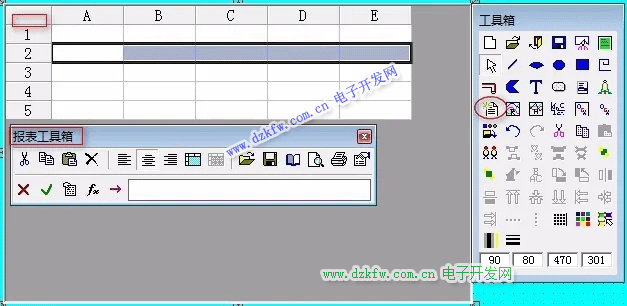

    在工具箱内选择“报表窗口”,在报表画面上绘制报表,双击灰色部分,弹出“报表设计”对话框;



  2. 输入静态文字:

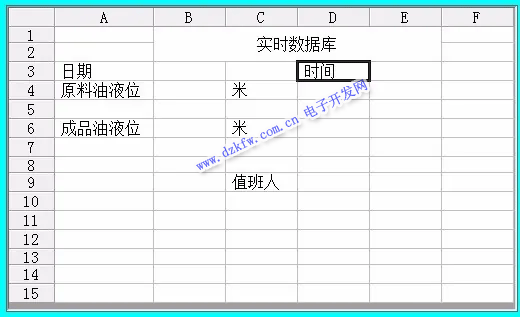

    选中B2到E2的单元格,合并,输入“实时数据库”;

    如图所示:

  3. 插入动态变量;

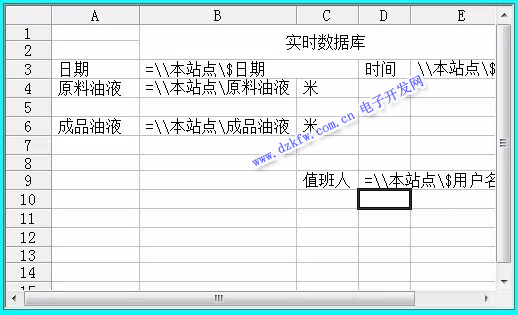

    在单元格中输入:=\\本站点\$日期。(变量的输入可以利用报表工具箱的“插入变量”按钮实现)。

    【注】:如果变量名没有添加“=”符号的话,此变量被当做静态文字来处理。

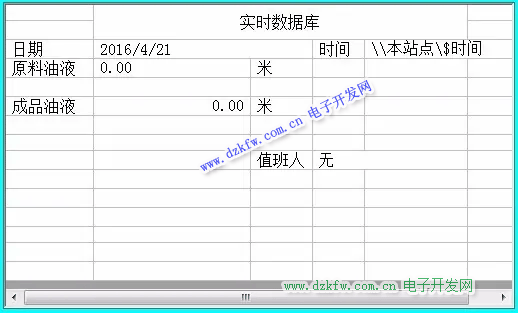

    全部存,运行画面,如图所示:



  4. 实时数据报表打印:

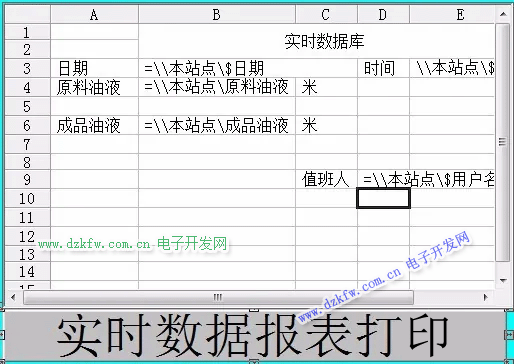

    在“实时数据报表画面”中添加一按钮,按钮文本:实时数据报表打印。

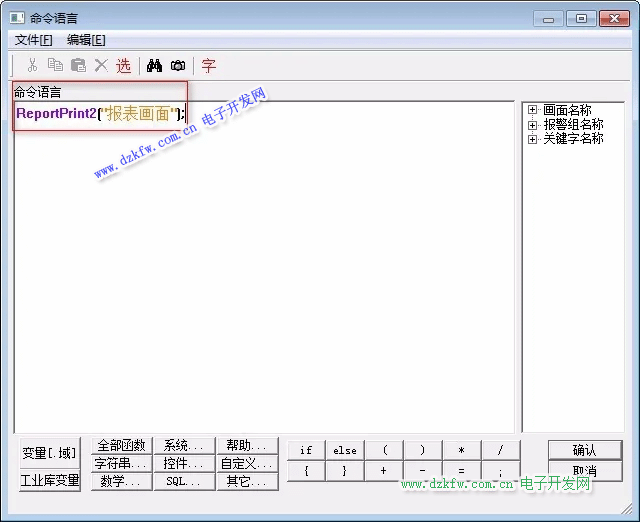

    在按钮的弹起事件中输入命令语言,

    如图所示:



  5. 实时数据报表存储:

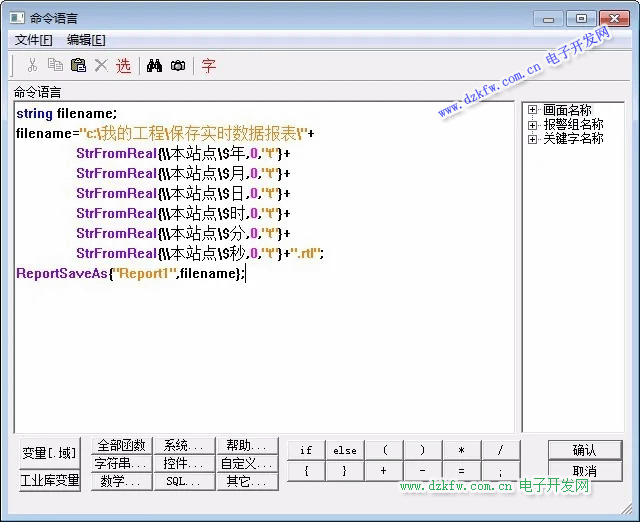

    实现以当前时间作为文件名将实时数据报表保存到指定文件夹下;

  6. 实时数据报表查询:

    利用系统提供的命令语言可以将实时数据报表以当前时间作为文件名保存在指定的文件夹中,

    利用下拉式组合框与一报表窗口控件可以实现上述查询过程;

    在工程浏览器的数据词典中定义内存字符串变量;

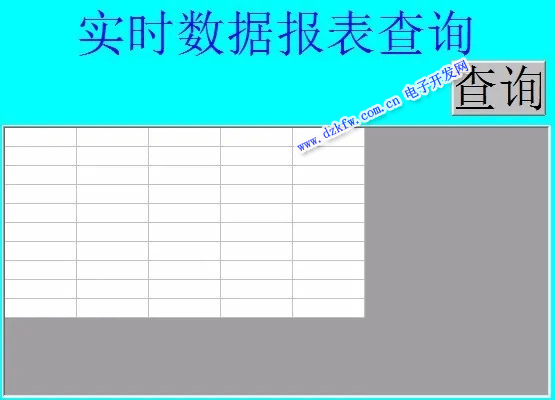

    新建实时数据报表查询画面;

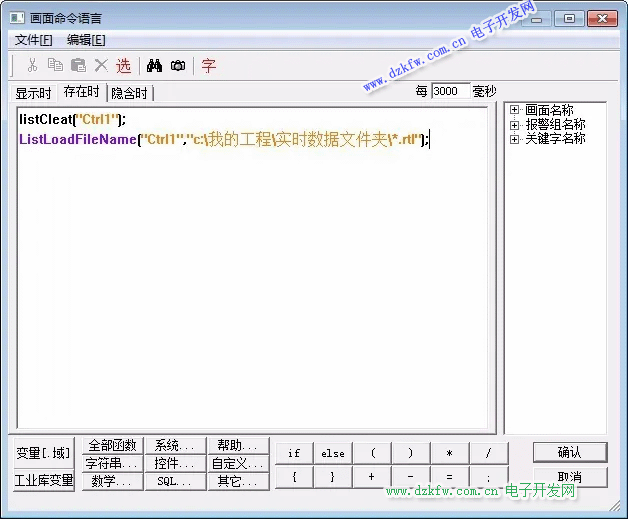

    输入命令语言;

    具体步骤如图所示:




    END

注意事项

  • 如果变量名没有添加“=”符号的话,此变量被当做静态文字来处理。
  • 实现以当前时间作为文件名将实时数据报表保存到指定文件夹下
