在组态王中，

结构变量：当工程中定义了结构变量时，在变量类型的下拉列表框中会自动列出已定义的结构变量，一个结构变量作为一种变量类型，结构变量下可包含多个成员，每一个成员就是一个基本变量。

要使用结构变量，首先要定义结构模板和结构成员属性。

工具/原料

• 组态王6.55  KingView

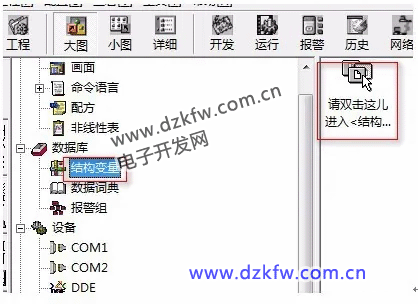

1. 一个储料罐具有压力、温度、物位、上限报警、下限报警等几个参数，

   下面一次为例来说明结构变量的定义过程。

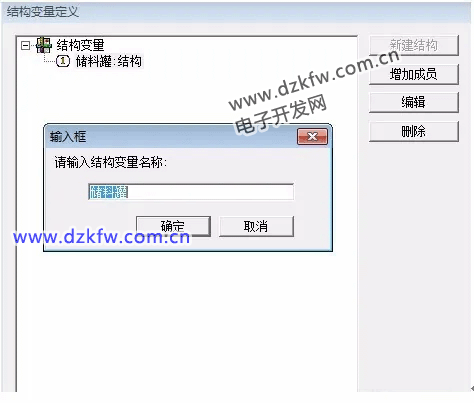

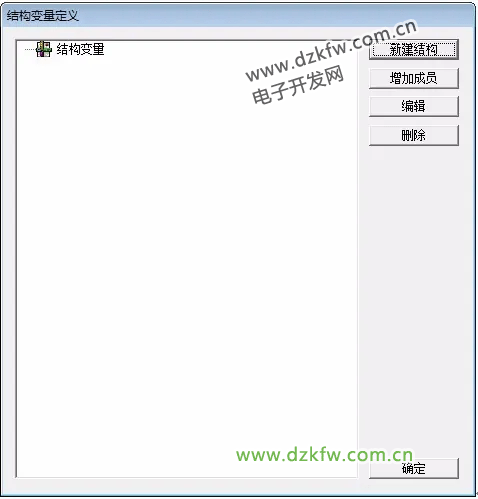

   新建结构；增加成员；删除；编辑

   注：结构模板的名称和成员的名称首位不能为数字，中间不能包含空格。

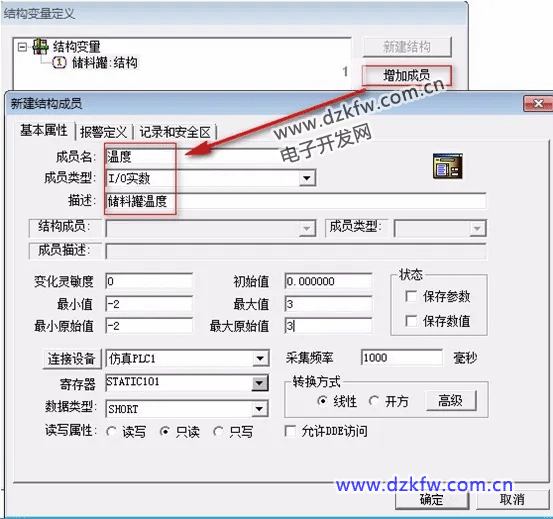

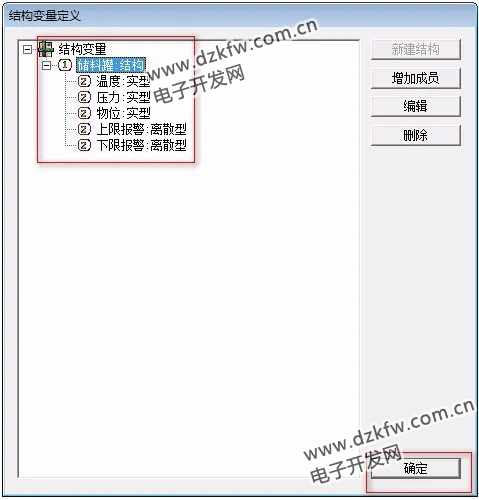

2. 增加成员：




3. 结构变量的使用：

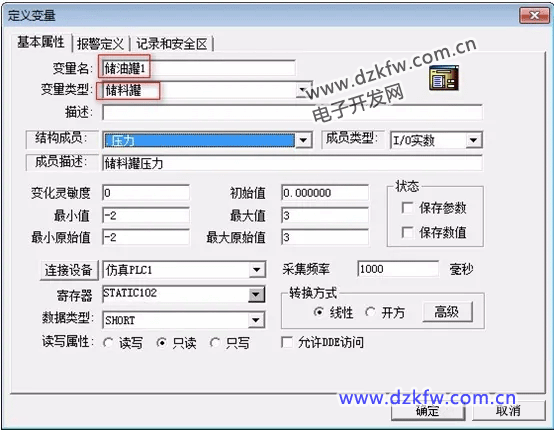

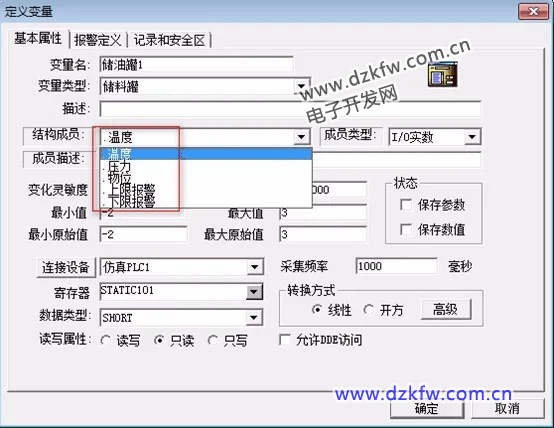

   要使用结构变量，需先定义结构变量类型的变量；

   在结构成员中选择该模板结构中的每一个成员，在成员类型中选择该成员的变量类型。

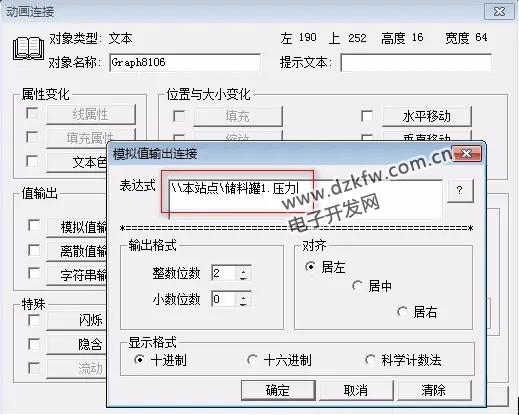

4. 在画面上显示储料罐的压力，可先建立一个文本图素，

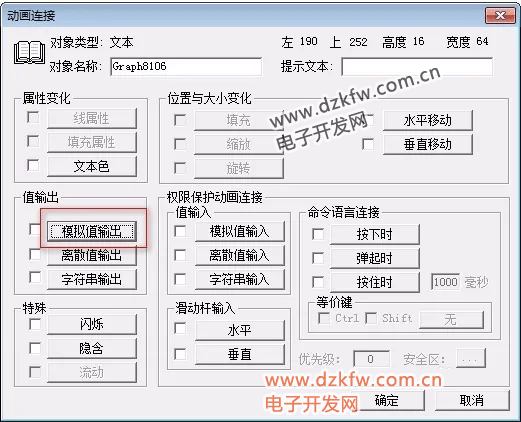

   建立动画连接，

   如图所示：

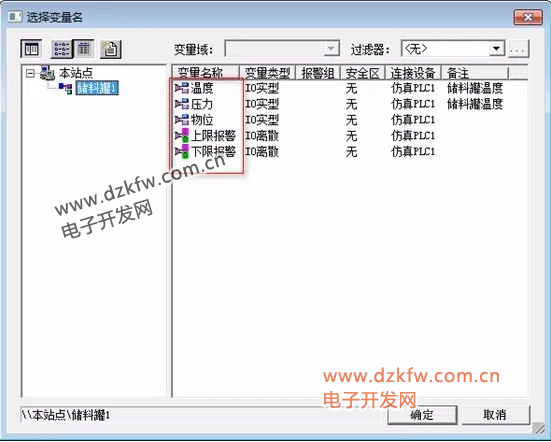

5. 选择定义的变量名，

   如图所示：



   END

• 结构模板的名称和成员的名称首位不能为数字，中间不能包含空格。
• 在结构成员中选择该模板结构中的每一个成员，在成员类型中选择该成员的变量类型。
