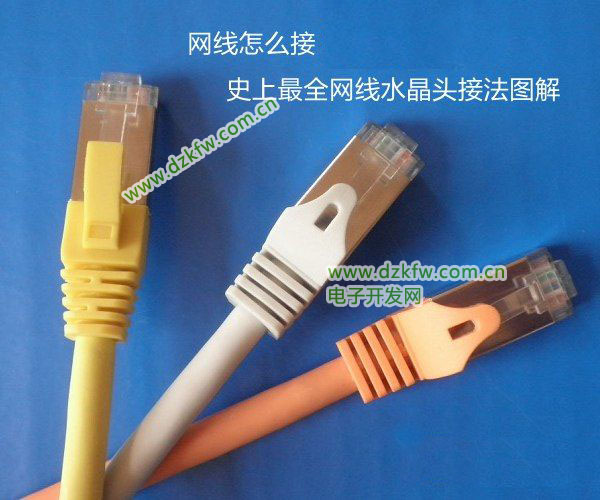

网线怎么接_网线水晶头接法_压制网线_史上最全网线水晶头接法图解

作者:佚名    文章来源:本站原创    点击数:1022    更新时间:2023/11/25

如果你想要组建一个局域网的话,那么网线肯定是必不了的东西,而一般的网线水晶头损坏时有发生。那么,网线怎么接?这么个网线水晶头一旦快了,拿去修显得太没必要了,自己修一修就可以了。但打开一看里面这么多线就晕了,线序是什么啊,这种情况有没有.....。不用担心,今天电脑百事网小编就来教大家网线水晶头接法图解,小白都可以轻松学会。



首先,在我们制作网线之前,需要准备几样工具:网线钳、网线、水晶头,具体如下。

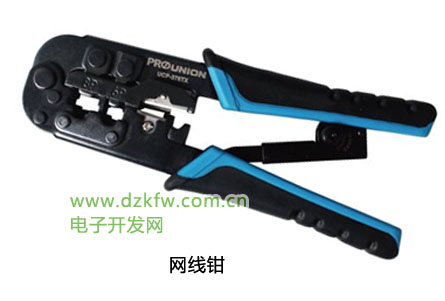

1、具有8P槽的网线压线钳一个,如图。


网线压线钳

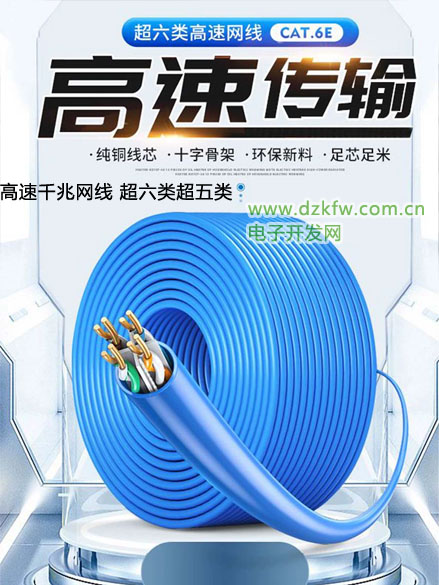

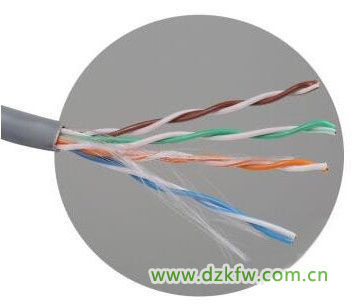

2、五类网线,也就是我们现在最常用的网线若干米。


网线

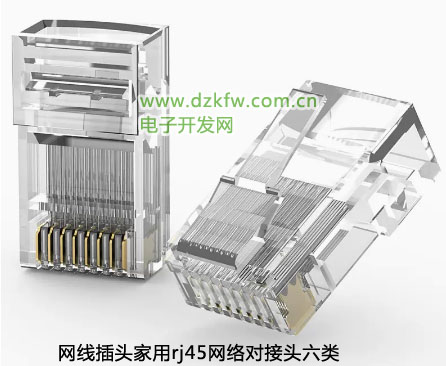

3、RJ-45插头,也就是所谓的水晶头若干。

RJ45水晶头
水晶头

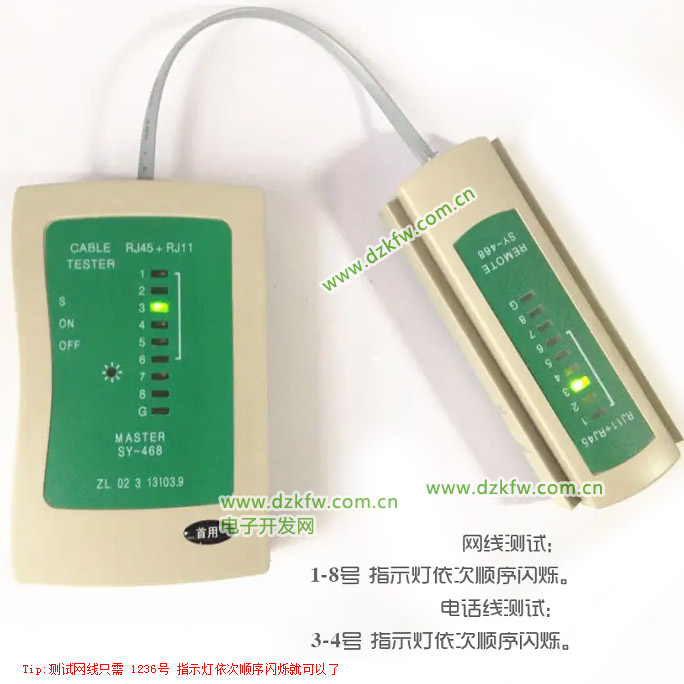

4、网线测线仪

网线制作好后,还需要测试下,是否能够正常使用,这就需要使用网线测线仪了。网线测线仪使用非常简单,以下是使用方法图解。

网线测线仪使用方法图解
网线测线仪使用方法图解

PS:理论上水晶头只需要2个,以防万一,多备一些。此外,上面这些小工具,大家可以在电脑城或者网上商城提前购买留作家庭备用,价格都不贵,一般压线钳可能会送网线与水晶头。

网线标准线序:

网线标准线序

标准568A:1绿白 ,2绿 ,3橙白 ,4蓝 ,5蓝白 ,6橙 ,7棕白 ,8棕

标准586B:1橙白 ,2橙 ,3绿白 ,4蓝 ,5蓝白 ,6绿 ,7棕白 ,8棕

上网只用到1 2 3 6 1.2下传 3.6上传,电话用4.5 7.8是做为电源用。

下面我们具体来介绍下网线水晶头的接法,现在最常用的网线五类双绞线,它有2种接法,直通线和交叉线。

直通线:两头都是568B标准,可以用于连接:

PC(电脑)—————————— HUB(集线器)

PC(电脑)—————————— SWITCH(交换机)

PC(电脑)—————————— ROUTER(路由器)

HUB(集线器)———————— HUB(集线器)的级连口

SWITCH(交换机)—————— HUB(集线器)的级连口

SWITCH(交换机)—————— SWITCH(交换机)级连口

SWITCH(交换机)—————— ROUTER(路由器)

交叉线:一头是568A,另一头是568B,用来连接:

PC(电脑)——————————PC(电脑)

HUB(集线器)————————HUB(集线器)

SWITCH(交换机)——————SWITCH(交换机)

ROUTER(路由器)——————ROUTER(路由器)

补充一下,配置网络设备要用反转线

简单的说!直通线就是两端线序相同的线,用于不同设备之间互连;交叉线就是两端线序不同的线,用于同种设备之间互连。

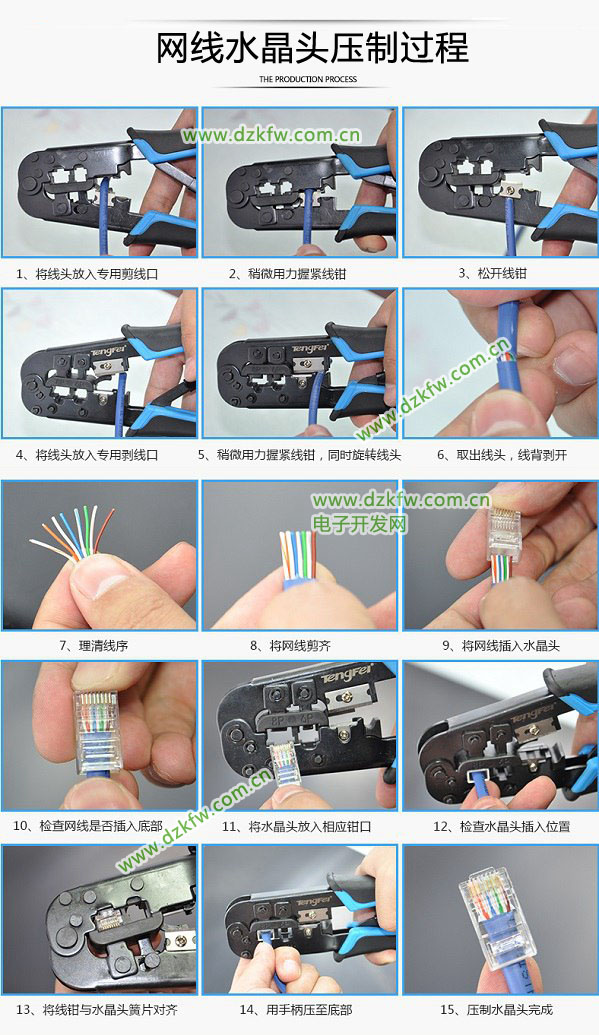

网线水晶头制作步骤图解:

网线水晶头接法图解
网线水晶头接法图解

1、用压线钳将网线的胶皮剪掉长约2cm即可。

2、按照上面说的标准线序把网线排列好,可能情况如下图:



3、把8股线末端剪齐。

4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

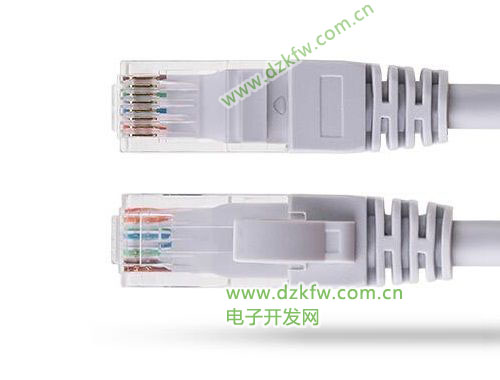

制作好的网线
制作好的网线

以上就是网线水晶头接法图解教程,操作相对来说也比较简单。网线制作好后,还可以用网线检测工具,检测一下是否制作成功,如果成功,则就可以正常使用了。快拿起你制作的网线插到电脑上试试吧,以后你也是一名做网线高手了!
