380伏交流接触器的接法图解 380v电机正反转控制

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-10-10

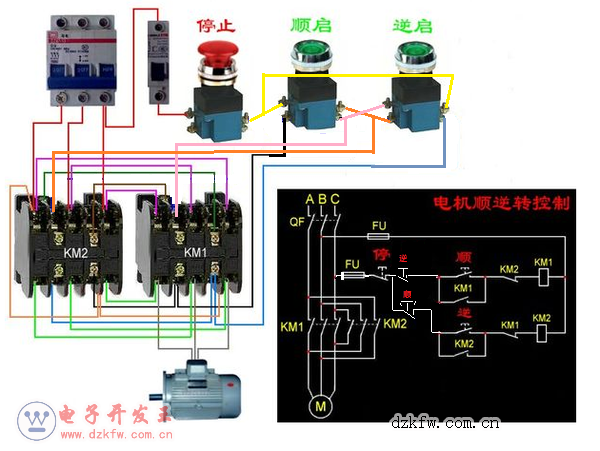

交流接触器是一种用小电流的控制电路控制大电流设备的特殊开关,线圈通电时,内部铁芯吸合,带动动触点组动作,原来的常闭触点分开;原来的常开触点闭合,达到控制的目的。可以正倒转的实物接线图和原理图如图。(如果接触器不是图中的型号,接线时,要注意区分小电流的控制触点和大电流的动力触点!比如:1210或者2510等一般是控制触点在最右边。)

380伏交流接触器的接法图解 380v电机正反转控制
在原理图中,KM1线圈和串联的KM2常闭触点、KM2线圈和串联的KM1常闭触点就是互相闭锁的电路。接触器常闭触点指的是:线圈没有通电的情况下是导通的,线圈通电时,触点反而断开了。接触器常开触点指的是:线圈没有通电的情况下是断开的,线圈通电以后,触点导通。按钮开关的触点和接触器类似,只是线圈通电换成按钮按下,按钮如果想使用常闭触点长时间分开,需要使用带自锁的按钮(一般为红色“停止按钮”。)需要旋转按钮(按钮上一般有旋转方向标注)才能复位。
