之前我们了解到了监控的几种供电方式，其中有提到poe供电，有一些朋友对poe供电存到一些疑问，这个在之前也有很多朋友问到过，那么今天就用图文来一起了解poe交换机的几种供电方式和连接方法。

一、什么是POE

POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。 POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

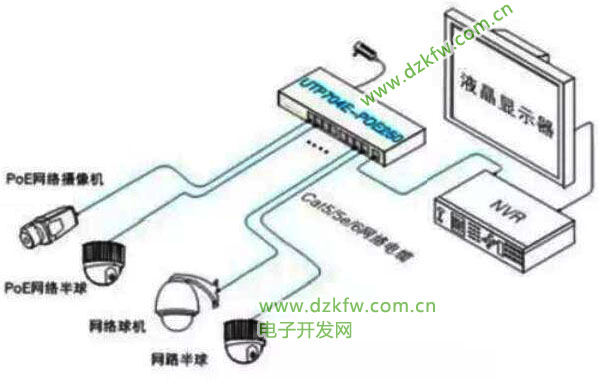

　　这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

　　1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备

　　2、要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。如图

　　poe交换机连接方式

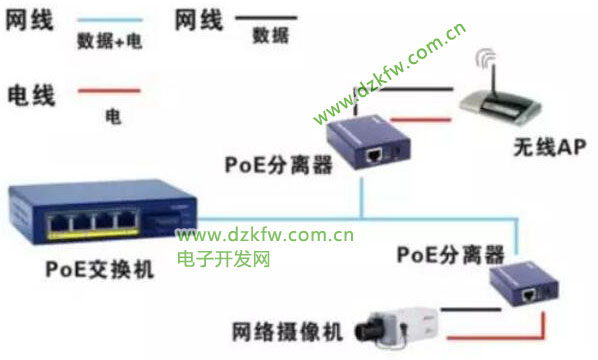

　　这种方案PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。如图

　　poe分离器的连接方式

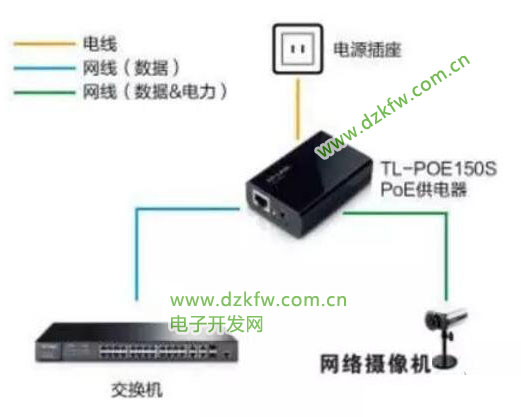

　　这种方案交换机出来接PoE供电器，PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络，对原有网络没有影响。如图

　　poe摄像机+poe供电器的连接方式

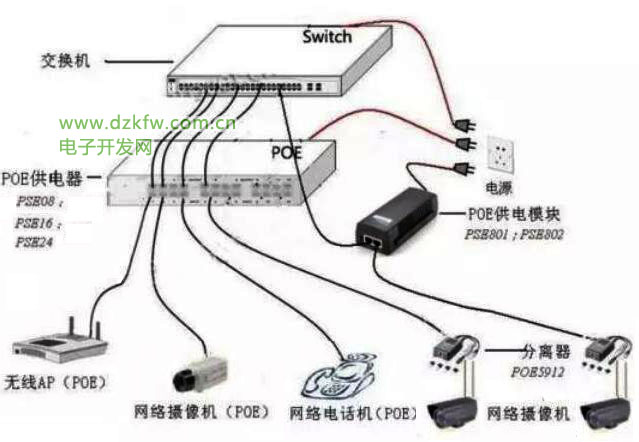

　　这种方案交换机出来接PoE供电器，再接PoE分离器，最后传输给终端。 方案三和方案四适合于传统网络的改造，即原来的交换机不支持PoE供电，但是又想利用PoE供电好处的场合。如图

　　poe供电器的连接方式

　　那实际应用时，网线应该怎么接呢，很多朋友对POE供电技术有所了解，知道1 2 3 6或者4 5 7 8等供电线序问题，所以怕万一接错，导致设备烧毁等严重后果。

　　POE供电标准对POE交换机、POE供电模块（POE供电器）等PSE设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可，当然最新的802.3at 4pair标准需要两种都同时支持。而对POE受电设备的要求是必须同时支持两种供电方式。

　　到底应该怎么接好呢？

　　1.如果你的POE交换机、POE供电模块是标准的PSE设备，那么网线随便接下面接的无线AP或者IPC都不会烧毁。标准的POE供电过程，有一个检测过程，这个检测过程会确保对不是标准的受电设备不进行供电。如何区分标准的设备还是非标准的设备，可参看如何区分标准POE供电和非标准POE供电。

　　2.如果你的PSE设备是强供型，那么在接线之前必须非常小心查看说明书，看供电PIN脚是1 2 3 6还是4 5 7 8，如果身边没有说明书，也可以用万用表检测，如果有稳定的12V/24/48V输出的就是供电脚。搞清楚了供电PIN脚，还不能直接接终端设备。另外一端的无线AP或者IPC要搞清楚输入电压是多少，网口电路是否经过了改装，如果没有经过改装，接上去之后就很可能会将网口电路烧毁。如果电路没改装就需要用到POE分离器。

　　明白了以上两点，工程应用中在接线之前就胸有成足了。现在市面上的非标设备很多，在接线前一定要非常小心。
