三相电的星形和三角形接法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-06-27
三相电是一組幅值相等、频率相等、相位互相差120o的三相交流电,由有三个绕组的三相发电机產生,是工業上常用的電源。
    为保证发电机的稳定运行,发电机至少需要三个绕组,理论上发电的相数可以更高,但三相最经济,因此世界各国普遍使用三相发电、供电。
    三相电在电源端和负载端均有星形和三角形两种接法。

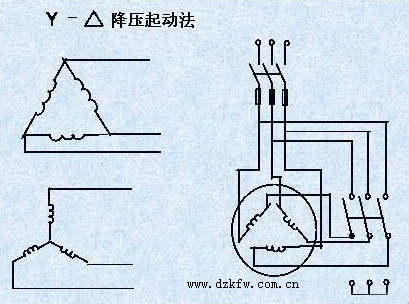

三相电的星形和三角形接法

星形和三角形接法

    三相电的星形接法是将各相电源或负载的一端都接在一点上,而它们的另一端作为引出线,分别为三相电的三条相线。对于星形接法,可以将中点(称为中性点)引出作为中性线,形成三相四线制。也可不引出,形成三相三线制。当然,无论是否有中性线,都可以添加地线,分别成为三相五线制或三相四线制。
    三相电的三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三条相线。三角形接法没有中性点,也不可引出中性线,因此只有三相三线制。添加地线后,成为三相四线制。
    星形接法的三相电,线电压是相电压的倍,而线电流等于相电流。当三相负载平衡时,即使连接中性线,其上也没有电流流过。三相负载不平衡时,应当连接中性线,否则各相负载将分压不等。
