60进制计数器电路设计,24进制计数器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/12

由于24进制、60进制计数器均由集成计数器级联构成,且都包含有基本的十进制计数器。出于从设计简便考虑,60进制计数器电路图如下

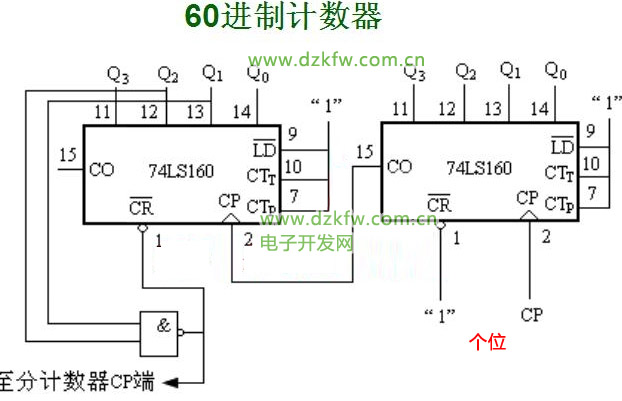

方案一

60进制计数器

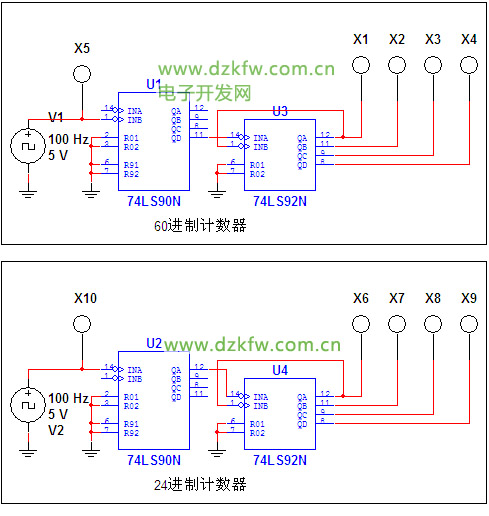

方案二:由74LS90和74LS92组成的六十进制计数器

60进制计数器和24进制计数器

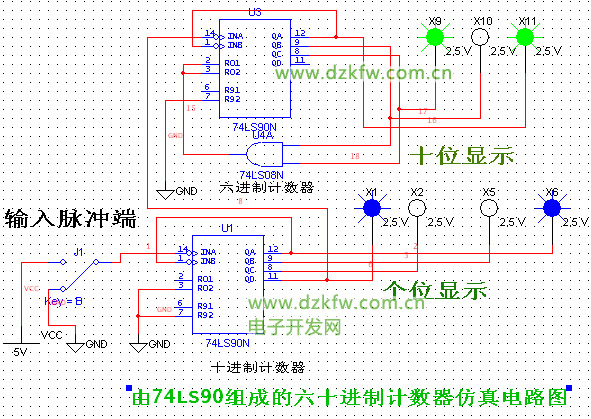

方案三:由74LS90组成的六十进制计数器电路图

由74LS90组成的六十进制计数器电路图



Tags:计数器,60进制计数器,74160
