数字运算 减法运算电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-07-18

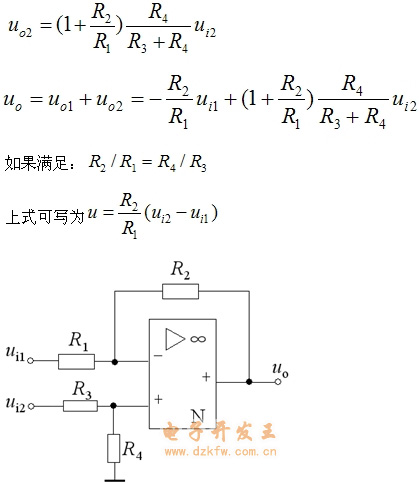

基本差动放大器

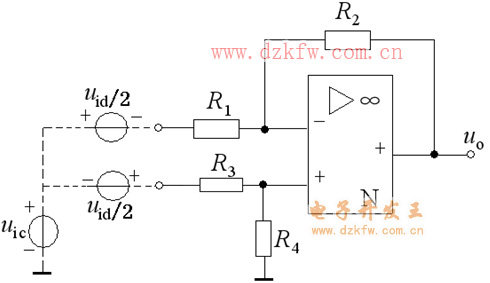

    基本差动放大器等效电路

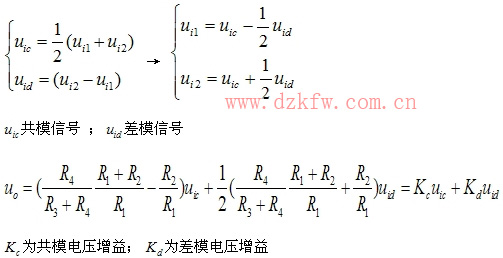

   共模抑制比CMRR为



     为了得到最大的共模抑制比,令,此时,可得
    工程上为了减少器件品种和提高工艺性,常常使
    此时,即电路只对差模信号进行放大
    实际上,电路的共模抑制比不仅取决于电阻的匹配精度,还取决于运算放大器的共模抑制比、开环增益和输入阻抗等参数,甚至电路的分布参数也会影响电路的共模抑制比。这种差动放大电路结构简单,但输入电阻较低,增益调节困难,使其应用受到很大限制。
