简单的计数器制作，可逆计数器电路制作


可逆计数电路

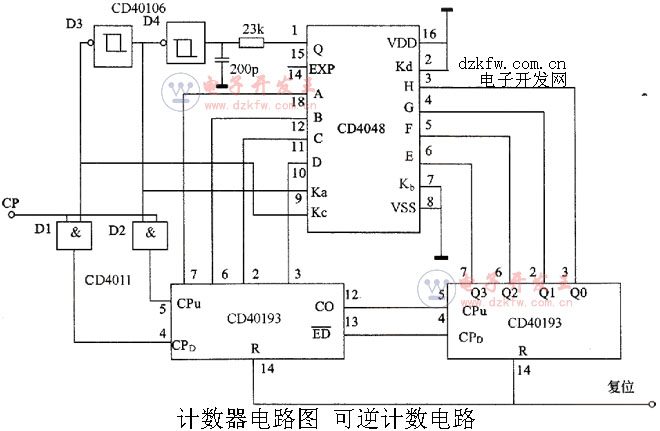

　　如图所示是由8输入端可扩展多功能、可预置4位二进制加/减和四2输入与推门等组成的可逆计数电路图，常用于D／A的波形合成器中。
　　在图中，CD4011的Dl和D2控制CD40193的加减控制端CPu和CPu，而CD4048控制端的状态又与CD40193的状态有关。当CD40193进行加计数时，CD4048输出端Q为低电平状态，控制端Ka-Kd状态为1001，门为“与”门，当加计数到全“1”时，Q变为高电平状态，CPD也随之变为高电平状态，开始减计数。此时，CD4048的控制端Ka－Kd状态为0011，门变为“或”门，当减计数到全“0”时，Q变为低电平状态，又开始加计数。如此反复进行循环变化，永不溢出
