上升沿触发的D触发器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-10-19

上升沿触发的D触发器

也叫正边沿触发,由六个与非门组成,能实现边沿触发的主要原因是有二条反馈线。

根据电路图作如下分析:

1)CP=0时,由于G3、G4门封锁,触发器状态不可能改变。

2)在CP=1期间、CP上升沿及CP下降沿时用表加以说明。

可见,触发器在CP脉冲作用后的次态与D信号相同,即:。在CP=1期间,有维持和阻塞作用,使触发器接收信号和状态翻转稳定可靠。

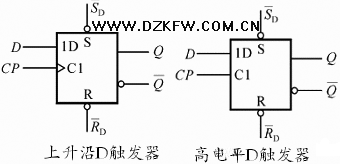

上升沿触发的D触发器逻辑符号,请注意它与电平触发器的区别。

⑴ 输入信号建立时间tset。它表示D信号应比CP早到的时间,从图可见,该时间为:

⑵ 输入信号保持时间th。它表示CP上升沿到达后,D信号应保留的时间。由图可见,该时间为:

⑶ 触发器翻转时间tpLH或tpHL。从CP脉冲上升沿到达到Q端由低电平变为高电平之间时间:,Q由高到低时间:

⑷ CP脉冲的高低电平时间tCPL,tCPH

为此,CP脉冲的最高工作频率为:
