D触发器特性表、状态转换图、上升沿触发和下降沿触发

作者:佚名    文章来源:本站原创    点击数:8693    更新时间:2021-10-19

凡是在时钟信号作用下逻辑功能符合表1所示特性表所规定的逻辑功能者,就叫做D触发器。

表1 D触发器的特性表
D Qn+1
0 0
1 1

D触发器的特性方程为

(1)

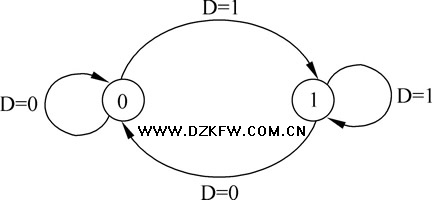

D触发器的状态转换图如图1所示。

D触发器的状态转换图
图1 D触发器的状态转换图

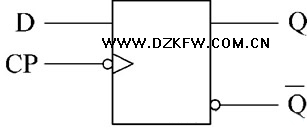

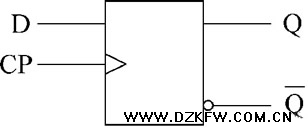

从表1可知,D触发器只有一个输入端D,其结构形式也有多种,图2所示为边沿型D触发器的逻辑图形符号,图2(a)所示为上升沿触发,图2(b)所示为下降沿触发。

上升沿触发  下降沿触发
图2(a) 上升沿触发 图2(b) 下降沿触发
