会员注册| 函数的表现形式和实际的逻辑电路之间有着对应的关系，而实际逻辑电路大量使用 “ 与非 | |||||
| ” 门、 “ 或非 ” 门、 “ 与或非 ” 门等。 | |||||
| 第一步 求出函数的最简 “ 与 — 或 ” 表达式。 | |||||
| 第二步 将其变换成 “ 与非 — 与非 ” 表达式。 | |||||
| 第三步 画出函数表达式对应的逻辑电路图。 | |||||
| 例：用 “ 与非 ” 门实现逻辑函数 | |||||
| F(A,B,C,D)=ABC+ABC+BCD+BC | |||||

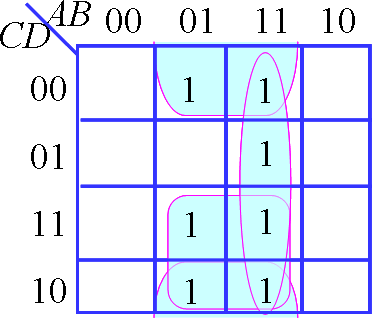

| 解： | 第一步： |
| |||
 | |||||
 | |||||
| 第二步： | |||||
 | |||||

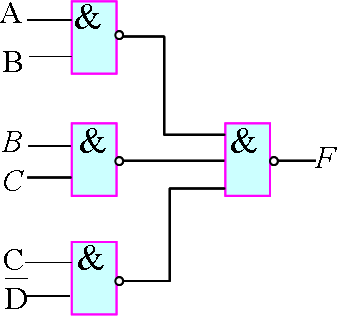

| 第三步： | |||||
| 该电路是一个两级 “ 与非 ” 电路 | |||||
 | |||||

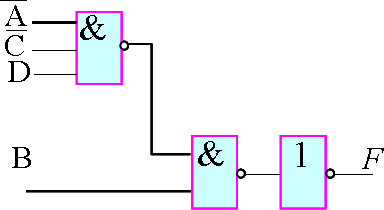

| 如不限制级数，该电路可进一步简化。 | |||||
 | |||||
 | |||||
用与非门实现逻辑函数
作者：佚名 文章来源：本站原创 点击数： 更新时间：2018-10-21
Tags：与非门,逻辑函数
