飞利浦公司的TDA1521双声道音频功率放大集成电路由于其音质佳和制作容易的特点，在音响发烧友当中口碑很不错。TDA1521采用九脚单列直插式塑料封装，输出功率大、两声道增益差小、有过热过载短路保护等功能。

　　在实际的电路应用中，为TDA1521供电的电源内阻要小于4欧 , 以确保其负载短路保护电路能够可靠动作。TDA1521必须加装不小于200mm×100mm×2mm 的散热板。调试过程中切不可尝试将TDA1521输出端与输入端相连，否则集成块迅速烧毁。

TDA1521特性参数:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)
1、电源电压：Vcc = ±7.5 -- ±20V 推荐值：±15V
2、输出功率 ： Po =2×12W(THD=0.5%) BTL形式时 Po = 30 W
3、电压增益 ： Gv = 30dB
4、通道隔离度:CT=70dB 5、输出噪声电压： Vno = 70uV （Rg=2KΩ）

　　TDA1521既可在单电源下工作也可以在双电流下工作，也就分别有OTL与OCL两种不同的电路接法。下面是具体电路形式：

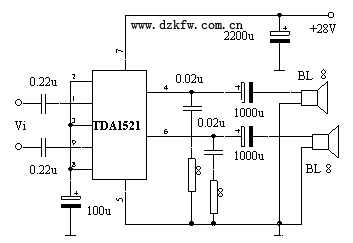

　　TDA1521单电源OTL接法

　　单电源接法在普通的音响设备中普遍采用，因为这些电器设备只设计有单电源输出，所以TDA1521必须接成这样的OTL电路，扬声器通过输出电容与功放连接。

　　单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以免电路内部自激。

　　TDA1521双电源OCL接法

　　在高保真音响中，TDA1521都是接于双电源电路工作，目的是去掉功率输出的耦合电容而直接与扬声器驳接，提高放音音质。
