接触器你了解多少呢?老电工带你深度了解,接触器的故障原因分析

作者:佚名    文章来源:本站原创    点击数:988    更新时间:2023/9/16

电工朋友们应该都知道接触器,那你完全了解接触器吗?今天小编给大家讲解一下接触器的内容,让大家能快速掌握接触器的使用与选型。接触器是一种用来接通或切断交流、直流主电路和控制电路的自动控制电器,接触器作为执行元件,用于接通、分断线路、或频繁的控制电动机等设备运行。一般以小电流或小电压控制大电流或大电压,接触器的控制对象除了电动机,也用于其他电力负载,如电热器,电焊机,照明设备等等。接触器分为交流接触器和直流接触器,应用于电力、配电与用电场合,适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一。

一、接触器的知识:

交流接触器的触点主要分为三部分:主触头、辅助触头和线圈,其图形符号如下图。主触头用于控制主电路的通断,辅助触头和线圈用于控制电路。




我们要对交流接触器进行选型,首先得了解接触器型号,我们以正泰的接触器为例看一下:

CJ:交流接触器;

X2:产品系列代号;

12:主触头额定工作电流;

后两位数字:常开常闭数量,

10:1组常开0组常闭,01:0组常开1组常闭,11:1组常开1组常闭。



接触器有六个主触头,其中的1L1、3L2、5L3为输入端(入线孔),2T1、4T2、6T3为输出端(出线孔),或者说负载端。

此外,接触器还带有辅助触点,下图左边的接触器中有一组常开辅助触点NO(13和14),一组常闭辅助触点NC(21和22),不过需要注意的是有些小型的交流接触器只有一组辅助触点。另外,交流接触器线圈的2个触点是A1和A2,一般来说是在接触器的主触点的稍下方的,如果接触器上有2个A2,在运用的时候随便接哪个都行,因为它们内部是短接在一起的。



那接触器线圈旁边的标注“220V50HzM5”是什么意思呢?

220V是控制线圈工作电压或者说线圈电压,一般来说有AC24/36/110/220/380等;50Hz指的是交流电频率。字母对应线圈电压,数字对应交流电频率,具体的字母数字对照如下图,M5指线圈电压为220V,交流电的频率为50HZ,使用的时候,线圈电压一定要和控制电路的电源匹配哦。



接触器的选用应按满足控制设备的要求进行,除额定工作电压与被控设备的额定工作电压相同外,被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性等都是选择的依据。


1、交流接触器的电压等级要和负载相同,选用的接触器类型要和负载相适应;

2、负载的计算电流要小于等于接触器的额定工作电流,接触器的接通电流大于负载的启动电流,分断电流大于负载运行时分段选用电流,负载的计算电流要考虑实际工作环境和工况,对于启动时间长的负载,半小时峰值电流不能超过约定发热电流;

3、接触器吸引线圈的额定电压、电流和辅助触头数量、电流容量应满足控制回路要求;

4、短路保护元件参数应该和接触器参数配合选用,可参考接触器和熔断器的配合表。


对于接触器电流大小的选型,可以按照如下口诀计算

220V电压:一千瓦≈4.5A(1KW÷220≈4.5A)

例如:控制2KW电器用9A,CJX2-0910

380V电压:一千瓦≈2A(1KW÷380V÷1.732÷功率因素≈2A)

例如:控制5KW电器用12A,CJX2-1210

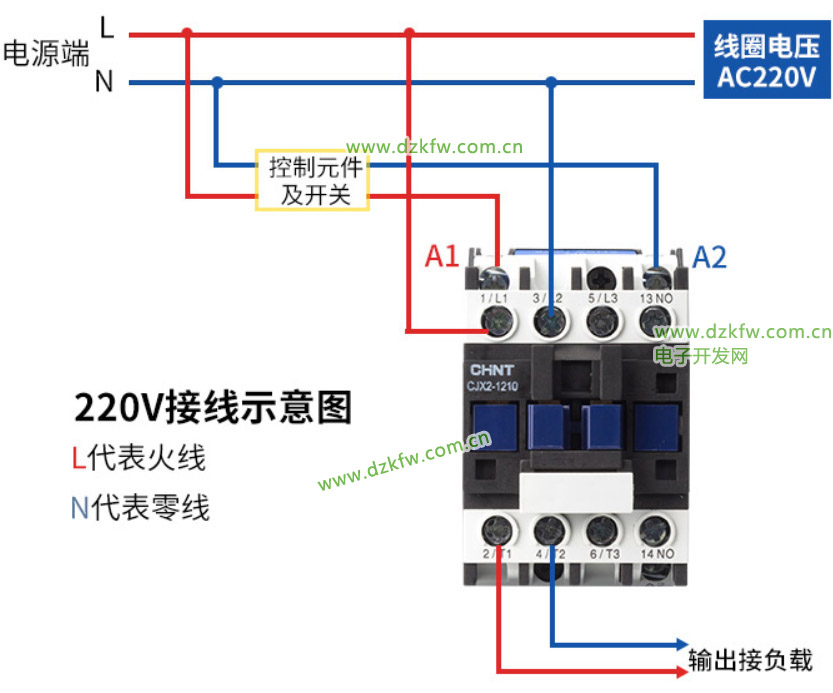

了解了交流接触器的外形结构、接线端子、选型原则等,就可以对所选型的接触器进行接线使用了~交流接触器220V和380V的接线有所不同,具体接线如下图,使用时照着接线就可以啦~



二、接触器的故障原因分析

1.工作环境

环境有关,环境如果高温、潮湿、腐蚀性气体,会加速接触器的触点氧化,造成触点接触不良,从而加速接触器损坏。在高温潮湿的环境下,铜层容易被空气中的氧化物反应,形成黑色的氧化铜层。这些氧化铜层增加了触点表面的电阻,导致触点的使用寿命缩短。

2.线圈故障

  线圈的主要故障是由于所通过的电流过大以致过热而烧毀。产生电流过大的原因通常是线圈绝缘损坏,或因机械损伤形成匝间短路或碰地,或因电源电压过低,动、静铁心接触不紧密都会使线圈电流过大、线圈过热以致烧毀。

3.触头断相

  由于某相触头接触不好或连接螺钉松脱,使电动机缺相运行。此时,电动机虽能转动,但发出“嗡嗡”声,出现这种情况,应立即停车检修。

4.触头熔焊

  按“停止”按纽,电动机不能停转,有的还发出“嗡嗡”声。这类故障是由于接触器操作频率过高、过载使用、带负载侧短路等,使得两相或三相触头由于过载电流大引起熔焊现象。

5.相间短路

  接触器的正、反转联锁失灵、或因误动作使两个接触器同时投入而造成相间短路;或因接触器动作过快,在转换过程中发出电弧短路。

6.维护

  定期检查接触器各部件工作情况;接触器的可动部分不能卡住,活动要灵活,坚固件无松脱;触头表面部分与铁心要保持清洁,如有油垢,要及时清洗。触头磨损严重时,应及时更换。
