交流接触器中短路环有什么用?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-10-05

有关交流接触器中短路环的作用,交流接触器短路环在交变电流过零时,维持动静铁芯之间的一定吸力,以清除动、静铁芯之间的振动,这就是短路环的主要作用。

交流接触器中短路环的作用

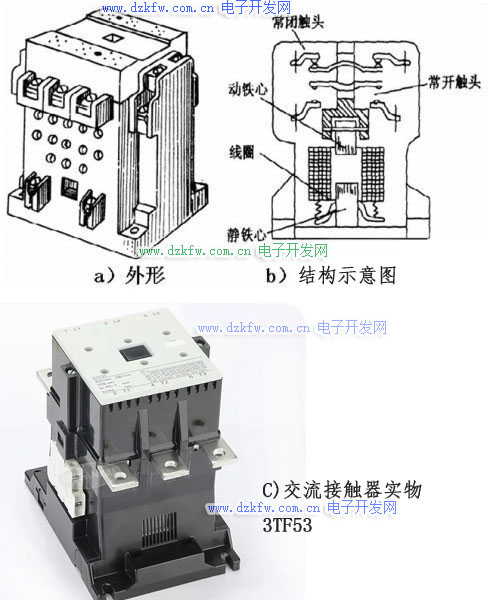

以下是交流接触器的外形与结构图:

交流接触器的结构示意图

图1:交流接触器



1-短路环 2-动铁心 3-线圈  4-静铁芯衔铁

交流接触器短路环的作用:在交变电流过零时,维持动静铁芯之间具有一定的吸力,以清除动、静铁芯之间的振动。

短路环是嵌装在铁心某一端的铜环,由于交流电磁铁通入交流电,磁场交变,产生的吸力是脉动的,这会引起衔铁振动。

加入短路环后,由于在短路环中产生的感应电流,阻碍了穿过它的磁通变化,使磁极的两部分磁通之间出现相位差,因而两部分磁通所产生的吸力不会同时过零,即一部分磁通产生的瞬时力为零时,另一部分磁通产生的瞬时力不会是零,其合力始终不会有零值出现。

可见,交流接触器中的短路环,还起到减少振动与噪声的作用。
