电工工作日常中，基本都要学会接触器的使用，因为接触器是控制交流电机最常见的器件。接触器有主触头和辅助触头之分，给其线圈通电，其主触头就会吸合，接通主回路，同时辅助触点中的常开触点接通，常闭触点吸合。

交流接触器常开常闭触点区分图解

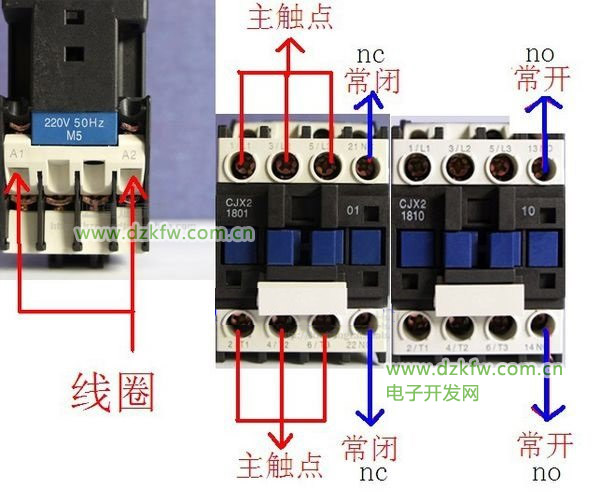

接触器线圈未通电状态，用万用表量辅助触头，通的就是常闭，不通的是常开。
也可以看标识常闭标识：11－12，21—22，31—32，41—42；
常开标识：13—14，23—24，33—34，43—44。
万用表分别接 11－12 ，或13—14，类推。
　　1、3、5接三相电源，（主电路部分）
　　2、4、6接三相电机

　　A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

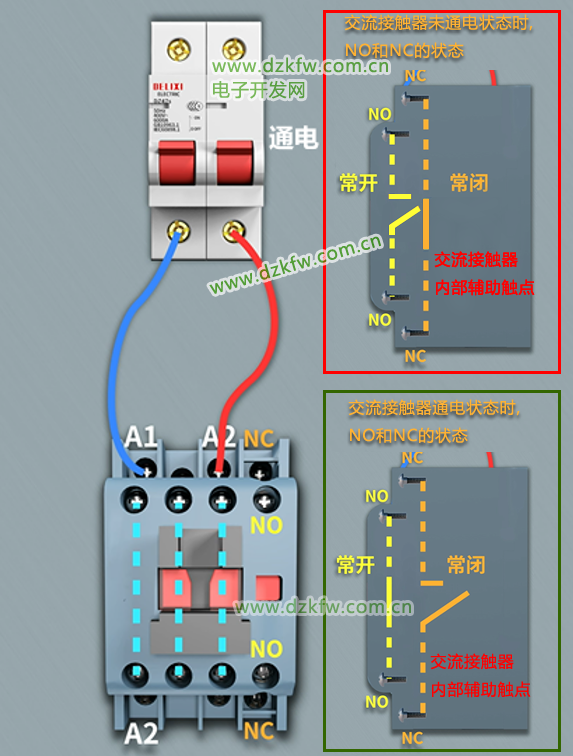

　　13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。



接触器线圈在继电控制电路中的控制方式有很多，今天我就来给大家讲讲最为基本的点动、自锁和互锁。

一、点动

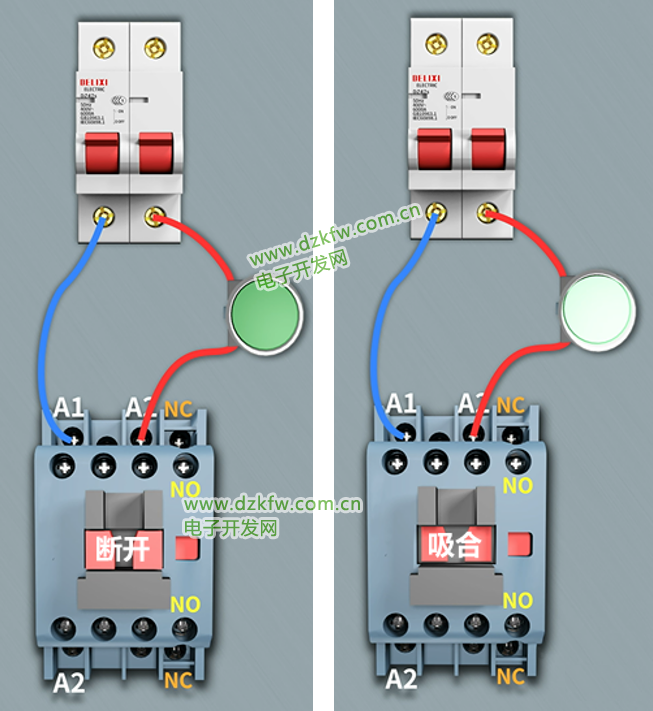

所谓点动，即点一点，动一动。如下图所示，用按钮控制接触器线圈的通断，按钮按下，接触器线圈就得电，主触头吸合，若按钮松开，接触器线圈就失电，主触头断开。



二、自锁

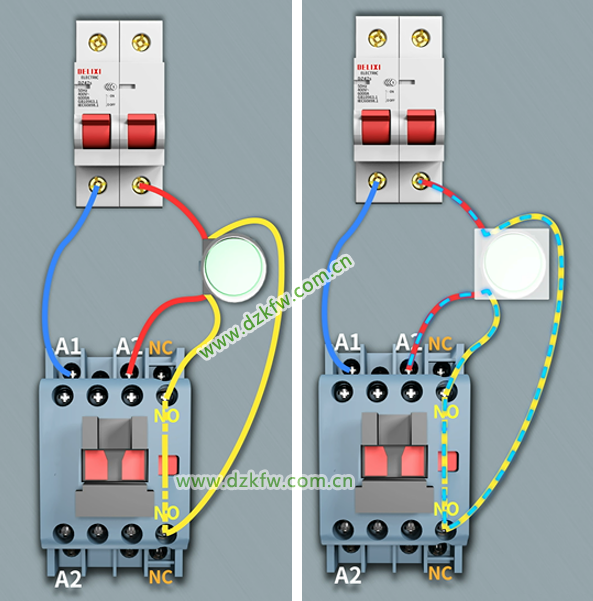

所谓自锁，即接触器自己将自己锁定在吸合的状态。如下图所示，将接触器的常开触点与按钮并联，显然，只要按钮和接触器常开触点两者之一接通，接触器的线圈回路都能接通。



当按下按钮后，接触器线圈得电，主触头吸合，同时常开触点接通。此时，即使按钮松开（断开），由于常开触点是接通的，接触器的线圈回路依然能持续接通。

三、互锁

区别于自锁时接触器将自己锁定在吸合状态，互锁是指几个接触器之间相互锁定，只要其中一个接触器吸合，其余接触器将无法接通。

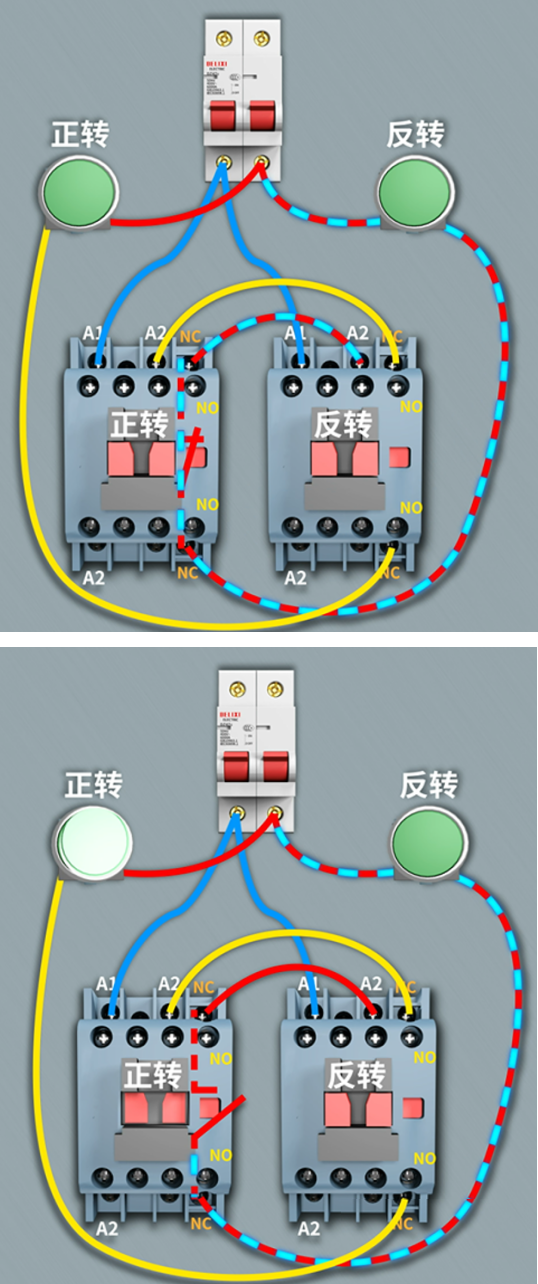

如上图所示为两个接触器的互锁接线，各接触器的启动按钮分别串在另一接触器的常闭触点上。当正转接触器的按钮按下，其线圈得电，主触头吸合，同时常闭触点断开。由于正转接触器的常闭触点串在反转接触器的线圈回路中，常闭断开，就导致反转接触器线圈回路无法接通，实现互锁的目的。

以上，就是接触器的点动、自锁和互锁，你明白了吗？
