交流接触器铁心中短路环的作用
一、短路环工作原理与作用

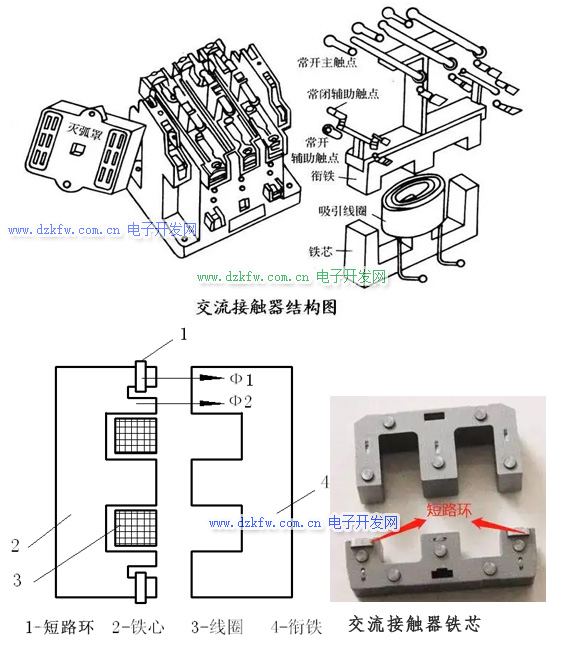

交流接触器的铁心由硅钢片叠压而成，这样可以减少交变磁通在铁心中的涡流和磁滞损耗。
在有交变电流通过电磁线圈时，线圈对衔铁的吸引力也是交变的，当交流电流通过零值时，线圈磁通变为零，对衔铁的吸引力也为零。
衔铁在复位弹簧作用下将产生释放趋势，这使动静铁心之间的吸引力随着交流电的变化而变化。
从而产生变化和噪声'加速动静铁心接触产生的磨损，引起给合不良，这是交流接触器异响的原因之一。严重时还会使触点烧蚀。
为了消除此弊端，在铁心柱端面的一部分嵌入一只铜环，名为/短路环/，该短路环相当于变压器的副边绕组。
在线圈通入交流电时不仅线圈产生磁通。
二、短路环中的感应电流产生磁通。
此时短路环相当于纯电感电路，从纯电感电路的相位可知。
线圈电流磁通与短路环感应电流磁通不同时为零。即电源输入的交变电流通过零值时短路环感应电流不为零。
此时它的磁通对衔铁对将起着吸咐作用，从而克服了衔铁被释放的趋势。使衔铁在通电过程总是处于吸合状态，明显减少了振动噪声，所以短路环又名消振环。
三、材料
通常由康铜或镍铬合金制成。
