固态继电器的优缺点_固态继电器符号和接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023-02-04

  1、固态继电器的优点
    (1)高寿命,高可靠:固态继电器没有机械零部件,有固体器件完成触点功能,由于没有运动的零部件,因此能在高冲击,振动的环境下工作,固态继电器的寿命长,可靠性高。
    (2)灵敏度高,控制功率小,电磁兼容性好:固态继电器的输入输出电压范围较宽,驱动功率低,可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。
    (3)快速转换:固态继电器因为采用固体器件,所以切换速度可从几毫秒至几微妙。
    (4)电磁干扰小:固态继电器没有输入“线圈”,没有触点燃弧和回跳,因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关,在零电压处导通,零电流处关断,减少了电流波形的突然中断,从而减少了开关瞬态效

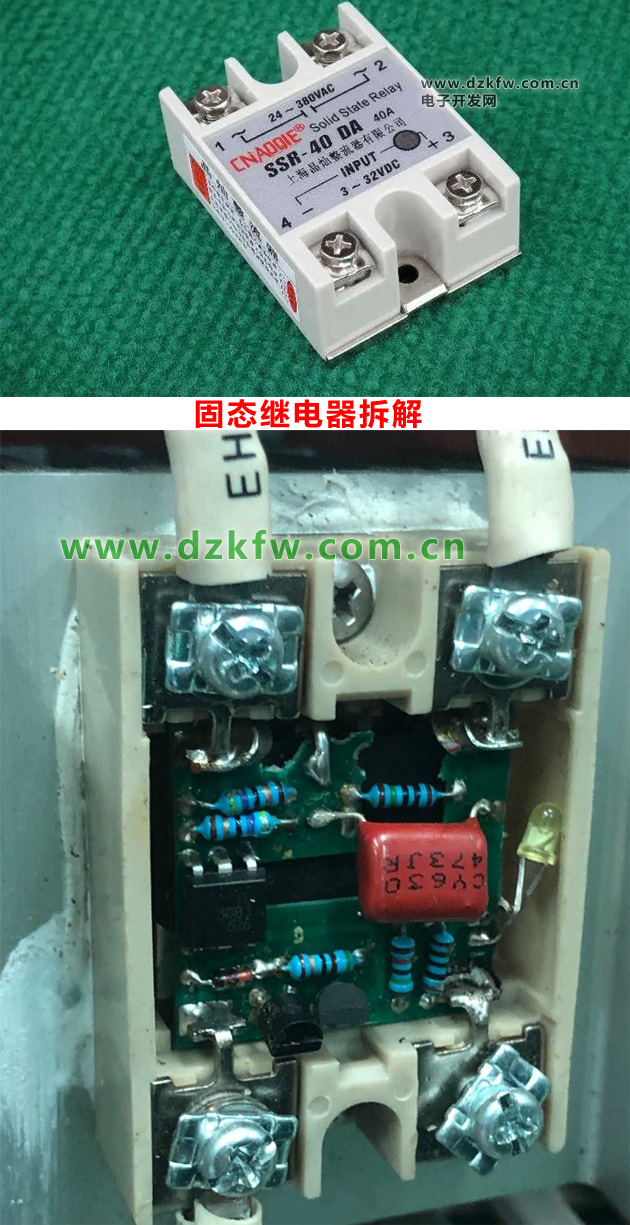

固态继电器实物图及拆解
    2、固态继电器的缺点
    (1)导通后的管压降大,可控硅或双相控硅的正向降压可达1-2V,大功率晶体管的饱和压降也在1-2V之间,一般功率场效应管的导通电阻也较机械触点的接触电阻大。
    (2)半导体器件关断后仍有数微安至数毫安的漏电流,不能实现理想电隔离。
    (3)管压降大,导通后的功耗和发热量也大,大功率固态继电器的体积远大于同容量的电磁继电器,成本也较高。
    (4)电子元器件的温度特性和电子线路的抗干扰能力较差,耐辐射能力也较差,如不采取有效措施,则工作可靠性低。
    (5)固态继电器对过载有较大的敏感性,必须用快速熔断器或RC阻尼电路对其进行过载保护。固态继电器的负载与环境温度明显有关,温度升高,负载能力将迅速下降。
    (6)交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。

3、固态继电器符号和接线图

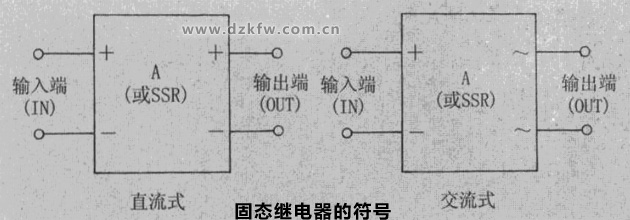

固态继电器的符号

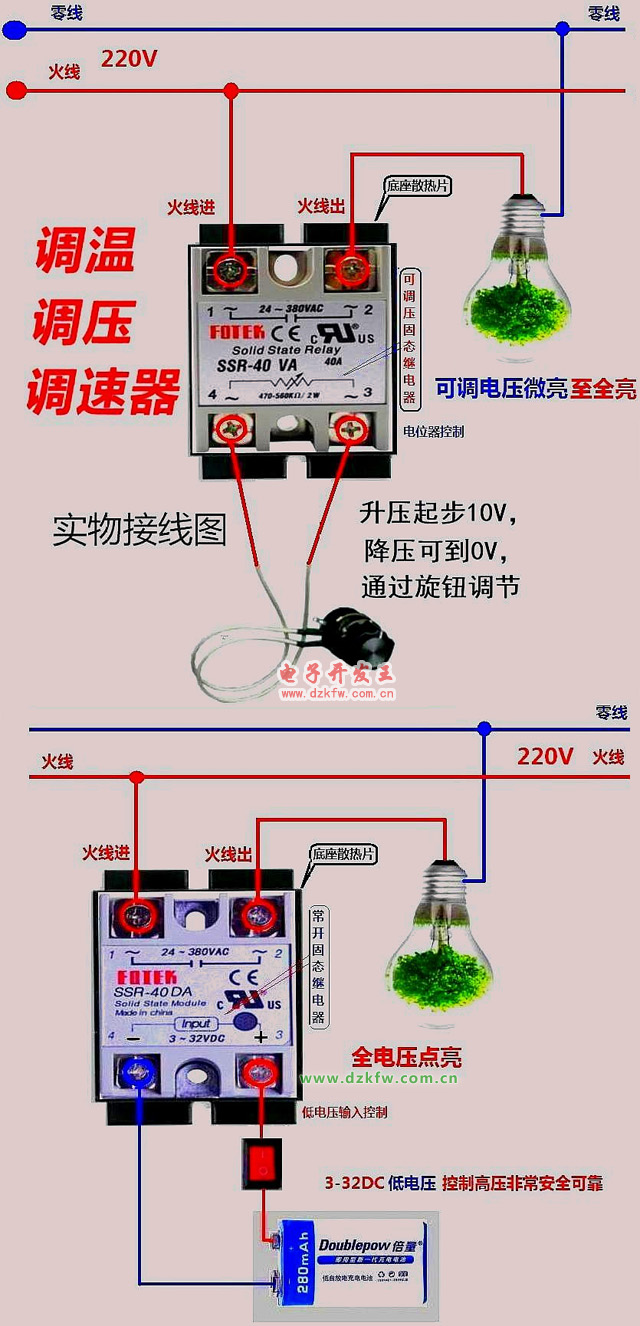

固体继电器的接线图
