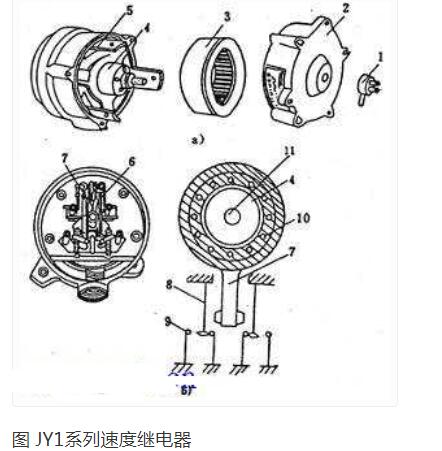

速度继电器又称反接制动继电器，它的作用是与接触器配合，实现对电动机的制动。常用的JY1系列速度继电器的外形、结构及工作原理如图。

　　1－联接头：2－端：3－定子：4－转子：5－可动支架；6－触头；

　　7－胶木摆杆：8－簧片：9－静触头：10－绕组：11－轴

　　速度继电器常见的故障有：

　　（1）电动机反接制动时，控制卑动机反向的接触器不动作，因而，不能进行反接制动。故障产生根源是电动机具备一定转速时速度继电器的触点闭合不了，这方面的原因有：

　　a、速度继电器胶木杆断裂。维修办法是更换胶木摆杆或速度继电器。

　　b、速度继电器的触头接触不良，维修办法是拆开检查触头，清除触头的污物。

　　（2）电动机制动效果不好。

　　故障原因是速度继电器设定值过高，致使过早地撤除反接制动。维修办法是重新设定整定值。这可以通过调节整定螺钉来调节速度继电器的动作值，从而调整制动效果。
