过电压、欠电压继电器工作原理和图形符号

作者:佚名    文章来源:本站原创    点击数:9011    更新时间:2022-01-27
电压继电器是根据其线圈两端电压信号的大小而接通或断开电路,实际使用时,电压继电器的线圈与负载并联。常用的有欠(零)电压继电器和过电压继电器两种。
欠电压继电器:电路正常工作时, 欠电压继电器吸合, 当电路电压减小到某一整定值以下时(40%~70%UN),欠电压继电器释放 ,对电路实现欠电压保护。
过电压继电器:电路正常工作时, 过电压继电器不动作,当电路电压超过某一整定值时(一般为105%~120%UN),过电压继电器吸合,对电路实现过电压保护。
零电压继电器:当电路电压降低到10%-35%UN时释放,对电路实现零电压保护。

过电压、欠电压继电器工作原理和图形符号

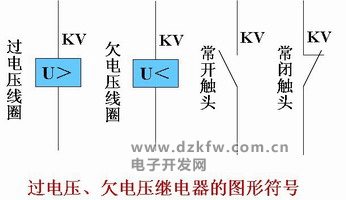

图  过电压、欠电压继电器的图形符号
