干簧继电器舌簧继电器的结构组成

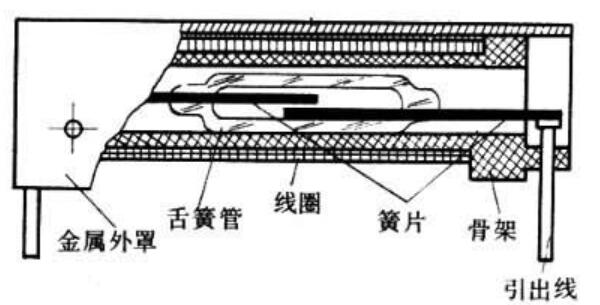

　　舌簧继电器(又称 干簧继电器)主要由线圈和舌簧管构成。

　　舌簧管是由两根或三根高导磁材料制成的舌簧片封结在玻璃管中构成的。舌簧片可构成磁路的一部分。封结在玻璃管内的舌簧片自由端电镀一层贵金属，因此它又可作为继电器的触点起开闭电路的作用。线圈激励通电后，封结在玻璃管两端的舌簧片被磁化，管内两簧片的自由端相互吸引而闭合，使被控电路接通；线圈断电后，磁路中磁通消失，两舌簧片在本身机械应力的作用下回弹而分开，使被控电路切断。作为触点的舌簧片一端被封结在玻璃管内，可以避免污染物对触点可靠工作的影响。触点间浸润水银的叫水银湿式舌簧继电器。

　　舌簧继电器原理

　　舌簧继电器的主要元件就是舌簧触点，而舌簧继电器的性能也主要决定于舌簧触点的性能。

　　舌簧触点结构很简单，其动作原理主要利用线圈或永久磁铁的磁场在簧片上感应出N或S极，靠这种磁吸引力而动作，一但磁场被撤去，靠簧片的弹性而复原，回路断开。

　　舌簧继电器就是利用了线圈建立一定磁场使舌簧触点动作而制成的。它的性能除了采用的舌簧触点本身的性能外，还和线圈的参数有关，如线圈的匣数和电阻，二者一方面决定了线圈建立磁场快慢，另一方面又决定了继电器的功率消耗的大小，所以合理设计线圈参数可以设计成快速动作型如DZM——19、DZM——70和DZM——71及DZM——80系列，动作时间分别小于4ms和3ms，满足了电力系统的特殊要求，还可以设计成微功率型如HG——64舌簧中间继电器，功率消耗小于80mW，适合于用量较大的场所，如电话交换机等。

　　舌簧继电器发展方向

　　随着工业水平的不断提高，对舌簧触点和舌簧继电器有了新的要求，突出表现为四大趋势：

　　（1）触点容量要大

　　（2）触点间耐压要高

　　（3）触点的结构要小型化

　　（4）触点的动作时间要快
