故障现象：接通电源，按下琴键开关1～3档，风扇均不运转。拨动扇叶也不转。

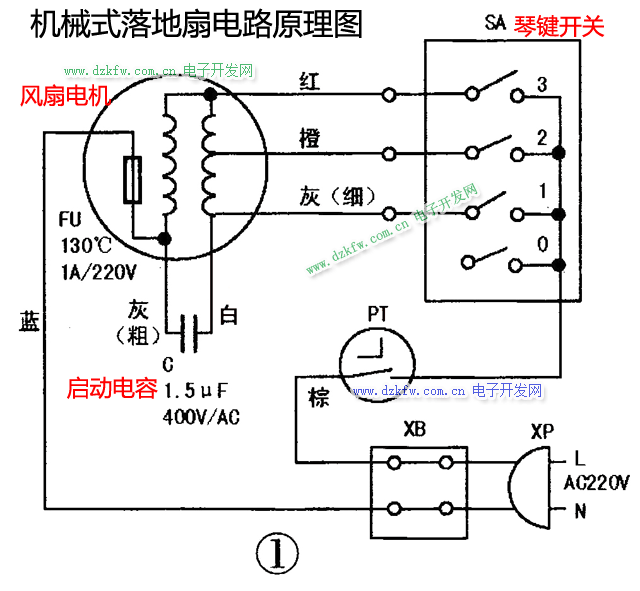

    分析检修：从故障现象分析，该风扇不运转多是电源不通所致。实绘电路如图1所示，XP为电源插头，XB为双位接线器，PT为定时器，SA为琴键开关，C为启动电容，FU为热熔断器，M为风扇电机。拆开控制盒，检测XB、PT、SA均正常。拆开风扇电机的塑料后壳，焊下启动电容用数字万用表测量，C的电容量为1.5RF、正常。再测量灰（粗线）、白线间电阻值正常，这说明电机的启动绕组和运行绕组都正常。接着测量蓝、灰（粗线）两线间电阻，阻值为无穷大，正常时应相通，由此确定热熔断器FU已损坏，其原因是风扇常年运转，转子两端含油轴承油分干涸，转子失去润湿作用而被“卡”死，风扇绕组产生高热，当温升超过130℃时，安装在启动绕组外壁的热熔断器自行熔断，从而引起本故障。

机械式落地扇电路原理图

由于该电机的启动绕组、运行绕组完好，因此还有维修价值。检修时，先拧开前、后壳紧固螺钉，拆下前壳，移出转子，即可见到绕组端部隆起的黄蜡管，内部便是黑色的热熔断器（型号：RH 130，参数：130℃、1A/250V ），形似三极管9013，将扎紧热熔断器的线剪断，取出损坏的热熔断器。
    更换热熔断器之前，先剪一根直径6mm长约4cm热缩管套入热熔断器，用吹风机吹热使热缩管收缩，并将热熔断器压在绕组表面，按原样用棉线扎牢热熔断器，最后清洗转子两端油污，并用金相砂纸擦亮，向轴承注入少许机油或缝纫机油。装好电机各零件，通电试机，风扇正常运转，故障排除。
