一、搞电子维修用什么样的示波器

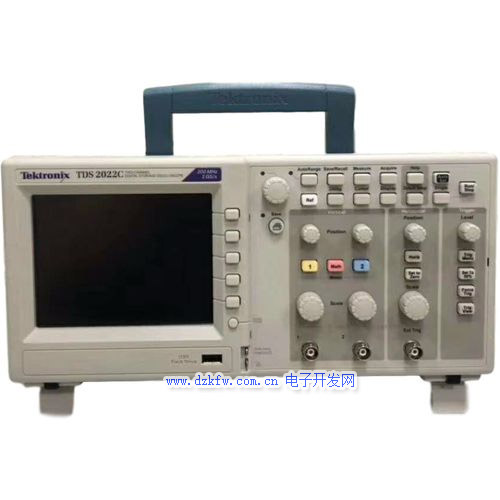

对于维修电视机之类的模拟电子电路产品，建议采用20MHz双踪模拟示波器就够了。对于维修数字电路之类的数字电子电路产品，建议采用数字示波器，带宽频率视该电子产品的时钟频率而定。对于需要分析突发故障信号的复杂数字电子产品，建议采用具有单次捕捉能力的数字存储示波器，比如“泰克”TDS2022型200MHz双踪数字存储示波器，

二、示波器选购及注意事项

选购示波器时，要根据检测需要选购。 一般的检测，单通道示波器即可，对于检测两个相关的信号时，需要使用双通道示波器。双通道示波器具有两个独立的信号处理通道，可同时输入两个信号，因而可以将两个信号的相位、幅度、波形等参数进行比较和计量。此外，在检测同一信号的直流分量和交流分量时，借助于双通道示波器的两个通道，一个通道测直流分量，一个通道测交流分量，会十分方便。

在进行家用电器设备的电视机、影碟机、电磁炉等维修时，通常选40MHz 双通道示波器可以满足维修要求，因为在维修工作中往往不需要精确的测量信号的各种参数， 只需粗略的观测信号波形，估算频率和周期。此外，家电产品中很多的信号的频率特性都在示波器的测量范围之内，例如音频信号、视频信号、行同步、场同步、控制信号等都在示波器的测量范围之内，某些大于40MHz时钟信号也能测量。

经济条件好应选购100MHz的示波器，这样测量高频信号的精度更高。

家电维修工作中的示波器最好要有选行(电视信号的行信号)和选场(场同步)功能，观测视频信号时易于同步，使观测的波形稳定。

示波器是现代家电维修中必不可少的一种仪器。有了它技术人员就能快速、准确的找到故障所在，所以正确、熟练使用示波器是家电维修员的的必修课程。

虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。

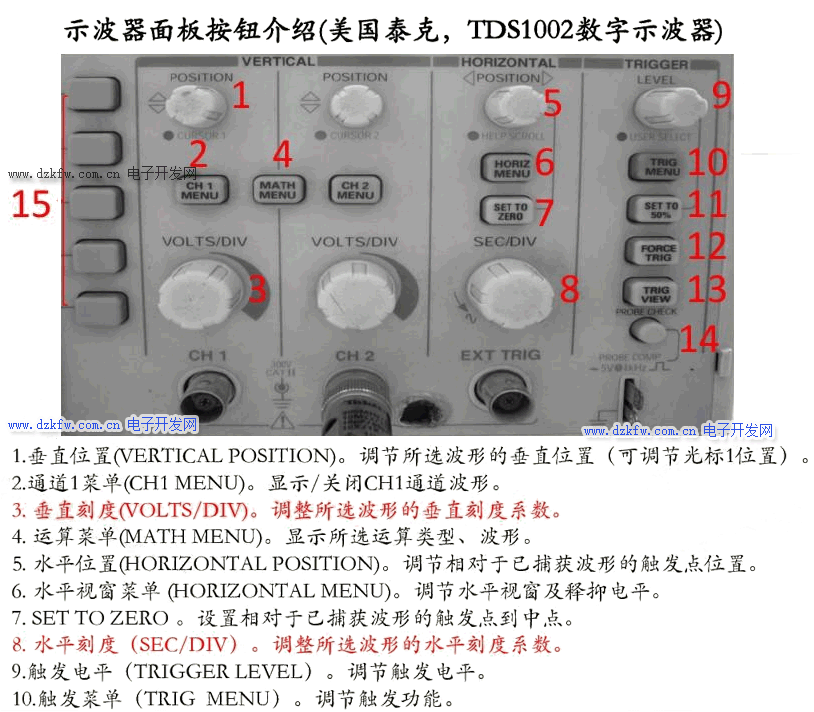

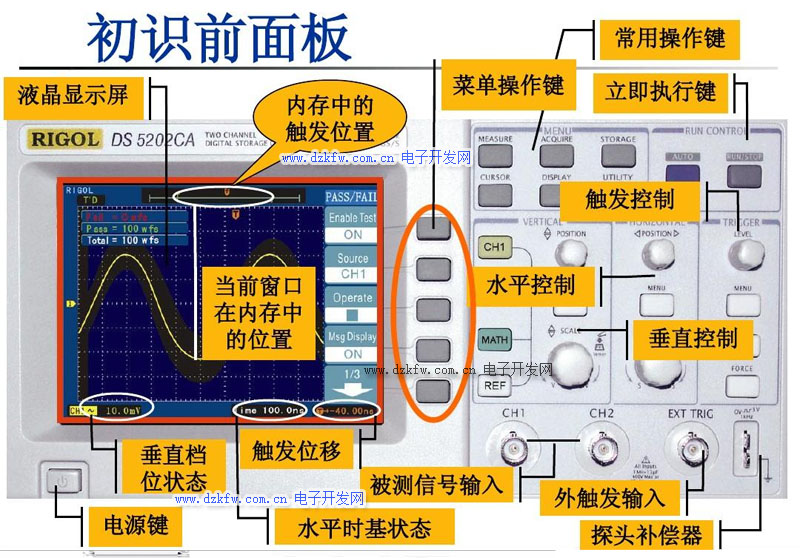

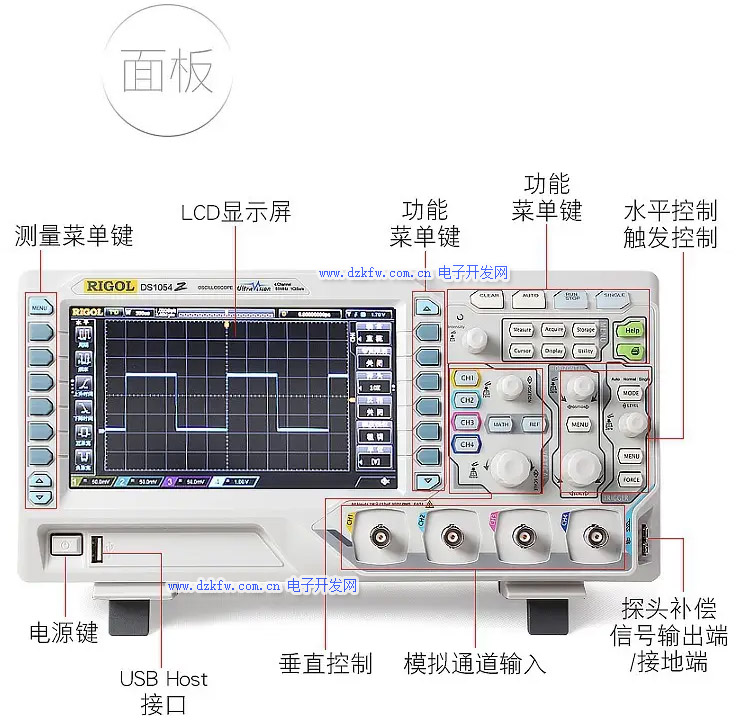

三、面板介绍

1.亮度和聚集旋钮

亮度调理旋钮用于调理光迹的亮度(有些示波器称为"辉度")，运用时应使亮度恰当，若过亮，简单损坏示波管。聚集调理旋钮用于调理光迹的聚集(粗细)程度，运用时以图形明晰为佳。

2.信号输入通道

常用示波器多为双踪示波器，有两个输入通道，分别为通道1(CH1)和通道2(CH2)，可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键(笔直办法选择)

常用示波器有五个通道选择键：

(1)CH1：通道1单独显现;

(2)CH2：通道2单独显现;

(3)ALT：两通道交替显现;

(4)CHOP：两通道断续显现，用于扫描速度较慢时双踪显现;

(5)ADD：两通道的信号叠加。修理中以选择通道1或通道2为多。

4.笔直灵敏度调理旋钮

调理笔直偏转灵敏度，应根据输入信号的幅度调理旋钮的方位，将该旋钮指示的数值(如0.5V/div，表明笔直方向每格幅度为0.5V)乘以被测信号在屏幕笔直方向所占格数，即得出该被测信号的幅度。

5.笔直移动调理旋钮

用于调理被测信号光迹在屏幕笔直方向的方位。

6.水平扫描调理旋钮

调理水平速度，应根据输入信号的频率调理旋钮的方位，将该旋钮指示数值(如0.5ms/div，表明水平方向每格时间为0.5ms)，乘以被测信号一个周期占有格数，即得出该信号的周期，也能够换算成频率。

7.水平方位调理旋钮

用于调理被测信号光迹在屏幕水平方向的方位。

8.触发办法选择

示波器通常有四种触发办法：

(1)常态(NORM)：无信号时，屏幕上无显现;有信号时，与电平操控合作显现安稳波形;

(2)主动(AUTO)：无信号时，屏幕上显现光迹;有信号时与电平操控合作显现安稳的波形;

(3)电视场(TV)：用于显现电视场信号;

(4)峰值主动(P-PAUTO)：无信号时，屏幕上显现光迹;有信号时，无需调理电平即能取得安稳波形显现。该办法只要有些示波器(例如CALTEK卡尔泰克CA8000系列示波器)中选用。

9.触发源选择

示波器触发源有内触发源和外触发源两种。假如选择外触发源，那么触发信号应从外触发源输入端输入，家电修理中很少选用这种办法。假如选择内触发源，通常选择通道1(CH1)或通道2(CH2)，应根据输入信号通道选择，假如输入信号通道选择为通道1，则内触发源也应选择通道1。

四、测量方法

1.幅度和频率的测量方法(以测试示波器的校准信号为例)

(1)将示波器探头刺进通道1插孔，并将探头上的衰减置于"1"档;

(2)将通道选择置于CH1，耦合办法置于DC档;

(3)将探头探针刺进校准信号源小孔内，此刻示波器屏幕呈现光迹;

(4)调理笔直旋钮和水平旋钮，使屏幕显现的波形图安稳，并将笔直微调和水平微调置于校准方位;

(5)读出波形图在笔直方向所占格数，乘以笔直衰减旋钮的指示数值，得到校准信号的幅度;

(6)读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期(周期的倒数为频率);

(7)通常校准信号的频率为1kHz，幅度为0.5V，用以校准示波器内部扫描振荡器频率，假如不正常，应调理示波器(内部)相应电位器，直至相符停止。

2.示波器使用举例(以测量788手机13MHz时钟脉冲为例)

手机中的13MHz时钟信号正常是开机的必要条件，因此修理时要常常测量有无13MHz时钟信号。步骤如下：

(1)打开示波器，调理亮度和聚集旋钮，使屏幕上显现一条亮度适中、聚集良好的水平亮线;

(2)按上述办法校准好示波器，然后将耦合办法置于AC档;

(3)将示波器探头的接地夹夹在手机电路板的接地址，探针插到788手机CPU第脚;

(4)接通手机电源，按开机键，调理笔直扫描水和平扫描旋钮，观察屏幕上是不是呈现安稳的波形，假如没有，通常阐明没有13MHz信号。
