1滚筒洗衣机拆机

滚筒式洗衣机具有洗涤范围广、洗净度高、容量大、耗水量小、被洗涤的衣物不缠绕、不打结、磨损率小的优点。滚筒式洗衣机的洗涤是以滚简提升衣物,利用衣物自重跌落机中冲刷和浸泡洗涤为主。

滚筒洗衣机工作原理

01摔打洗衣

滚筒洗衣机通过摔打洗衣的方式，利用洗衣机的摔打功能，将衣物中的污渍和水分一起冲击，从而去除污渍。

02排水

滚筒洗衣机工作的原理之一就是排水，当洗衣程序进行到漂洗或脱水阶段时，电机负载被关闭，马达牵引器被打开从而打开排水阀门。

03脱水

脱水是滚筒洗衣机工作的核心原理之一。水位传感器检测到水残留已达设定值后，程控器会启动电机进行脱水。脱水时，牵引器保持通电状态，目的是为了打开排水阀并保持离合器的使用。

04带动衣物翻滚

滚筒洗衣机通过带动衣物翻滚，利用摔打的力量将衣物清洗干净，达到清洁效果。





滚筒洗衣机基本结构

全自动滚筒式洗衣机基本结构从整体上可分为洗涤部分、传动部分、操作部分、支承部分、给排水系统和电气部分。

全自动滚筒式洗衣机工作过程的控制可分为时间控制与条件控制两种方式。

时间控制是指滚筒每次进水、加温、正反向运转洗涤、排水、脱水、结束等程序的编排与时间有关的控制。

条件控制是洗衣机工作状态的改变有一定条件限制的控制。如进水时，水位未达到额定水位，条件不具备，则水位开关不动作；上一个程序未完成，则不能进入下一个程序等。控制电路主要由微电脑控制器(DNK)、双水位开关(L)、温度传感器(WD)、加热器(RR)、电动机(M)、进水阀(EV)、排水泵(PS)、温度控制器(TH)、电动门锁(IP)等组成。

滚筒洗衣机的电路原理图



   在不同类型的洗衣机产品中，滚筒洗衣机依然为大多数用户的首选类型。滚筒洗衣机拥有衣物无缠绕、洗涤均匀、磨损率小等优势，能够在节水的情况下带来理想的洗衣效果。但是滚筒洗衣机丰富的功能是怎样实现的呢？它的内部结构是怎样的？我们特别对前不久上市的新款三星泡泡净洗衣机进行拆解，为大家展现一下滚筒洗衣机的内部结构以及各部件的功能，和大家一起了解一下滚筒洗衣机的构成，从而更好的应用家中的洗衣机。


三星滚筒洗衣机拆解图解

　　为响应国家推出的节能补贴政策，各家电厂商也推出了节能技术的产品，泡泡净功能、智能变频电机两项功能就是三星洗衣机的主要优势。今天将要进行拆解的这款三星WF602U2BKSD就是泡泡净系列机型中的一款。所采用的泡泡净技术，通过内置的泡泡发生器，将洗涤剂迅速溶解成为无数的细小泡沫，在提升洗涤效果与有效保护衣物的同时，配合智能变频电机，实现节能省时的效果。下面就让我们一起更加直观的了解一下这款滚筒洗衣机的内部结构以及部件构成。

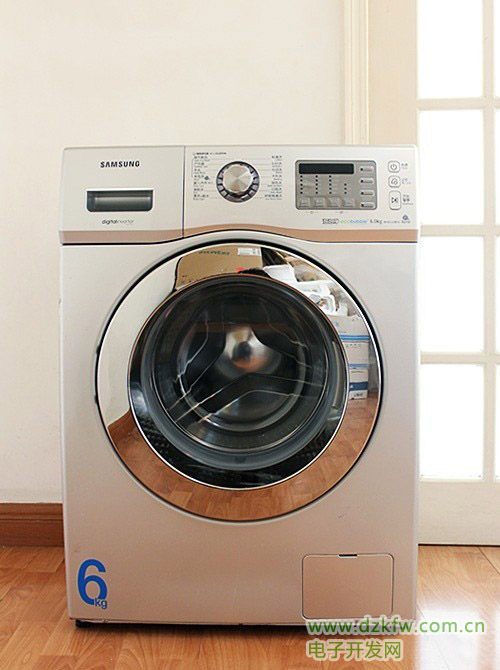

三星WF602U2BKSD泡泡净滚筒洗衣机

　　三星WF602U2BKSD泡泡净滚筒洗衣机是一款拥有6kg洗涤容量的滚筒洗衣机，采用了三星智能变频电机，将在使用时达到更加静音。在外观设计上，这款三星滚筒洗衣机与其它的白色家电不同，它采用金属银色外表，低调大气；机身厚度也仅有48cm，非常节约家庭空间。

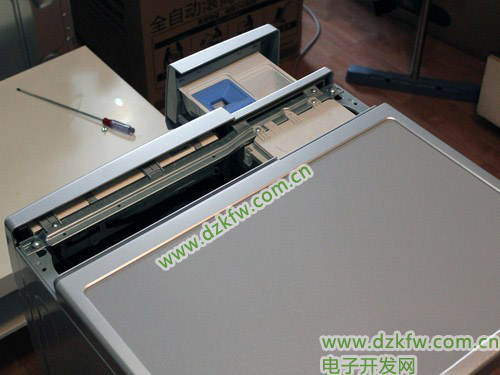

　　三星WF602U2BKSD滚筒洗衣机的金属机身一体成型，拆解的话首先需要从机身顶盖开始，将固定顶盖的螺丝去除之后，把顶盖向后抽出，即可看到三星WF602U2BKSD滚筒洗衣机的内筒结构了。


三星WF602U2BKSD滚筒洗衣机


三星泡泡净洗衣机顶部一览

　　首先映入眼帘的是巨大的配重块，配重块能够起到稳定内筒的作用，保证洗衣机在运转时稳固不摇晃，减少洗涤发出的震动与噪音。普通洗衣机为了降低成本，采用的配重大多是混凝土，洗衣机长期的震动会将混凝土震脱落，这款三星采用标准的铸铁配重块，重量达标，保证洗衣机的长期运行。

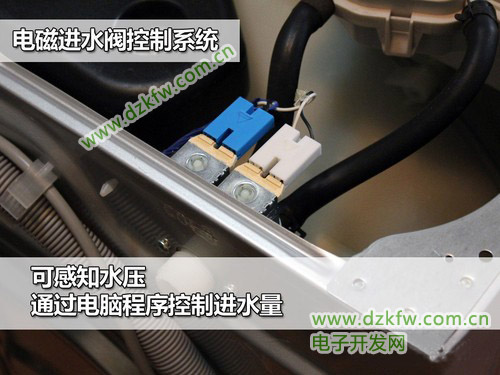

滚筒电磁进水阀控制系统

　　智能洗衣机的洗衣过程全部由电脑芯片控制，电磁进水阀控制系统，能够感知水压，从而通过程序来控制进水的水量以及开关操作。


洗涤剂盒

　　可以看到这款洗衣机的洗涤剂盒与普通洗衣机在外形上就很不一样，三星WF602U2BKSD滚筒洗衣机作为泡泡净系列机型，加入的泡沫发生器就在这里，在主洗之前把洗衣粉和水和空气快速的混合,溶解,产生丰富的泡沫，之后在由内筒进水管进入滚筒中，从而提高洗衣效果。

　　在拆除了机箱顶盖之后，将要对三星WF602U2BKSD滚筒洗衣机的前端电脑控制面板进行拆卸，洗衣机的控制系统就是它的“大脑”，一些智能洗涤程序都是由这个电脑来进行控制，拆卸时也需要小心，若损伤了线路，智能的电脑可就不听话了。


三星洗衣机控制面板背部

　　三星洗衣机的控制面板封装在这个白色的盒子里，通过线路连接电源与电机。


控制面板与电源、电机的链接线路

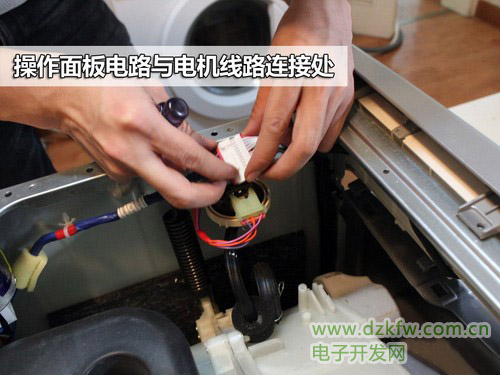

操作面板电路与电机线路连接处

　　要拆卸正面的操作面板，首先要将线路全部断开，此处是控制面板连接电源与电机的线路，可以看到三星这款泡泡净洗衣机内部的线路都保护的非常好，全部采用胶带捆绑在一起，加以固定，弯曲或与机箱接触位置还添加了海绵起减震作用。

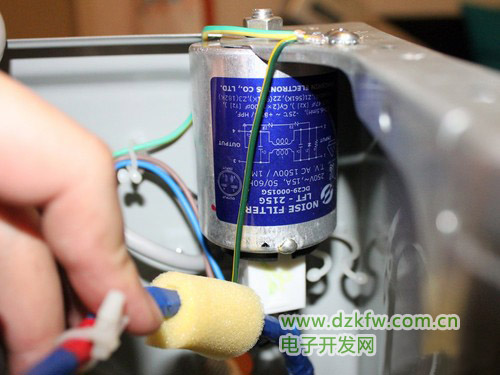

三星滚筒洗衣机的噪声滤波器

    电子设备的供电电源存在各式各样的EMI噪声，电子设备在运行当中都会产生电磁信号，电子电路元器件本身工作时也会产生热噪声，当机器的电路受电磁干扰而发生误动作时，会使电源停止工作，导致电子设备无法正常工作。三星WF602U2BKSD滚筒洗衣机在电源处增加了噪声滤波器，防止外来电磁噪声干扰电源设备的同时，也抑制电源设备本身产生的电磁干扰。

　　在拆解了三星WF602U2BKSD泡泡净滚筒洗衣机的前面板之后，就可以清晰的看到洗衣机的滚筒，确切来说应该叫做外筒，在外筒与内筒之间的加层就是洗涤水流动的洗衣机槽了，洗衣机在运行时，水就在槽里来回流动，时间长了，洗衣机槽内会堆积脏渍和污垢，并滋生大量病菌。洗衣服时，污垢、病菌等会被带入洗涤水中，对衣物形成二次污染，所以要经常对洗衣机槽进行清晰消毒。

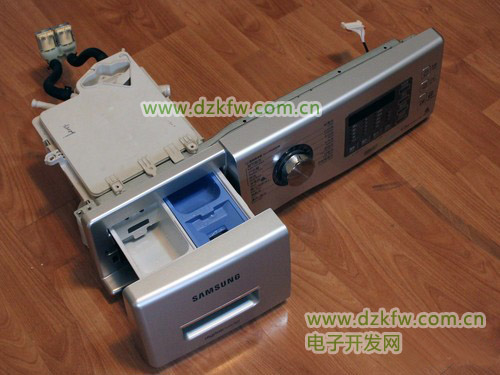

拆卸下来的控制面板

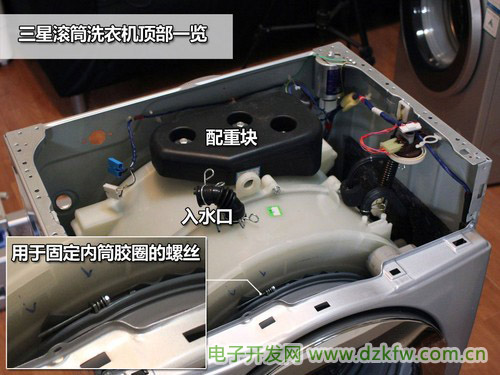

三星滚筒洗衣机顶部一览

　　配重块能够平衡滚筒旋转时产生的巨大离心力，让洗衣机运行更加稳定。这款WF602U2BKSD的外筒采用了塑料材质，十分坚固。内筒连接投衣舱门的橡胶圈也被用螺丝固定在外筒前方。

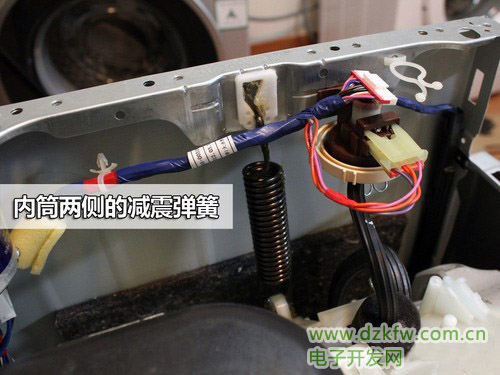

内筒两侧的减震弹簧

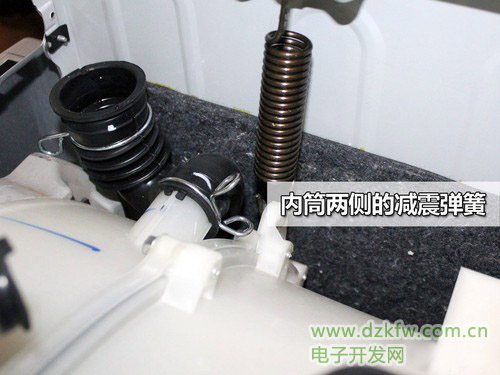

内筒两侧的减震弹簧

　　减震弹簧的好坏，直接影响着洗衣机运行时发出的噪音和震动幅度，三星这款滚筒洗衣机内筒两侧采用的钢丝压缩弹簧，配合配重块，最大程度减少内筒运行时发出的震动，同时优质的材质选择，也让这款洗衣机的寿命更长。

　　拆机的最后，就是这款洗衣机的关键部位了，打开这款三星WF602U2BKSD滚筒洗衣机的背盖，即可看到电机与巨大的转盘。一款洗衣机的洗涤动力全部来源于电机，电机的转速决定着洗衣机的漂洗、甩干的效果。


背部一览

　　这款三星WF602U2BKSD泡泡净滚筒洗衣机采用的是智能变频电机，具有节能、超低噪音、可变水流、高脱水转速等特点，采用的变频电机可以随衣物重量等情况得到适当调整，从而有效减缓响声和震动。洗衣机根据不同洗涤时段调整不同的频率，所以在省水、省电方面的效率是很高的。


带动内筒运转的转盘与传动皮带

　　巨大的转盘与传动带，三星这款滚筒洗衣机采用的金属转盘非常坚固。很难想象这么细的皮带是如何带动巨大金属转盘飞速运转的。


采用的智能变频电机


有凹槽的转轴

　　可以看到在电机的转轴和皮带上都有细细的凹槽，能够增加摩擦度，小编为此特意去搜索了下相关资料，这种传动带也被叫做多槽带/多楔带，优点是与带轮的接触面积和摩擦力较大，因而传动能力更大。多楔带还具有传动振动小、散热快、运转平稳、使用伸长小、传动比大和极限线速度高等特点，因而寿命更长；节能效果明显，传动效率高；传动紧凑，占据空间小。

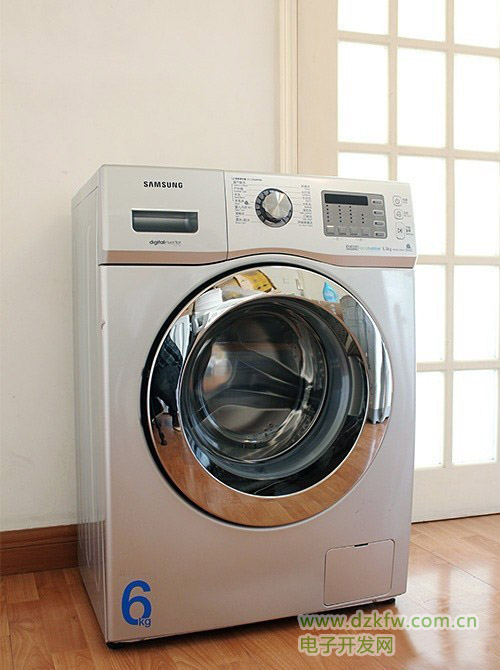

三星WF602U2BKSD泡泡净滚筒洗衣机

拆机后的感受：

　　起初只是抱着学习了解的态度对这款三星洗衣机进行了拆解，随着拆解的进行，这款三星洗衣机带给我们的惊讶也越多，本以为一款洗衣机的内部能有多复杂的工艺，无非是电机加滚筒，但通过这款洗衣机让笔者认识到，构成一款产品的不只是工艺和结构，那些藏在外表背后，平时不为人所见到的部件，同样体现了国际品牌的品质保证。

---



滚筒洗衣机常见故障问题解析

一、滚筒洗衣机故障问题概述

滚筒洗衣机作为家庭必备的电器之一，在使用过程中可能会遇到各种故障问题。了解这些故障问题的原因和解决方法，有助于用户更好地使用洗衣机，提高生活质量。

【需要洗衣机维修服务，可以点击下方小程序预约】

二、滚筒洗衣机常见故障问题及原因

1. 洗衣机不能启动

电源问题：检查电源插头是否插好，电源线是否损坏。

控制板故障：控制板负责洗衣机的各项功能操作，如出现故障，可能导致洗衣机不能正常工作。

2. 洗衣机不能排水

排水泵故障：排水泵负责洗衣机的排水工作，如出现故障，可能导致洗衣机不能排水。

排水管堵塞：检查排水管是否堵塞，清理排水管内的杂物。

3. 洗衣机洗涤效果差

洗衣机内部污垢：定期对洗衣机进行清洗，确保洗衣机的洗涤效果。

洗衣机内部零件损坏：检查洗衣机内部零件是否正常工作，如有问题，需要更换。

4. 洗衣机发出异响

洗衣机内部零件松动：检查洗衣机内部零件是否松动，紧固螺丝。

洗衣机内部零件损坏：检查洗衣机内部零件是否损坏，如有问题，需要更换。

三、滚筒洗衣机故障问题解决方法

1. 洗衣机不能启动的解决方法

检查电源问题：确保电源插头插好，电源线无损坏。

更换控制板：如控制板故障，需要更换控制板。

2. 洗衣机不能排水的解决方法

检查排水泵故障：如排水泵故障，需要更换排水泵。

清理排水管堵塞：清理排水管内的杂物。

3. 洗衣机洗涤效果差的解决方法

清洗洗衣机内部：定期对洗衣机进行清洗，确保洗衣机的洗涤效果。

更换洗衣机内部零件：如洗衣机内部零件损坏，需要更换。

4. 洗衣机发出异响的解决方法

检查洗衣机内部零件松动：紧固洗衣机内部零件的螺丝。

更换洗衣机内部零件：如洗衣机内部零件损坏，需要更换。

四、滚筒洗衣机故障预防措施

1. 定期清洗洗衣机

定期对洗衣机进行清洗，确保洗衣机的洗涤效果和正常工作。

2. 正确使用洗衣机

正确使用洗衣机，避免超负荷洗涤，避免将衣物直接丢入洗衣机内，以免对洗衣机造成损坏。

五、结语

通过对滚筒洗衣机常见故障问题的分析，用户可以了解故障原因，并采取相应的解决方法对洗衣机进行检修。同时，定期清洗洗衣机和正确使用洗衣机，有助于预防故障问题的发生。在此基础上，用户可以安心地使用滚筒洗衣机，提高生活质量。
