【图解】微波炉的维修方法和技巧指南

作者:佚名    文章来源:网友    点击数:    更新时间:2024/6/1
一、微波炉结构特点和工作原理

微波炉主要由炉腔、炉门和控制电路等几部分组成。

1.炉腔:是一个微波谐振腔,是把微波能变为热能对食物进行加热的空间。在炉腔底部装一只由微型电机带动的玻璃转盘,把被加热食品放在转盘上与转盘一起旋转,使其与炉内的高频电磁场作相对运动,以达到炉内食品均匀加热的目的。
2.炉门:是食品的进出口。炉门由金属框架和观察窗组成。既要求从门外可以观察到炉内食品加热的情况,又不能让微波泄漏出来。观察窗的玻璃夹层中有一层金属微孔网,既可透过它看到食品,又可防止微波泄漏。由于金属网孔大小是经过精密计算的,所以完全可以阻挡微波的穿透。

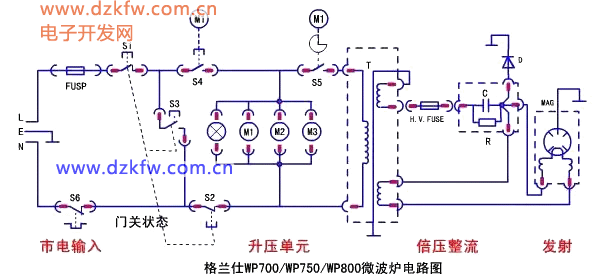

3.控制电路:控制电路如图所示,又分为低压电路,控制电路和高压电路三部分。
微波炉电路图
高压变压器次级绕组之后的电路为高压电路,主要包括:磁控管、高压电容器c、高压变压器T、高压二极管D。磁控管是微波炉的心脏,微波能就是由它产生并发射出来的。它的工作需要很高的脉动直流阳极电压和约3~4V的灯丝电压。由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。

高压变压器初级绕组之前至微波炉电源入口之间的电路为低压,电路(也包括了控制电路)主要包括:保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl~sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机与风扇电机为同步电机,即微波炉工作时转盘电机转动并带动玻璃转盘,风扇电机也同步转动,对磁控管及其它主要部件进行冷却。

二、并非微波炉故障的判别

对于微波炉在使用过程中出现的一些现象,有的用户因为对微波炉不太了解,常容易误认为微波炉出了故障。

1.跳闸

微波炉整机的功耗大,整个启动过程要比一般家电时间长,所以启动时的耗电为微波炉输入功率的5~6倍。微波炉的启动电流高时可达7A,工作电流在5A左右。而有的家庭配备的保护闸容量有限或敏感度过高,常因微波炉启动时的电流冲击而出现跳闸,因此最好应配备l0A以上的保护闸。另外,在使用微波炉加热食品时,最好不要同时打开电饭锅之类的大功率用电器具。

2.感觉声音大

微波炉工作时的声音主要来自风扇,而风痢转速的高低和声音的大小成正比。格兰仕微波炉采用高转速风扇电机,以提高对主机的冷却效果,延长磁控管及主机的使用寿命。由此可见,工作时只要声音平稳,没有杂音就是正常的。

3.机械式程控器微波炉工作时有间断的响声

微波炉的火力调整是通过继电器的间断工作来控制的,使磁控管有规则的间断工作,从而达到减小火力的目的。高火则是连续地产生高压,所以微波炉在高火以上的火力位置工作时,会出现有规律的声响,这也是一种正常现象。

4.微波炉工作时有漏风、漏光

根据微波具有的直线性和遇金属的折返性以及在均匀缝隙和均匀网孔的屏蔽特点,在微波炉生产过程中,门和腔体的结全缝隙,并不是控制得越小越好,而只要间隙在规定范围内,门四周的缝隙越均匀越好。这能使微波在腔体内得到绝对的屏蔽。鉴于以上因素,由于冷却风扇的风压,有少量的风和光从结构缝中泄出是完全正常的。

三、常见故障的排除。

1.启动“三无”(无灯亮、无声音、无微波发射)

这一种现象往往是由多种原因造成的。首先检查电源插头与插座是否接触不良,如不是电源问题则检查下列几项内容。(1)8A保险丝是否熔断,如是则调换新保险丝;(2)监控开关断不开,造成短路;(3)联锁开关未闭合或门钩断损而不能接触到联锁开关;(4)变压器初、次级短路;(5)电容对地击穿或极间击穿。

2.启动灯亮、转盘能转,但不加热

(1)变压器初、次级开路,灯丝开路。将500型万用表置2500V交流挡,一根表棒接变压器铁心,另一根表棒接次级高压插片,次级高压应是在2100V左右,若无电压则变压器已坏。若有2100V。再检查变压器灯丝电压,用万用交流lOV挡测量灯丝电压应是3.4V左右。若无电压,则变压器已坏,应调换同型号的变压器。

(2)磁控管灯丝开路或磁钢开裂。用万用表R×1挡,测量磁控管灯丝插片,若开路则磁控管已坏,若电阻值很小是正常的,再检查磁控管磁钢是否开裂。

(3)二极管击穿。用万用表R×10k挡,棒“+”端接二极管负极,表棒“-”端接二极管正极,读数应为150k左右。万用表表棒交换位置,测量二极管反向阻值,万用表读数应为∞大,若万用表读数很小,或接近短路则表示二极管击穿,应调换同型号新二极管。

(4)接头插线松动。检查磁控管上,电容器上接插头是否松动,若松动用钳子夹紧。

3.加热正常,炉内照明灯不亮

检查插头是否脱落,炉照明灯是否烧坏。

4.格兰仕微波炉的结构特点及检修转盘不转或风扇不转

检查若不是由于线头松脱造成故障,则更换新电机。

5.工作2~3分钟后自动停机

故障原因是冷却失效或冷却不充分,炉内温度热切断器自动切断电源,检查风扇电机绕组是否开路,风扇扇叶是否脱落,冷却风道是否积存有许多灰尘或被污物阻塞。

6.门打不开

检查门钩是否断裂,如是则更换新门钩。另外微波炉长期使用,由于磨损和锈蚀,使门轴与轴孔配合间隙增大,门向一侧倾斜。则调整门铰链,使门重新拨正位置。
一台微波炉.常在加热完毕打开炉门瞬间烧保险。

在开炉门瞬间烧保险.故障可能在门控开关部分。门控组合开关电路示意图如附图所示。正常情况下关门时S3先断开.Sl、S2后接通;而开门时相反为S1、S2先断,S3后接通,其动作时间间隙很短。若开门后Sl、S2、定时开关因某种原因(如触点烧结)造成误接通,会泄漏微波。一旦这种情况发生.电源将经S3形成短路而使保险管迅速熔断,以保护人身安全。

取下S3测量正常,可能是组合开关动作配合失准所致。因一时找不到这种专用开关.故暂时断开S3任一脚接线以应急使用。因为出现Sl、S2、定时开关同时接通的几率很少(当然用新件更换最好)。经这样处理后半年来未再出现烧保险现象。
电路原理:关闭炉门,S1闭合,S3从AC点转换到AB点,S2闭合接地,Q3因b极变为低电位而正偏导通,+5V经Q3的e、c极,R7、R8分压加至CPU(TMP47CA00BN-RH31)的13脚,CPU检测到关门信号后,处于等待工作指令状态。当通过键盘控制使CPU的15脚由高阻状态(高电平)变为低阻状态(低电平),Q4的b极由高电位变为低电位而正偏导通;与此同时,CPU的14脚也输出一脉冲信号,经D11整流,R23、R20分压加至Q13的b极,触发Q13导通,Q13导通又使Q14正偏导通,+14V电压经Rll、R18分压后从Q14的e、c加至Q13的b极,这一结果又使Q13进一步导通,也即Q13、Q14与CPU的16脚共同构成锁定状态。由于Q14的导通,也使Q6的b极由高电位变为低电位而正偏导通;此时,电流经继电器J2,R42,Q4的e、c极,Q6的e、c极,D10、S2到地,J2吸合,RY2触点接通,变压器TH得电工作。当需要烧烤时,CPU的15脚恢复高电平,停止微波工作部分;CPU的12脚输出低电平,控制Q5导通,J3吸合也即RY3接通,220V交流电直接加至石英发热管进行加热。与此同时,在微波炉进入工作状态时,CPU的2脚会自动输出一低电平信号给Q7,使Q7导通,继电器J1吸合,RYl接通,使炉灯点亮,转盘、风扇电机同时转动。
输入的220交流电由变压器TH变换后,在次级变为3.4V灯丝电压和1.8kV的高压。3.4V作为磁控管V的灯丝(阴极)电压,1.8kV高压经过倍压整流后,升到4kV的直流电压加至磁控管阳极,使磁控管发射出2450MHz的微波。

微波炉的维修方法和技巧

微波炉主要是由磁控管、高压变压器、高压二极管、高压电容器、门连锁开关、监控开关、冷却风扇电机和转盘电机等多种零部件组成的,工作时机内存在高电压、大电流和微波辐射,所以维修微波炉比维修其他一些家电更具特殊性和复杂性,尤其是安全问题更突出。鉴此下面先讲述维修微波炉时的安全注意事项,然后介绍维修技巧。
微波炉是一种较为特殊的家电,工作时机内不仅存在高电压、大电流,而且还有微波辐射,如果维修方法不当,不但会多走弯路,更重要的是维修人员可能遭到高压电击和微波辐射,危及人身安全,甚至还可能给用户身体带来长期的过量微波照射而造成不可弥补的损害。所以,维修微波炉前提条件是,必须充分了解其基本原理,掌握防微波过量泄漏和高压电击的相关知识如果你还没做到这点,就务必努力学习并在有把握之后再维修微波炉。

通常维修微波炉必须注意的安全问题如下:

  第一,在拆机维修前,必须先对与安全相关的部位和零部件进行检查,主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。这主要是检查是否存在微波过量泄漏的可能。若发现问题,应先行修复;若因缺件或其他原因而暂时不能修复,可以先修机内其他故障,但修好其他故障后不要勉强使用,更不可交付用户使用,务必完全排除了安全隐患后才能交货。

  第二,如果需要检查机内电路,通常应该在断电后再拆卸微波炉。拆机后,先用塑胶绝缘柄改锥将高压电容两端短路放电以免维修时不慎遭受电击。这是因为微波炉断电后,高压电容上仍可能存在较高的电压,尤其是断电不久的炉子更是如此,千万别以为断电后就安全了。

  第三,除了测量220V市电电压等检查外,在没有十分把握的情况下,应尽量不作开机带电检查。如果确实需要通电检查,必须先断开高压电路不让磁控管工作,然后再开机检查,以确保人身安全。至于磁控管及其供电电路的检查,除非你具有必要的专业维修设备知识和经验,否则应采用断电检查方式,以确保安全。实践表明,只要掌握相关技巧要领,断电检查并不比通电检查差多少,判断有些故障的速度甚至优于通电检查。

  第四,维修中需要对零部件进行拆卸检查或更换时,拆件时要逐个记住所拆卸零部件的原位置,特别是安全机构和高压电路的零部件更要重视,并且拆卸后要放置好,以防止丢失,造成不必要的麻烦;重装时应逐个准确复位装好,并拧紧每个紧固螺丝和其他紧固件,不要装错,或遗漏安装垫圈等易忽视的小零件。若需更换零部件,注意尽量选用原型号配件。如果没有,可用相似特性和安装尺寸的代换件进行代换。

  第五,维修完毕,全部安装好所有零部件后,应再一次检查炉门是否能灵活开关,同时注意查看门隙、门垫及观察窗等是否有异常状况,还有各调节钮和开关等零部件是否正常,直到确认没有问题了才可开始使用。
微波炉开机后不工作
打开炉盖发现电源保险丝已烧断并发黑,表明机内电流过载。检查电源输入端和高压输出电路均无短路故障,更换电源保险丝后试机正常,但第二天该故障重复出现。经查电源保险丝又烧断。据用户反映,该机修好后第一次烹调时可正常工作,待加热完毕打开炉门时,机后有亮光一闪,以后就不能使用了。根据电路图分析,加热完毕后定时器开关S4已断开,故短路故障不可能发生在S4之后的电路,可能发生在门第一联销开关S1和门监控开关S3部分。正常情况下,打开炉门时S1应先断开,然后监控开关S3再闭合。反复开关炉门并检查S1与S3的联锁动作均正常,测电源输入端也未发现短路现象。重新装上保险丝,放入一杯水试加热一分钟后打开炉门未见故障发生,但当加热6~7分钟后打开炉门瞬间又发生保险丝爆断故障。由此推断,S1在较长时间工作后发热变形,在炉门打开时虽然门开关联锁机构动作正常。但其触点可能发生粘连,以致在S3闭合时S1仍未断开,造成220V电源短路。更换S1后试机较长时间,故障不再出现。

磁控管结构和原理

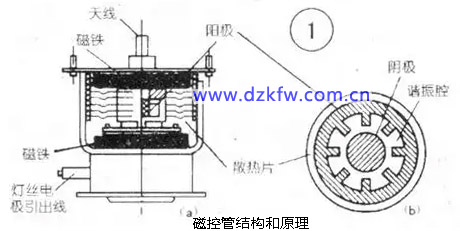

微波炉加热、烹饪食物所需的微波能量是由核心元件——磁控管产生的。目前广泛应用于微波炉的是连续波强迫风冷型磁控管,其基本结构剖视如图1所示。
磁控管结构和原理
由图可见,磁控管是由阴极(灯丝)、阳极、环形磁钢、耦合环、天线(即微波能量输出器)、散热器和灯丝插头等组成。其中阳极呈圆筒状,通常用铜材制成,筒中多个翼片将阳极分割成十几个扇形空间,每个扇形空间就是一个阳极谐振腔,其谐振频率即磁控管的工作频率,一般为2450MHz左右。在阳极的外壳嵌套了一对环形永久磁钢,磁钢形成的磁场用于控制阳极腔内的微波振荡能量。阳极输出的微波能量通过一根环状金属管(即耦合环)传送到天线,再由天线向炉内发送微波能,对食物进行加热。
微波炉磁控管的灯丝工作电压一般为交流3.3V,电流10A左右;阳极(对阴极)电压为直流4000V左右。磁控管通电工作时,灯丝被加热,同时在阴极(灯丝)与阳极间形成高压电场,在电场作用下,阴极向阳极发射电子,阳极接收到电子而产生阳极电流。电子在到达每个扇形阳极谐振腔时,按其谐振频率振荡,同时因环形磁钢产生的恒定磁场垂直于高压电场方向,在该磁场作用之下,电子沿着阴极、阳极间的圆周空间作摆轮曲线运动,形成一个积聚能量的旋转电子云,并向阳极不断输送,从而在阳极上获得稳定的每秒振动频率约为24.5亿次的微波振荡能量。微波能量的大小主要取决于阳极电压的高低和磁场的强弱,由于环形磁钢的磁场强度恒定,故而微波输出功率主要与阳极电压相关。但若磁钢因故破裂或磁性明显衰退,就会引起磁控管输出功率减小,微波炉加热效果变差,出现加热慢、火力不足等故障,维修时一定要注意这方面的问题。磁控管工作时的动态导通内阻很小,阳极电压的波动对微波输出功率影响很大,这将明显影响微波炉的加热性能。为了避免因电源电压波动而导致微波炉工作不稳定,磁控管阳极电压通常都由漏感变压器组成的电源电路来提供,它可稳定磁控管的阳极电流,使微波炉输出功率保持稳定。

磁控管的微波转换效率为70%左右,工作时其余30%左右的功率变成了热量,在管子上耗散,因功率大、温升较高,所以微波炉中都设置了冷却风扇,对磁控管进行强迫风冷散热,以防止过热损坏。

磁控管检测、修理或代换
灯丝冷态电阻:用(万用表,下同)R×1k挡测,正常小于1Q(通常为几十mΩ灯丝与管壳问电阻用R×10k挡测,正常为无穷大。灯丝电阻大是造成磁控管输出功率偏低的常见原因之一。如果测出灯丝电阻较大,不要轻易判断磁控管已坏或已衰老。实践表明,这种情况大多是磁控管灯丝引脚或插座氧化积垢后形成的接触电阻也有是测量失误所致,通常是万用表表笔与测量点,或表笔与插座问的接触电阻所致,而磁控管本身的问题较少见,一般只有使用寿命期已过、长期过载工作或少数存在质量缺陷的磁控管才可能发生这种故障。所以检测时,首先万用表应正常,且测量方法要正确,其次应将磁控管管脚砂光或刮光,去除污垢和氧化物后再测量,如果测量电阻还是大,就可判断磁控管不良。
灯丝开路大多是磁控管本身损坏,对此一般只好换新管,但少数磁控管灯丝开路是引线脱焊所致。修理时可将灯丝底座撬开,随后用钢丝钳子将引线和连接片夹紧,再用烙铁焊牢就可以了。
表1和表2分别示出部分常用进口磁控管主要技术参数和国产磁控管主要参数及参考代换型号,供维修代换时参考。需要注意,国产磁控管在早期的国产微波炉中应用较多,近期则多用进口和合资产磁控管,其型号可能变动较大,有些早期磁控管已经或将要停产,所以购买时一定要问清能否代换。

微电脑微波炉常见的两种故障
微电脑微波炉常见的两种故障大多与薄膜开关或FPC印制线路有关,(1)键盘中的大多数按键开关失灵。薄膜开关或FPC存在漏电是引起这种故障的常见原因,漏电则是由于微波炉电脑板长期受潮湿或水分侵蚀所引起的,而且从电路板外观上有时很难判断是否漏电,所以必要时可直接使用无水酒精擦拭或清洗薄膜开关、FPC和电脑板,大都会有效果。这种故障也可能由FPC印制线路同时发生几处断线引起的,但这基本是不当维修造成的,故较为少见。检查时只要用肉眼查看或万用表测量,很快就能检查到故障所在,重新焊好断线即可排除故障。(2)键盘中的个别按键开关失灵。与失灵开关对应的FPC线路断线或薄膜开关接触不良是引起这种故障的主要原因。可找到对应失灵开关的薄膜开关和线路,参考上述方法进行处理后就能排除故障。
必须注意,维修电脑板及其键盘电路等部件时,应采用尖小烙铁头的20~25W电烙铁,而且烙铁外壳要可靠接地,如没有条件则需待电烙铁加热后拔下电源插头后再使用。
微波炉风扇电机和转盘电机结构和原理
普通微波炉中的风扇电机大都采用20~30W的单相罩极电机,其作用是对磁控管及高压变压器、炉腔等进行通风散热j转盘电机用于带动炉腔中的转盘旋转,使食物加热均匀。转盘电机通常由永磁同步电机和减速齿轮组构成,转速为5~8转/分,功率为3~5W。这两种电机并非微波炉专用件。

微波炉风扇电机和转盘电机检测、修理或代换
转盘电机的绕组电阻通常为10—20kΩ,有些较早期产品的电阻小于10kΩ,通常为4~8kΩ。冷却电机绕组电阻为100—250Ω。转盘电机和冷却电机的绕组故障大多为端头脱焊或漆包线霉断等,通常检测和修复并不难,如果是绕组内部开路或短路,则需拆卸绕组重新绕制或更换电机。

转盘电机的绕组内阻随产品型号等不同而差异可能较大,如果根据所测阻值难以判断,则可通电试验,只要齿轮组及转子没被卡阻,通常电机都会转动;如果转速正常且转动5分钟电机外壳不发烫,一般就没问题。如果电机不转,说明齿轮或转子有问题,少数也可能是绕组接触不良,对此就须拆开电机进行检修了。对转速不正常或转动一会就发烫的电机也同样应拆开检修,难以修复则考虑换新件。转盘电机可用外形相近、特性类似的3~5W鸿运扇同步电机代换,通常使用效果良好。
微波炉维修保养指南
微波炉是一种高技术家电产品,且内有高压电,微波炉维修时要小心谨慎,才不会引起人的危险及损坏微波炉引起人身危险及损坏微波炉。一般来说,维修微波炉时须注意以下一些事项:

(1)发现微波炉工作异常或故障,应及时通过生产厂家的维修部门或特约维修点维修微波炉,千万不要自己检修或继续使用。

(2)在对微波炉的内部进行检查维修前,一定要先切断电源开关,先拔下电源插头。


(3)修理微波炉时,切勿因电源已切断而麻痹大意,因为微波炉高压回路中的整流电路的高压电容曾经充了电,里面仍蓄有高压电,触摸它将有被高压电电击的危险,要十分注意。

(4)修理微波炉电路时,先要利用接地线把高压电容蓄存的高压电能放掉,然且才能进行微波炉维修。

微波炉常被误解的正常情况

A
微波炉灯光暗弱:烹调时若不以高火而用较低的火力烹调,微波炉的灯光会变得暗弱并有声响产生,这是微波炉在控制火力时所产生的正常现象。


B
蒸汽凝聚在炉门及有热风从排气口排除:烹调时,食物会有蒸汽散发,而大部分会从排气口排出,但蒸汽也会在较凉的地方如炉门上凝聚,这是正常现象。


C
使用光波微波组合、微波烧烤组合烹调时,微波炉会有声响发出:这些声响是因为微波炉自动交替转换火力,实现组合烹调功能而产生的,属于正常现象。


D
使用光波、烧烤、光波微波组合及微波烧烤组合功能时,微波炉会有白烟冒出及产生异味:微波炉必须定期擦洗干净,特别在使用以上功能时,任何聚集在炉顶及炉壁的油渍遇高温后,都会引起白烟冒出。


E
使用光波、烧烤、光波微波组合及微波烧烤组合功能时,微波炉外壳顶部会向上凸起:这是由于在烧烤管、光波管工作时,其温度很高,在其上面的外壳部位受热膨胀,而发生变形,略向上凸起,此现象暂时的,停机冷却后会恢复原形。如长时间使用以上功能,外壳会变黄,这属于正常现象。


F
使用光波、烧烤、光波微波组合及微波烧烤组合功能时,微波炉前门板会略向内凹陷:这是由于使用以上功能时,炉腔内温度很高,腔内气压很低,使前门板受向内气压压力作用而略向内凹陷,此现象是暂时的,停机冷却后会恢复正常。


G
电压波动,会影响微波或光波的烹调时间及效果:当电压在198V~242V的范围内波动时,微波炉仍能工作,只是受电压偏高或偏低的影响,输出功率会相应升高或降低,故烹调时间及效果会有所变化,这属于正常现象。


H
在使用中火、中低火、低火时,微波炉有间断的吭吭声:在中火、中低火、低火工作时,磁控管在有规律地间断工作,每次停顿或重新启动都会发生吭的声音,如果避免这种声音,只需把火力调到高火便可以了,高火的加热速度最快,节能省时。


I
每次启动微波炉时,玻璃转盘有时正转,有时反转:微波炉使用的转盘电机是同步双向电机,当微波炉的输入电源是220V的交流电,相位正反会不断变化,如果微波炉启动瞬间输入电源相位是正相的,被电机带动的玻璃转盘就顺时针转;反之,输入电源相位是反向的,则被电机带动的玻璃转盘就逆时针转。

微波炉定时器和功率调节器结构和原理
普通微波炉一般都采用定时器和功率调节(控制)器由同一电机驱动的组合体形式,简称定时功调器。定时器主要由微型同步电机、降速齿轮组件和定时联动开关等组成。由于其有联动开关串接在微波炉电源电路中,因此定时器大都兼作电源启动开关,当然另设启动开关的微波炉除外。当操作人员拨动定时钮,设定定时时间时,定时开关被接通,微波炉得电而开始工作,同时定时器电机转动。当定时时间到达时,开关被断开,微波炉停止工作。许多定时开关断开时还会发出一声清脆的铃声,以提醒人们加热工作完成。功率调节器也称火力调节器,它实际上也是个时间开关,功能是在微波炉工作期间周期性地不断接通和断开磁控管的电源,使磁控管有规律地间歇工作,即工作时间和休止时间有一定的比例关系,改变这个比例,就使磁控管在微波炉整个加热时间段中的工作时间得以相应改变,从而起到调节微波输出功率的作用。功率调节器也由定时器所用的同一电机驱动。

实际工作时,当设定好功率值后,功率调节器便控制磁控管工作一段时间再休止一段时间,并按一定周期不断循环这个过程,直至微波炉工作结束。这里假设磁控管在—个循环周期内的工作时间为t1,休止时间为t2,则一个循环周期T=t1+t2,如图6所示。从图6中可清楚地看出功率调节器控制微波输出功率的方式。循环周期T取值很有讲究,从加热角度考虑取短些好,但太短将使功率调节开关频繁动作,影响磁控管的工作稳定和使用寿命。通常机械式功率调节器的T都取30s左右,实践证明比较理想。当T=30s时,若设磁控管工作时间t1分别为6、12、15、24、30s,那么对应6s的微波输出功率为保温功率,这是炉子额定微波输出功率Po的20%的功率,又称温火挡。对应12s的为解冻功率(40%Po,又称低功率或低火)、对应15s的为中功率(50%Po,又称中火)、对应24s的为中高功率(80%Po,又称中高火)、对应30s的为高功率(100%Po,又称高火或全功率)。普通微波炉大多设有这样的5挡功率(火力)调节挡,当然各挡的功率设定值可能有所不同。少数微波炉有更多功率挡,可达8~12挡之多,以求更适应烹饪和解冻不同食品之需。
微波炉定时器和功率调节器检测,修理或代换
常见定时功调器的电机线圈电阻参考值大多为:开启式为15~25kΩ;封闭式为5~10kΩ,但是也有产品不在这个范围内。检查时主要是测量电机绕组是否断路或电阻很大,如果是,通常应检查引线是否接触不良,如这方面正常,一般就要重新绕制线圈或更换电机了。
定时功调器还有机械方面的故障,较常见的是塑料调节齿杆等零件被异物卡住或本身损坏,修理时只需拆机取出异物或修复、调换损坏的零部件即可。
微波炉高压电容器结构和原理
微波炉所用的高压电容器的一般结构如图4所示。电容器的额定工作电压通常为1800~2200V,电容量在0.8~1.2μF,并且电容器的内部都并接着一个10~12MΩ的高阻电阻,其作用是在关机后自动泄放电容器上的电荷。

高压电容的主要作用是与高压二极管组成半波倍压整流电路,为磁控管提供直流阳极高压。高压变压器的次级高压绕组输出2100V左右的交流电压,经高压电容和高压二极管倍压整流后,获得4000V左右的直流高压供给磁控管的阳(阴)极使用。由于磁控管的阴极在内、阳极在外,为安全计,通常电路中总是将磁控管的阳极接地,而阴极接负高压。
高压电容还有提高微波炉电路效率的作用。因为漏磁变压器工作时存在滞后的漏感电流,效率较低;有了高压电容后,其超前的电容电流会对滞后漏感电流起到补偿作用,因而能使电路的功率因素得以提高、效率上升。

微波炉高压电容检测,修理或代换
可用万用表R×10k或R×1k挡测量高压电容器,表针应摆动一定角度后逐渐回到9~12MΩ。若导通或电阻小,表明电容击穿或漏电,若表针不摆动即指示9~12MΩ,说明电容已开路损坏。另外测量电容两端与外壳间电阻应为无穷大,否则表明电容与外壳绝缘不良。微波炉的高压电容器,只要主要特性参数相同或相似,外形尺寸不影响安装,一般都可相互代换。
微波炉,正常工作3~6分钟后突然断电
观察3~6秒钟后显示1:01,重新操作现象同上。此现象可能为磁控管工作温度过高,造成热继电器保护或热保护器本身存在问题;也可能是电源不良。本着先易后难原则,先查电源,发现电源插座很热,该故障是接触电阻太大接插件发热变形而造成瞬间断电所致。更换一个负载电流8A的电源插座后,故障排除。

微波炉的正确安置方法

A、微波炉要安放在平整、通风的台面或搁架上。后面、顶部和两侧与壁板的距离,一般要求在10厘米以上,带烧烤功能、光波功能、热风对流功能的微波炉的顶部与壁板的距离至少要有15厘米。

B、单一微波加热功能的微波炉,烹饪时会有水蒸气的冷却风排出,一般不影响环境清洁,这样的微波炉放置在厨房、卧室或起居室都无大妨碍;而带烧烤功能、光波功能、热风对流功能的微波炉,在烹调时会有油烟排出,则不宜放置在环境清洁条件要求较高的房间内。

C、微波炉的电源线带三机插头,墙壁上的电源系统中的接地应良好。微波炉必须单独使用一个三眼插座。

D、微波炉放置的位置要离电视机、收音机、音响设备远一些,一般有2~3米左右就可以了。不要离水源或水池太近,以免溅上水。

微波炉联锁开关和防微波泄漏装置检测

微波炉在使用及维修过程中,炉门经常被频繁开关,甚至碰撞、敲击等,容易引起炉门、门钩和门封等损坏或失效;另外,使用日久后,塑料门体的老化变形、门铰链的位移等都会使门缝间隙增大,这些因素都可能导致微波泄漏量增大,对维修人员和用户都可能造成伤害,所以千万不能掉以轻心。

炉门及其与微波泄漏有关零部件的检查主要靠目测,应该仔细查看炉门是否松动或损坏、能否灵活开关,门隙、门垫及观察窗等是否有异常状况等,发现问题应及时处理,不可想当然地勉强使用。此外,检测微波泄漏量需用专业微波测量仪,用半导体收音机靠近炉门周围进行检测等简单方法是无效的。

微波炉过热保护器结构和原理

过热保护器又称热切断继电器、温度保护器等,主要作用是保护磁控管。微波炉中大多采用如图7所示的自恢

复热感应片式过热保护器。

它被安装在磁控管的外壳上,上盖的端面与磁控管直接接触,磁控管工作时,其温度变化通过上盖端面传导给热感应片。在正常温度范围内,保护器的动、静触头相接触,为导通状态。当出现冷却风扇停转等异常情况而导致磁控管温度快速上升并达到规定(保护)的数值时,热感应片受热而变形,使顶杆动作,将弹簧片压下,这样动触头便脱离静触头,于是电路被切断,磁控管停止工作,温度开始慢慢下降。当磁控管温度降到一定值后,热感应片又动作,恢复原形,使动、静触头相接触,电路又被接通,磁控管重新工作,这就是自恢复功能微波炉高压二极管的测试和代用
高压二极管的导通阈值电压较高,若用内电池电压为1.5V的普通万用表测其正向电阻,测出阻值可能很大,表针大多不动,这就无法判断其好坏,所以要用内电池大于6V,最好9~15V的万用表的R×10k挡测量,测量的正向电阻正常为20—300kΩ左右;反向电阻则为无穷大。如.用兆欧表测量,正向电阻正常小于2kΩ;反向电阻为无穷大。如没有上述仪表,也可用普通万用表的R×1k挡测量,但需在一支表笔上串接6~9V电池后再行测量,串接电池时将红表笔接电池正极,电池负极则作为原红表笔用于测量。测量时不可短路两测量端,也不要去测量已知内阻不正常(过小)的高压二极管或其他元件,以免表针打过头而受损;为保险起见,也可串联一个合适的限流电阻后再使用。测量阻值判断标准可参照用同样方法所测的正常高压二极管的数值。当然根据一般经验判断更方便,而且大都可靠,鼹只要检测出反向电阻为无穷大,正向电阻不是无穷大或者很大(表针偏转一定角度,不是微动),就表明二极管基本是好的。对于有些微波炉中采用的非对称保护二极管,可用10k挡测量,其正常的正反向电阻都应为无穷大。

微波炉的高压二极管,只要主要特性参数相同或相似,外形尺寸不影响安装,一般都可相互代换。

什么情况下不能开启微波炉

 为了防止微波炉损坏或过量的微波泄漏,在以下情况下不能开启微波炉使其工作:

  (1)微波炉内没有被加热的物品时不能开启以免微波返回磁控管,使磁控管过热而烧坏。

  (2)在使用过程中,如果发现模式搅拌器或转盘不转时,应停止烹调,待排除故障后再继续使用,否则会引起食物加热不均匀。

  (3)若发现炉门四周的密封处有损坏或污垢太多,应立即停止使用,并进行仔细修理或清洁,以防止微波外泄,影响人体健康。

        (4)在炉门打开的情况下,不能开启微波炉,否则会损坏炉门的安全联锁开关。

  (5)当炉门与箱体之间夹有食物时,不能开启微波炉。

  (6)在检修微波炉时,特别在检修磁控管和波导时,不能开启微波炉,以防微波泄漏。
磁控管

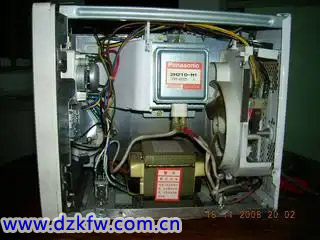

微波炉磁控管
