下文仅代表我个人经验，记个笔记

一、背景：

家用强排式热水器，用了几年，偶尔不打火，最近冷了想洗热水，开了之后故障依旧。

水气联动阀的结构原理

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。



水气联动装置工作原理

    水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

    工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

    现在常用的水气联动装置主要有两种：一种是压力式，另一种是压差式。



水气联动装置工作原理图

    1、压差式：采用薄膜两侧水的压力差的原理，它的输水管设置了节流孔（文氏管），当水流过节流孔时，在薄膜的两侧产生压力差，由压力差来开启和关闭燃气阀瓣。由于节流孔的内径是固定的，所以在单位时间内流过节流孔的水越多，则经过节流孔时水的流速就越快，根据伯努利原理，节流孔两侧所生产的压力差就越大，由阀杆控制阀瓣，使阀口开启的程度也就加大。保证了在热水器的热负荷范围之内，热水器的温度保持基本稳定，不至于忽冷忽热。当水阀关闭，水停止流动时，薄膜两侧的压力差消失，阀瓣在弹簧的作用下复位，切断了主燃烧器的供气，主燃烧器熄火（此时如有小火燃烧器则保持原来的燃烧状态）。

    压差式水气联动阀既可用于前制式，又可用于后制式。

    水气联动阀是联接水路和气路的一个重要部件，应选用性能良好的材料作隔水薄膜外，还应从结构上把水路和气路严格分开，这样即使隔水膜破损水也不会进入燃气管道。

    2、干簧管（或霍尔）式：采用磁钢感应干簧管（霍尔开关）。热水器进水管内安装磁钢，打开水阀水流量达到设计值时，磁钢转过感应点，干簧管就闭合，控制电路接通，燃气阀门  打开，热水器燃烧。

二、了解燃气热水器构造

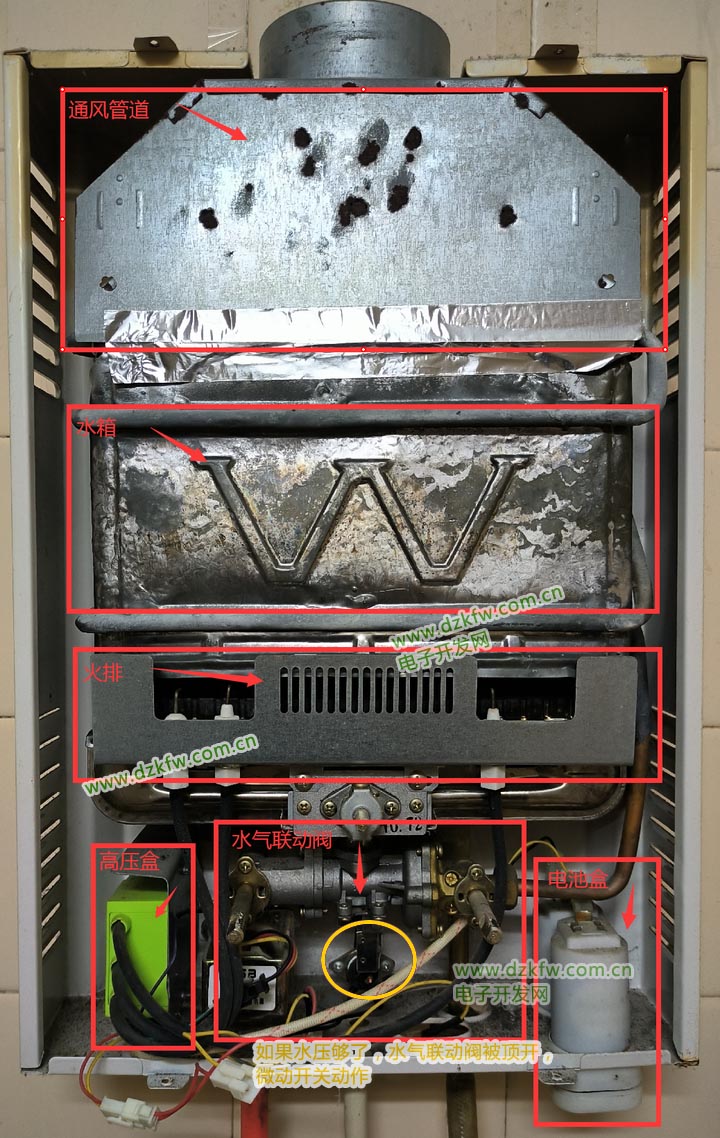

由上到下看，一般是这样，

通风管道，水箱，火排，水气联动阀、点火装置



 三、了解燃气热水器工作流程

1.先装上有电的电池，打开开关，

2.然后打开水管，加水压，水通过水气联动阀，

3.如果水压够了，水气联动阀被顶开，水管和气管一起联通，

4.由于杠杆作用，会同时松开下面压着的常闭的微动开关，打开开关，短接低压转高压盒的控制线

电池中的低压电变成高压电，在火排产生尖端放电，

5.燃气正好在火排通过，可燃物+热源+氧气，燃烧三要素齐全，点火成功。

6.火排高压持续通电，维持火排的燃气一直被点燃，同时水管的水通过火排加热，正常使用。

7.使用完成，关闭水阀，由于有弹簧或其他回弹装置，水气联动阀恢复初始状态，

8.由于杠杆作用，会压着的常闭的微动开关，让开关关闭，让其不能短接低压转高压盒的控制线。

四、具体排错过程：

1.换电池

买了几颗松下的1号，换上故障依旧，排除电池问题，

但不排除电池盒失灵，手上没有万能表，不能测试。

2.拆卸前面板

（1）准备螺丝刀，

（2）拔旋钮，有几个就拔几个，一般是三个，以垂直于面板方向，用力拔出

（3）先拧下面两个螺丝，再拧上面两个螺丝

（4）摇晃面板，松开即可。

3.排查内部故障

打开开关，拨开水气联动阀的拨片，观察是否有点火，

有点火代表可能是水气联动阀的问题，没有点火就可能是微动开关的问题

（1）有点火：水气联动阀的问题

打开水管，给他加水压，如果拨片不动，那可能是水气联动阀的水膜片漏水了，

拆开水气联动阀，确认水膜片的完整度，

如果有破损，则确认水膜片型号大小，去网上或者线下购买，一般几块钱好几个

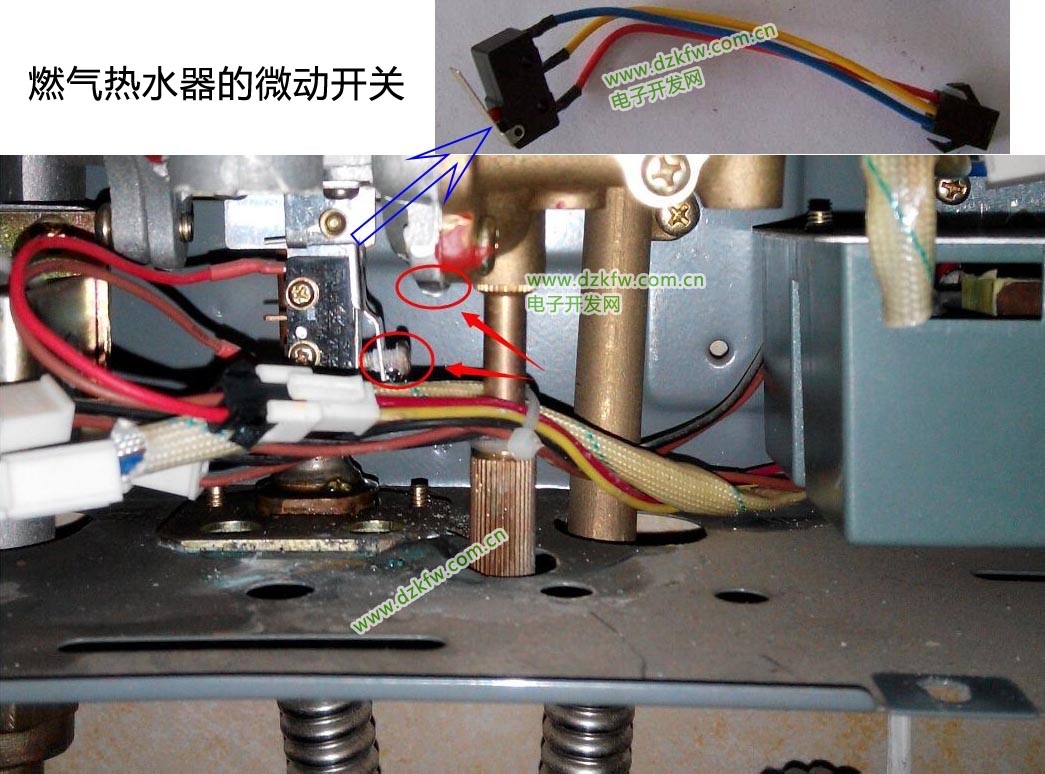

（2）没有点火：可能是电源或微动开关的问题

拔掉点火装置中，高压模块和微动开关连接的插头，

可以看到两个电线头，短接他们，如果观察到有点火，那可能是微动开关坏了，

一般上面都有螺丝，而且标有型号，在线下不一定能找到相同的，

建议在网上购买，一般几块钱好几个，更换上去即可。

（3）没有点火，用万能表测量微动开关没问题

那可能是电源方面或线断了，用万能表测量哪儿坏了，更换即可

五、怎么将就用

可以用自制的小工具来短接点火装置，洗完拿下来即可。

六、其他问题

1.怎么拆水气联动阀

把所有管道卸下，把固定螺丝卸下，摇晃后即可拿出

请注意安全，这步的手最容易受伤

2.怎么更换水膜片

水气联动阀上有螺丝，卸下即可。

3.怎么更换微动开关

微动开关上有螺丝，拧下来即可。



七、解决

我初步判断是外部开关或者线材问题，因为微动开关能用，其他的也测试没问题，把外部开关的插口断开，让高压盒直连微动开关的插口，将就着用。
