电子工程师必备!电路图常用的字母符号及释义(详细版)

作者:佚名    文章来源:本站原创    点击数:1461    更新时间:2023/9/12

你是不是在电路图中时常遇到一些看不懂的字母或字符,不明白它们表示什么含义?今天小编整理了一些电路图常用的字母符号及其释义,供大家查阅,赶快收藏吧!

在之前的文章,小编还整理了绘制电路图常涉及的电路符号,感兴趣的朋友可以直接点击查看:电子元器件符号大全,快收藏!(附实物图)

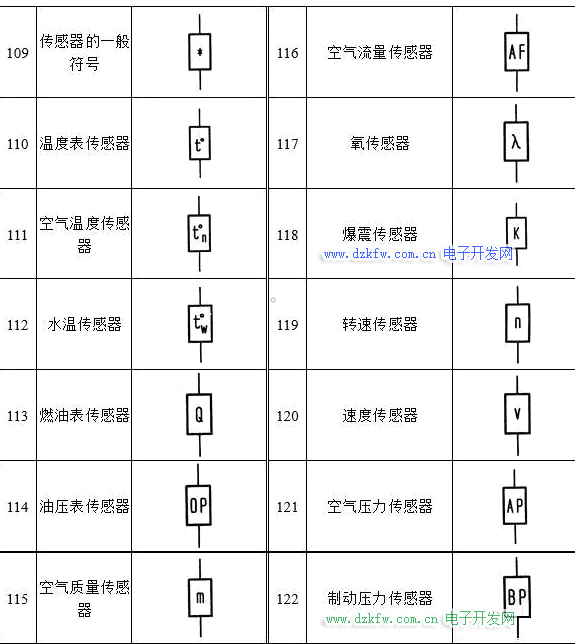

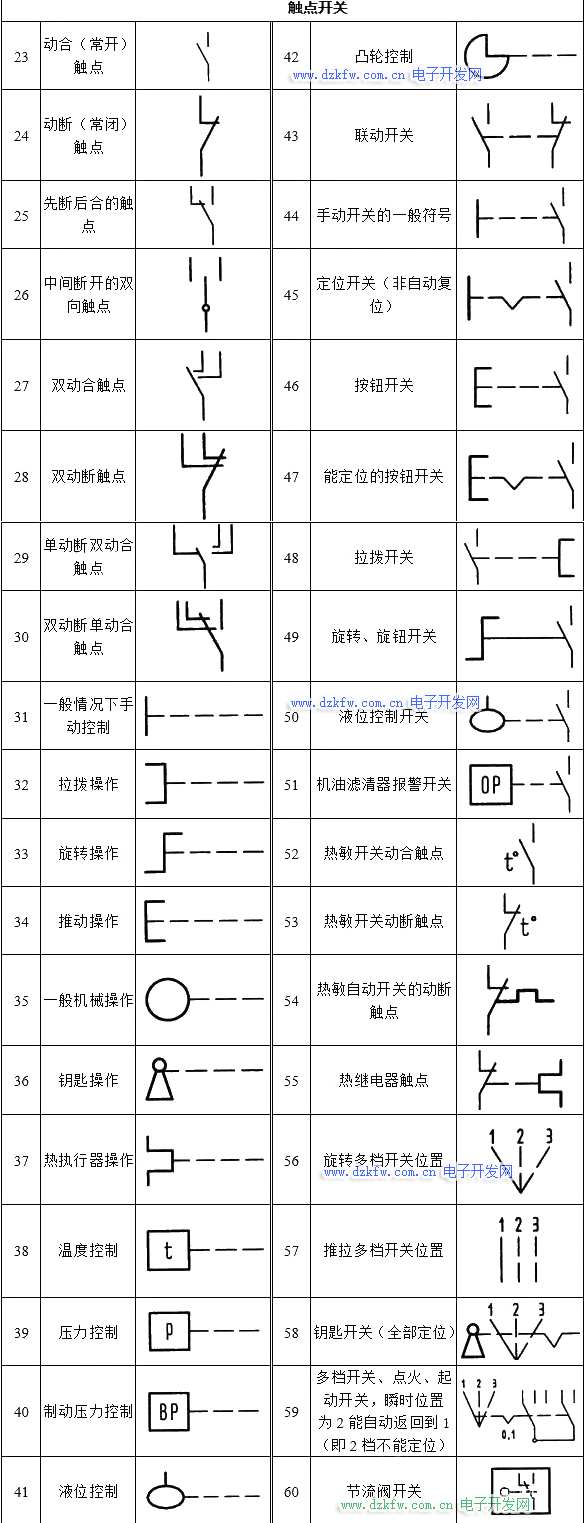

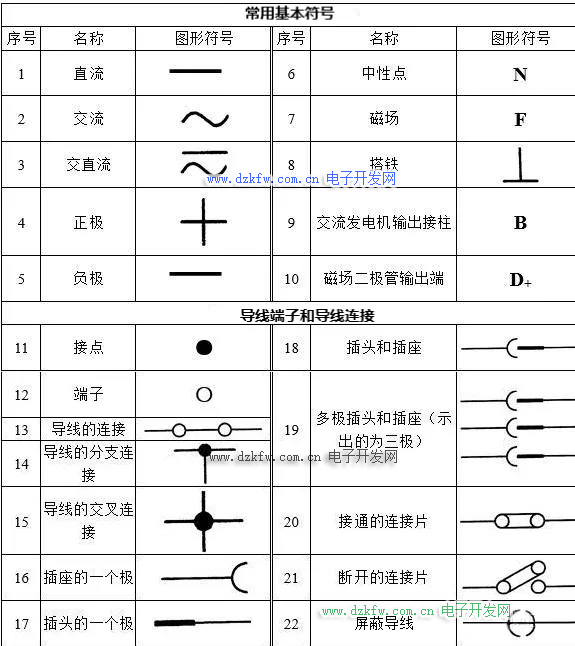

常用图例符号

包括常用基本符号、触点开关、导线端子和导线连接及电气设备等。

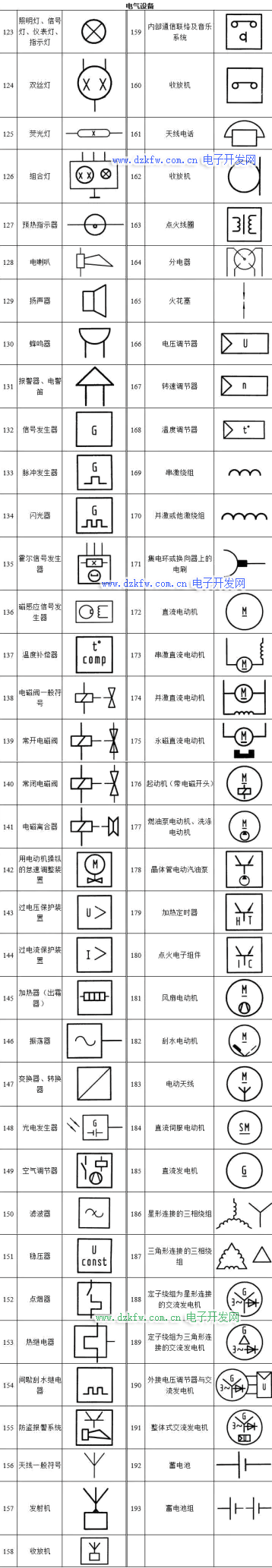

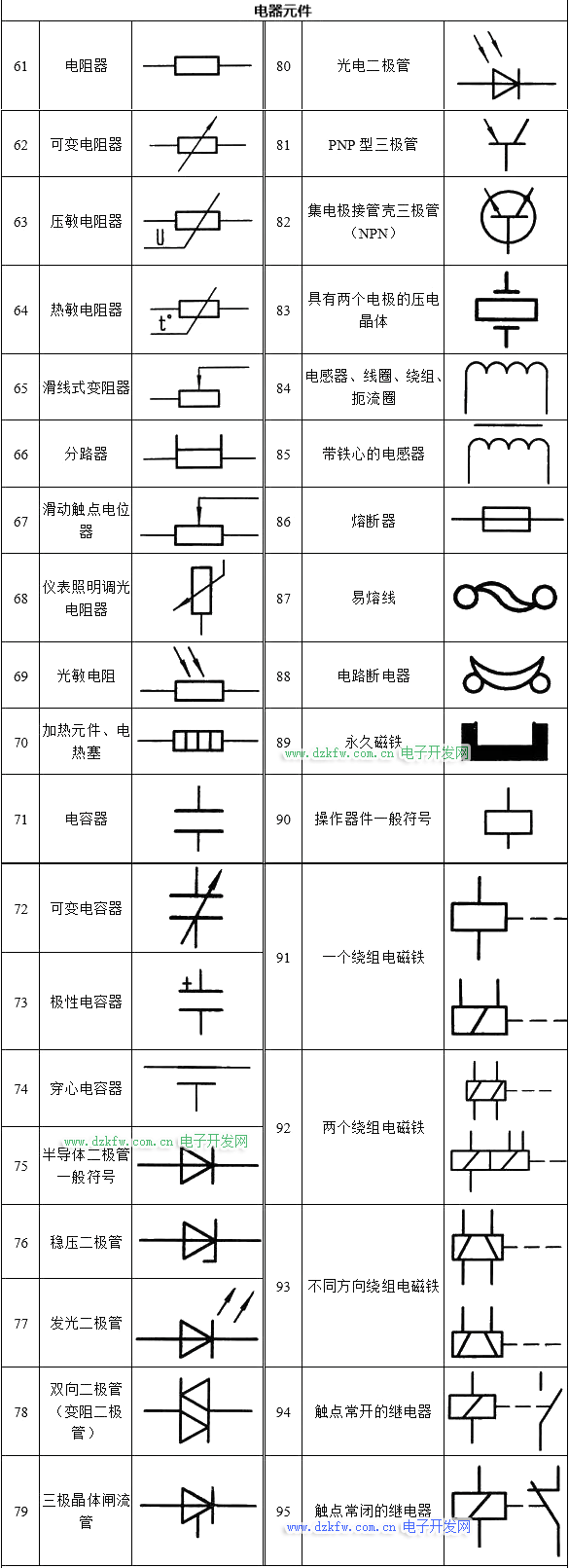

电气设备元件符号大全

电气设备元件符号大全

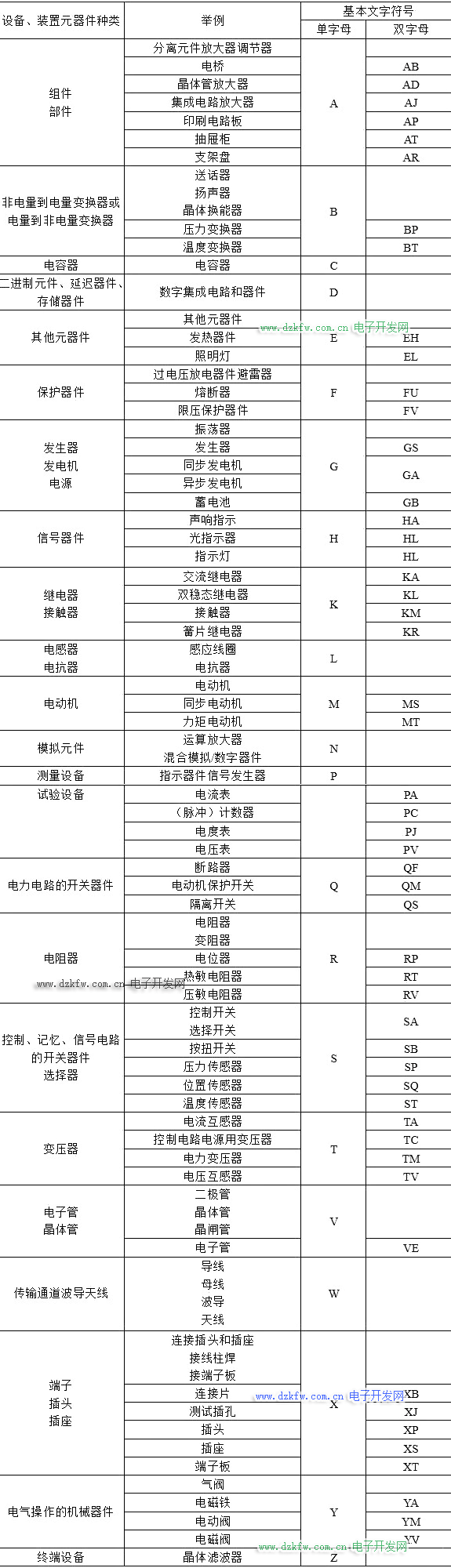

电路的设备元器件的基本文字符号

包括变压器、晶体管、电容器、组件部件、保护器件、信号器件、继电器接触器及电阻器等。

电路的设备元器件的基本文字符号
