电烙铁是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。

电烙铁的结构介绍

外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与220V交流电源连接。外热式电烙铁的规格很多，常用的有25W、45W、75W、100W等，功率越大烙铁头的温度也就越高。

内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。内热式电烙铁的常用规格为20W、50W几种。

由于它的热效率高，20W内热式电烙铁就相当于40W左右的外热式电烙铁。内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

电烙铁的种类

1、外热式电烙铁：由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。外热式电烙铁的规格很多，常用的有 25W、45W、75W、100W 等，功率越大烙铁头的温度也就越高。

2、内热式电烙铁：由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。内热式电烙铁的常用规格为20W、50W 几种。由于它的热效率高，20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。3、恒温电烙铁：电烙铁由于恒温电烙铁头内，装有带磁铁式的温度控制器，控制通电时间而实现温控，即给电烙铁通电时，烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消失，从而使磁芯触点断开，这时便停止向电烙铁供电；当温度低于强磁体传感器的居里点时，强磁体便恢复磁性，并吸动磁芯开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁供电。如此循环往复，便达到了控制温度的目的。4、吸锡电烙铁：是将活塞式吸锡器与电烙铁溶为一体的拆焊工具。它具有使用方便、灵活、适用范围宽等特点。这种吸锡电烙铁的不足之处是每次只能对一个焊点进行拆焊。

电烙铁的工作原理

通过电源线把交流电加到烙铁芯的两端，由于烙铁芯属于一种发热电阻丝，故它可直接把电能转换成热能，再通过热的传导作用，把热能传导给烙铁头，加热后可用来进行焊接。

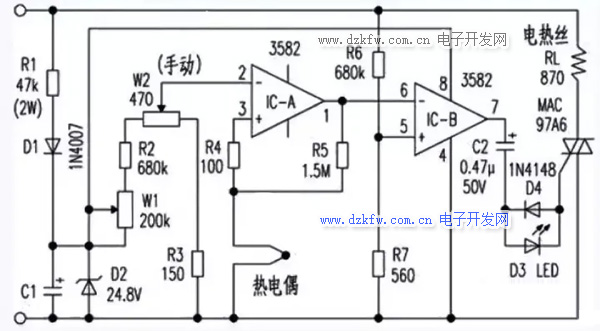

电烙铁控温范围是100℃～400℃，调温标志标明低、中、高位，控温精度标称±5%，采用了热电偶传感器。控制电路采用了交流市电直接降压、滤波、稳压供电方案。

市电AC220V经R1降压、D1半波整流、D2削波稳压、C1滤波后作为比较器件IC的电源电压及调温设定电压源。

IC-A③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。在②、③脚两端电压比较后，由①脚输出。

其中R5的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。

进而使IC-B放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。由于IC-B⑤脚电压是由AC220V经R6、R7分压而得，因而，频率、相位完全与AC220V相同。

与⑥脚直流比较后在⑦脚输出交流电压。该交流电压经C2、D4、D3和D4反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
