936型恒温电烙铁维修经验附电路图

936烙铁是一种可恒温、低电压、长寿命烙铁，具有可靠接地线，并与市电隔离，在修理各种含有贴片元件和集成电路的印制电路板时。尤为方便安全。

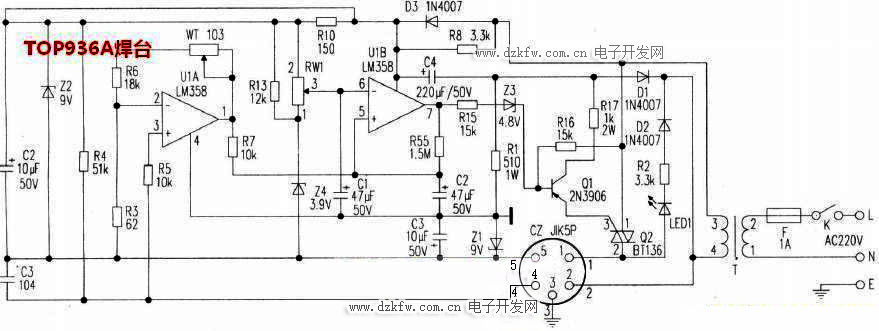

其控制电路由两部分组成(见附图所示)．一路以IC2-3（运放）、VR、IC2-2（运放）组成的可调基准电压电路；另一路以与加热丝L2（图中的Heater）绕在一起的温度传感电阻丝RT、IC2-4、IC2-1组成的温控电路。这两部分控制信号．分别输入至ICl(C1701C)③脚和④脚，经比较处理后从⑥脚输出触发控制双向可控硅Q1的导通角，以调节L2（加热丝）的加热功率来调温/恒温。

故障1 LED1（加热指示灯）亮但烙铁不热

LEDl亮，则电源正常。测加热线圈阻值正常(为4Ω)。再检查烙铁至控制盒的5根(包括地线)连线无断线，插座接触良好，但双向可控硅Q1无输出电压。测ICl⑦脚输出电压正常(为14V)，查ICl⑥脚有触发信号(直流电压为13.8V)。取下Q1测量已不能触发导通．将其更换后烙铁加热恒温正常。

故障2 LEDl不亮,烙铁也不发热

先测电源端有正常的14V，则ICl⑤脚电压为正常的5.4V；④脚为8.03V，调整VR时ICl③脚电压能变化，但当ICl③脚电压高于④脚时，烙铁仍不能加热。查Q1未坏，判断为ICl坏，将其更换后一切正常。 字串9

故障3 LEDl亮的时间很短．烙铁温度低

经查是VR2失调．因烙铁使用一段时间后．VR2的参数有变动，调整后工作正常。 故障4烙铁温度和恒温点经常变化

此故障一般是VR接触不良，使ICl③脚电位不稳定．导致温度失控。若温度失控而高于310℃时．容易使细密的敷铜线烫脱。更换VR后调温、恒温正常。

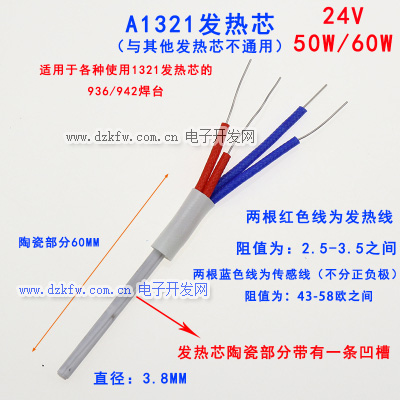

注意：手柄型号要一致，因为各型号手柄里面的加热丝参数不一致。维修时根据以上参数来分析排查。

附：IC1（C1701C）引脚功能描述，IC2是一个普通的四运放

1—基准电压输出（3.7-4.2V）；2—比较放大器的输出端；3—比较放大器的反相输入端；4—比较放大器的同向输入端； 5—电源（-8V）输入端； 6—脉冲输出端；7—GND；8—同步信号输入端，工作电流40mA，同步信号电流5mA（RMS）。

看下这个电路图后，936烙铁不在神密，相信大家一看就懂，嘿嘿！

936型恒温电烙铁维修经验附电路图

936烙铁是一种可恒温、低电压、长寿命烙铁，具有可靠接地线，并与市电隔离，在修理各

种含有贴片元件和集成电路的印制电路板时。尤为方便安全。

其控制电路由两部分组成(见附图所示)．一路以IC2-3（运放）、VR、IC2-2（运放）组成的可调基准电压电路；另一路以与加热丝L2（图中的Heater）绕在一起的温度传感电阻丝RT、IC2-4、IC2-1组成的温控电路。这两部分控制信号．分别输入至ICl(C1701C)③脚和④脚，经比较处理后从⑥脚输出触发控制双向可控硅Q1的导通角，以调节L2（加热丝）的加热

功率来调温/恒温。

故障1 LED1（加热指示灯）亮但烙铁不热

LEDl亮，则电源正常。测加热线圈阻值正常(为4Ω)。再检查烙铁至控制盒的5根(包括地线)连线无断线，插座接触良好，但双向可控硅Q1无输出电压。测ICl⑦脚输出电压正常(为14V)，查ICl⑥脚有触发信号(直流电压为13.8V)。取下Q1测量已不能触发导通．将其更换

后烙铁加热恒温正常。

故障2 LEDl不亮,烙铁也不发热

先测电源端有正常的14V，则ICl⑤脚电压为正常的5.4V；④脚为8.03V，调整VR时ICl

③脚电压能变化，但当ICl③脚电压高于④脚时，烙铁仍不能加热。查Q1未坏，判断为ICl

坏，将其更换后一切正常。 字串9

故障3 LEDl亮的时间很短．烙铁温度低

经查是VR2失调．因烙铁使用一段时间后．VR2的参数有变动，调整后工作正常。

故障4烙铁温度和恒温点经常变化

此故障一般是VR接触不良，使ICl③脚电位不稳定．导致温度失控。若温度失控而高于310℃

时．容易使细密的敷铜线烫脱。更换VR后调温、恒温正常。

注意：手柄型号要一致，因为各型号手柄里面的加热丝参数不一致。维修时根据以上参数来

分析排查。

附：IC1（C1701C）引脚功能描述，IC2是一个普通的四运放

1—基准电压输出（3.7-4.2V）；2—比较放大器的输出端；3—比较放大器的反相输入端；4—比较放大器的同向输入端； 5—电源（-8V）输入端； 6—脉冲输出端；7—GND；8—同

步信号输入端，工作电流40mA，同步信号电流5mA（RMS）。

看下这个电路图后，936烙铁不在神密，相信大家一看就懂，嘿嘿！
