注：
　保温桶下方有四个洞，分别是：下排气孔、进出水孔、电加热孔、工程连接孔；
　安装真孔管时，先用洗洁精把真空管上口润滑一下以便安装；

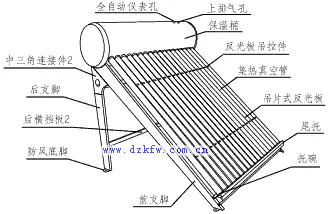

    太阳能热水器是由全玻璃真空太阳集热管、保温水箱、支承架三大部件组成。其核心集热元件是全玻璃真空集热管，它由两根为同心圆的高硼硅特硬玻璃管组成。经过全自动全电脑镀膜设备并以国际上先进的“磁控溅射独膜技术”，在真空中将内管外壁镀上多层渐变铝－氮铝涂层或不锈钢氮化铝，可经受400℃的高温，该涂层对太阳光有选择性吸收，其吸收比≥0.92，发射比≤0.09(80℃)。真空集热管选择性吸收太阳光将光能转化为热能使真空管中的水不断加热。由于“热虹吸”作用，即冷水的比重较大，热水的比重较小。因而真空管中的热水自然不断地往上浮，进入水箱。水箱中的冷水自然不断地往下沉，进入真空管。周而复始，太阳热水器保温水箱中的水也就被加热了。

1. 热水器应安装在无遮阳的地方，主体朝阳(正南或偏西10度左右)，并固定牢固以免恶劣强风天气刮倒热水器；
2. 热水器主体组装的顺序：先组装支撑架，后安装保温水箱，再安装真空集热管，最后安装漫反射板(反光栅)；
3. 安装真空集热管时，先将尾托卡入尾托板，然后在真空集热管环形口外壁涂上一些洗洁精之类润滑剂，套上防尘圈然后将真空管轴线与水箱真空管孔轴对准，慢慢地旋进水箱内，再小心地旋着拉回尾座上。应注意先安装保温水桶最外侧的两根真空集热管，调整好真空管与水箱孔四周间隙使之均匀，然后安装其余的真空管；
4. 热水器主体组装完成后，即可进行管道安装。保温水箱两侧盖上有五个孔，可根据实际需要灵活选择安装方式，但无论哪种安装方式，都必须妥善安装好通气管，上通气，下溢流，以免因通气不畅而胀坏或抽瘪水箱；
5. 严禁真空集热管无水空晒后突然注入冷水，以防真空集热管在高温下突然进冷水而爆裂。如果在烈日下进行安装，可用遮阳物遮阴或将真空集热管注满水，全部安装完毕后马上上水。建议上水时间在夜间或早晨温度不太高时；
6. 为了保证在寒冷的冬天也能正常使用，建议上下水管路采用保温或排空措施，以防管路冻结冻裂而影响使用；
7. 布置管道时应不破坏建筑物的外形美观，上下水道要与建筑物固定牢固。



一、第一次或放空停用重新使用时，若集热管内无水则晒后管内温度可达250℃左右，不可立即进冷水，应选在清晨或夜间上水，或用遮挡物遮盖集热管，使管内温度下降后上水，避免集热管爆裂。

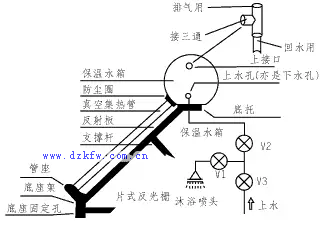

二、请按本册“安装示意图”配阀管及喷淋时，同时打开V2及V3，淋浴时用V3调节水温，一旦调好，不再关闭，暂停时谨关闭V1、V2，再用时打开V1、V2即能迅速获得合适的水温，用后将所有阀门全部关闭。
注：环球新款型全采用下置式出水，安装时请核对。

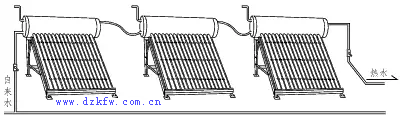

串联连接适用于对水温要求较高的情况，但其热水量相对并联连结较小；
实践中可根据需要，灵活地进行串、并联组合连接

1. 首次上水须真空管内温降后可上冷水；
2. 待水上满后，溢水管会流出水，此时关闭上水开关，溢水开关可不关，并打开热水嘴约半分钟，使水箱内水稍放出些，以免水箱水满受热后热水从溢流管道溢出，损失热量（加装智能控制仪的除外）；
3. 冬季室温不够可用浴霸或暖风机等提高室温；
4. 在具有集体热水条件高寒地区，冬季停用时应将水箱内的水放空，以防冻坏管道；
5. 调水温时，应根据季节、光照以及水压大小，调节调温水嘴至水温适合洗浴为止，防止烫伤人体；
6. 夏季白天用完热水后，应立即上水，或等到晚间上水，否则间隔久后阳光有可能将真空管内的水汽蒸干，并产生高温（可达300℃左右），此时上水管子有破裂的危险；
7. 在春、夏、秋季，若热水器上满水后，连续多日晴天未用，须提防水箱内水蒸干，上水应在晚间；
8. 应尽量避免热水器长期空晒，以免影响其密封圈及真空管的性能、寿命；
9. 使用电加热前必须检查漏电保护器、保险丝等是否正常，先补满水，后插电源，切忌无水空烧，加热后切断电源
10. 雷雨时请不要使用，有台风时要保持水箱满水；
11. 在冬季常有暴风雪的高寒地区，可将反光板拆除，以防积雪长时间盖住真空管，冻坏热水器。有些地区日照条件好，不影响热水器的正常使用；
12. 夏季如热水使用率少或者温度太高，可拿些遮阳物遮住部分集热管，减少吸热量。

一、加热方法及水箱防冻措施
冬季由于光照条件不够需要启动电辅助功能时,请先观察智能控制仪的水位显示及温度显示,若温度显示不足于洗浴温度时,且水位高于2/3时,可以预置所需温度,然后打开加热功能达到所需温度自行断电,并报警提示,低于当前设置温度自动启动电辅助功能,保持当前水温。
水箱防冻设计理念:当然气候反常,冬季连续阴雪天且环境温度特别低下,水箱的水温低于8℃-10℃时,自动启动加热装置达到30℃时自动断电,因此为了延长或保证加热棒的寿命,冬季在用完水箱的水后应及时补满否则易造成加热棒干烧,切记!
二、上水用水及管路防冻措施
冬季需要用水时应先打开保温或控制键,待管路化冻后方可使用,并关闭保温或控制键,用完后及时补水,此时不用开启管路防冻功能。
冬季产品上下水管最好采用抗冻(-50℃+100℃)防紫外线太阳能专用管,高寒地区必须采用电伴热技术方可确保安全使用,当上下管路不能正常工作时,打开伴热功能,伴热带产生70℃左右,中高温将管路解冻。伴热带严禁长期工作,解冻完毕请及时关闭开关。
三、电辅助水温预置方法
使用电辅助功能时,应先预置所需温度,预置的温度必须高于当前的温度,预置好所需温度后在温度数字还没变化前按下加热功能键,加热指示灯亮表明预置成功。一般电脑预设温度置为46℃,需要较高温度时请超过本身预设置46℃,设置范围为(20℃-75℃)之间,用水之前请将预置功能关闭。
四、上、下限水位报警
当上下开关打开后,智能控制仪上的三个水位灯分别自下而上闪亮,最上指示灯亮时(三个灯都亮)发出警报声音,表示水已上满需关闭上水开关,用水同时,水位灯将自上而下变化,当水位灯最后一个灯熄灭时,智能仪将发出缺水警报,此时应注意节约用水或及时补水。
注意事项:当智能仪报警不停,上限水位不停闪烁,说明水位正处于临界状态,最好放掉一些水,使其变成2个指示灯(实际还是满水)。
报警时,所有的功能按键将不能进行,否则容易损坏智能仪元件。
智能控制仪在使用过程中,无水位显示时,加热功能不能工作,加热指示灯不亮,水箱防冻措施也将无效。
五、严禁洗浴时使用电辅助加热及管道加热。
六、四季型产品在冬季使用过程中不能停用,确需停用须向经销部门或售后服务部门及时反映,以免造成主附件的损坏。
