详解电冰箱的结构组成与电路原理知识,电冰箱结构

作者:佚名    文章来源:网络    点击数:    更新时间:2024/7/9

一、电冰箱的分类及结构

1.按制冷方式分类

(1)蒸发沸腾制冷的机械压缩式冰箱。

(2)吸收扩散制冷的吸收式冰箱。

(3)半导体制冷的半导体电冰箱。

(4)化学式冰箱。

2.按容积规格分类

冰箱的规格是指它的箱内有效容积,其单位通常为升(用L表示)。1升=1000毫升=0.001立方米。

根据容积不同,冰箱可分为:

( 1)小型冰箱,容积为50L~120L;

( 2)中型冰箱,容积为130L~250L;

( 3)大型冰箱,容积为300L以上;

有些进口冰箱往往用立方英尺为单位,容积1立方英尺=28.32升。

3.按电冰箱结构分类

(1)单门式。又称冷藏箱,除了用于制冷和冷冻少量食品外,主要用于食品的冷藏。

(2)双门式。又称冷冻冷藏箱,从外形上看,冷冻室与冷藏室分开,拿取食品时,两者之间温度影响较小,而冷冻室容积比单门冰箱要大。

(3)三门及多门冰箱。

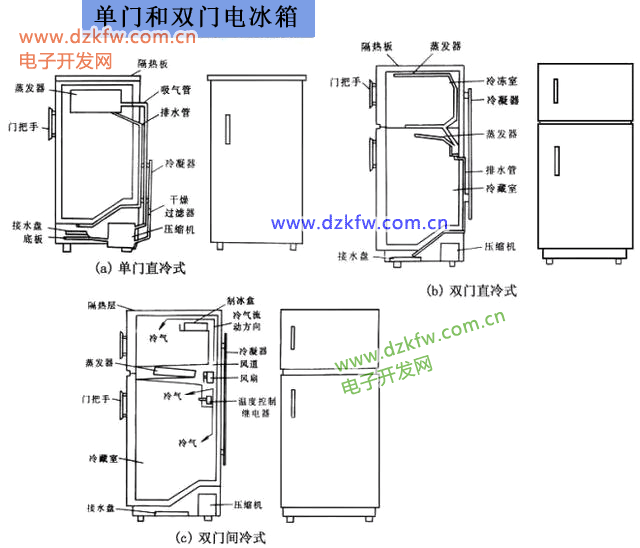

单门和双门式冰箱的外形如图所示。

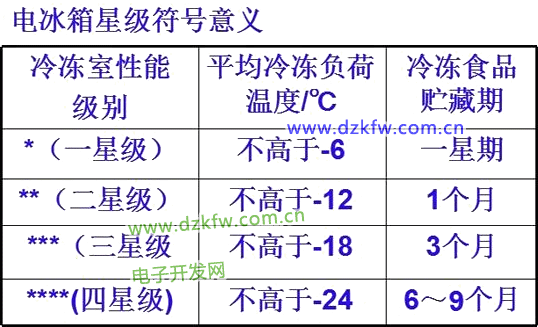

(4)按冷冻室温度分类 1、2、3、4星级,每星-6℃。

(5)按冷气传播方式分类

(6)按化霜方式分类

(7)按制冷剂分类

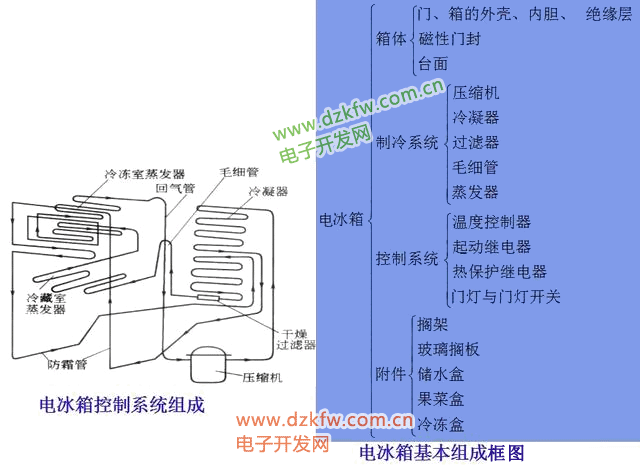

4、电冰箱的基本组成

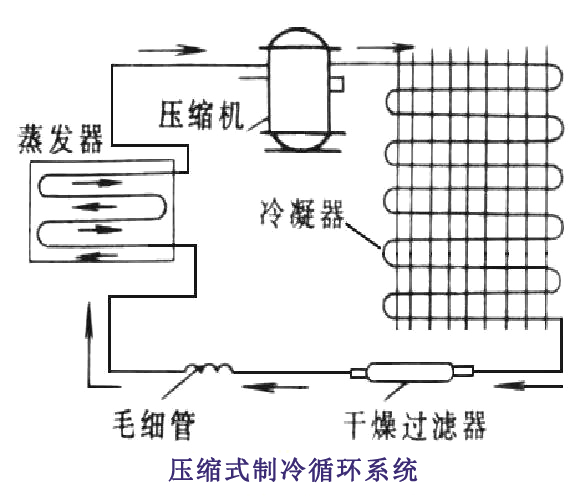

电冰箱的基本组成和制冷系统如图示:由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器、连接管和制冷剂组成。

1).直冷式单门

冷冻室和冷藏室公用一个门,蒸发器装在电冰箱的上部,并围成一个腔体,即冷冻室。下面冷藏室内依靠冷空气下降、热空气上升的自然对流进行热交换。

2).直冷式双门

冷冻室和冷藏室各有一个门,因此互不干扰。冷冻室蒸发器与单门冰箱一样,为主蒸发器;冷藏室蒸发器为板式或盘管式,装在冷藏室的顶部或后壁上,为副蒸发器。两个蒸发器串联。

3).间冷式

蒸发器装在冷冻室和冷藏室夹层中,用小型轴流式风机强迫空气流过蒸发器,冷却后在返回箱内。称为“无霜汽化式”双门双温电冰箱。其冷藏室温度均匀,冷冻食品不会凝霜污染。

4).“无霜式”电冰箱

能全自动定时或周期性除霜的电冰箱。用定时器接通加热器,对蒸发器除霜;用温度控制器结束除霜过程。因此除霜系统由定时器、加热器和温度控制器组成。

二、电冰箱的电气控制系统

1、直冷式单门电冰箱电路

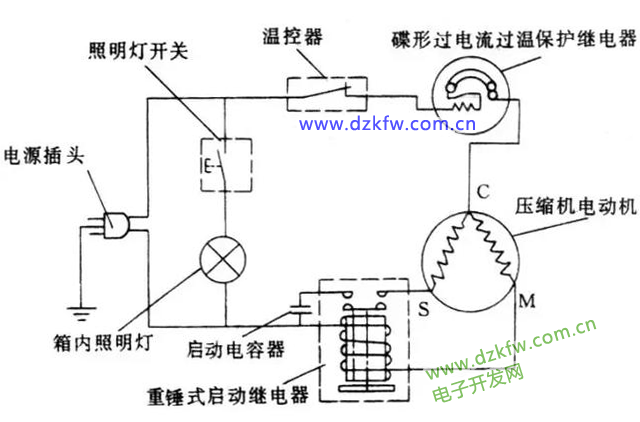

1).重锤式启动器冰箱的电气电路

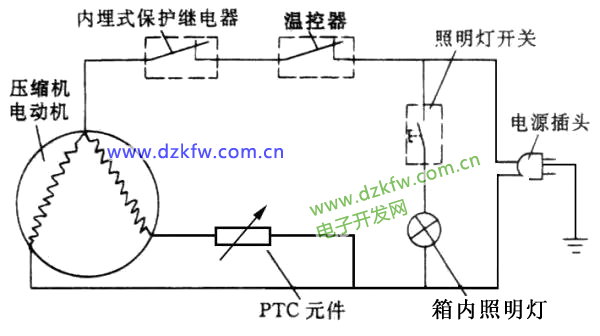

2).PTC启动式冰箱的电气电路

一些冰箱中使用PTC启动器进行启动,电路如图所示, 启动方式为电阻分相式启动,内埋式热保护继电器串联在电动机电路中。

PTC启动器串联在启动绕组上,在常温下PTC元件的电阻值只有20Ω左右,不影响电动机的启动。由于电动机启动电流很大,PTC元件在大电流的作用下,温度迅速上升,至一定温度如100℃后,PTC元件的电阻值升到几十kΩ,这时PTC元件相当于开路,使电动机启动绕组脱离工作。

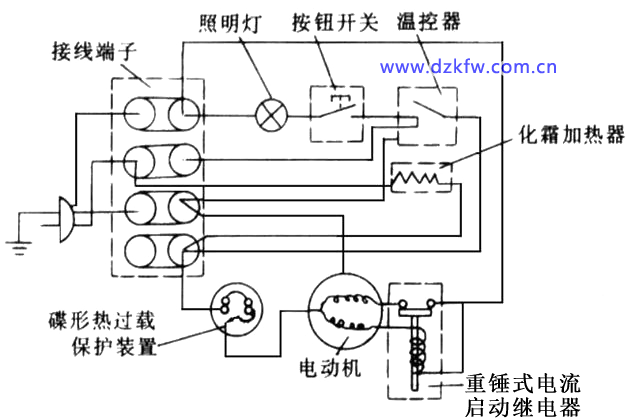

2. 直冷式双门电冰箱电路

该电路采用定温复位型温控器。温控器直接控制冷藏室温度,间接控制冷冻室温度。不论停机温度的高低,当冷藏室蒸发器温度达到+5℃左右时,才复位开机。

电路特点是在温控器触点两端并联接入化霜电热器,根据开停周期进行自动化霜。当温控器触点闭合时,电热器被短路,压缩机正常运转,制冷过程开始。当温控器触点断开时,电流即通过电热器、压缩机电动机回路进行化霜。电热器一般为10~15W,电阻值比压缩机电动机阻抗值大数百倍,电动机绕组分压很小,近似地可看成是电热器的线路。这样,当压缩机每开停一次,即自动化霜一次,使冷藏室和蒸发器常处于无霜状态。

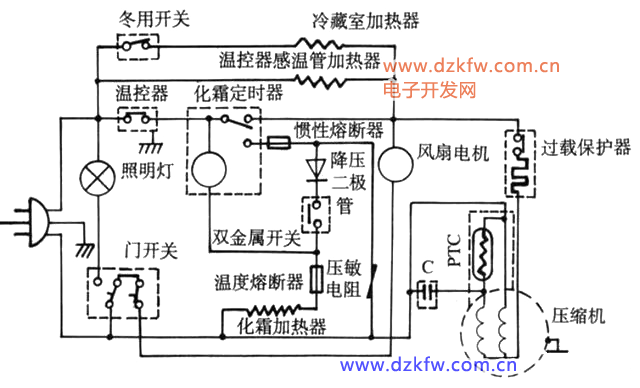

3、间冷式双门全自动化霜电冰箱电路

该电路的电气元件主要包括温控器、化霜定时器、热过载保护器、压缩机、PTC启动继电器及运行电容。

1).压缩机控制电路

压缩机控制电路是指从电源插头→温控器→化霜定时器→过载保护器→压缩机→PTC启动继电器及电容器和电源插头的一条回路。

压力式温控器装在冷藏室中,自动调节箱内温度,冷冻室的温度依靠手动调节风门大小来控制。

2).自动化霜控制电路

图5-37所示电路具有全自动化霜功能,它的主要电气元件有化霜定时器、熔断器、降压二极管、双金属开关、温度熔断器、化霜加热器。化霜加热器由化霜定时器控制,自动接通;化霜双金属温控器在化霜终了时自动断电。

自动化霜控制电路是指从电源插头→温控器→化霜定时器→熔断器→降压二极管→双金属开关→温度熔断器→化霜加热器→电源插头这一条回路。

化霜定时器由一个微电动机M1带动凸轮使触点接通或断开。微电动机串联在温控器之后,与压缩机一起都受温控器控制,化霜加热器又与微电动机串联。由于化霜加热器的阻值比电动机绕组阻值小很多,在温控器接通压缩机工作时,电压都加在电动机M1绕组的两端,所以电动机也随着工作,并对压缩机运转时间计时。

当压缩机运转累积时间达8h46min时,化霜时间继电器的常开触点便闭合, 化霜加热器通过整流二极管和化霜双金属温控器得到供电,开始对蒸发器加热化霜。当蒸发器表面周围温度上升到8±3~C时,双金属化霜温控器触点断开,切断了化霜电路,停止化霜。此时化霜器又开始工作,并经过2min24s后,它的常闭触点又闭合,压缩机又开始运转,进入正常的制冷循环。化霜电路中采取了较齐全的安全保护措施,如超热保护、过流保护及过压保护电路等。

3).风扇控制电路

风扇控制电路主要电气元件有风扇电动机M1和门开关。该电路是指从电源插头、温控器、化霜定时器、风扇电动机、门开关到电源插头这一回路。

风扇控制电路在压缩机电路正常工作时,是由门开关控制的。当箱门全部关闭时,风扇电动机与压缩机同步运转。当任何一扇门打开时,由于门开关动作,使风扇控制电路断路,风扇电动机停止运转。

4).照明控制电路

该电路主要包括照明灯、门开关。

照明控制电路主要指从电源插头、照明灯、门开关、电源插头的一条回路。照明控制电路由门开关的冷藏室门按钮控制。打开冷藏室门,则灯亮;关上门,则灯灭。
