会员注册一、工作原理图

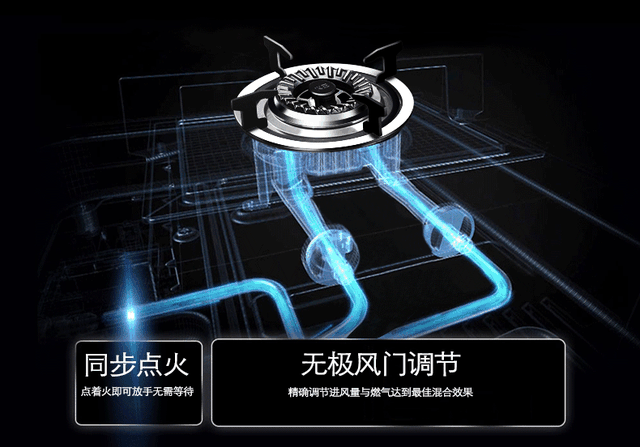

燃气灶工作原理
燃气灶在工作时，燃气从进气管进入灶内，经过燃气阀的调节（使用者通过旋钮进行调节）进入炉头中，同时混合一部分空气（这部分空气称之为一次空气），这些混合气体从分火器的火孔中喷出同时被点火装置点燃形成火焰（燃烧时所需的空气称之为二次空气），这些火焰被用来加热置于锅支架上的炊具。
二、结构图
三、主要零部件
1、各式灶具炉头
2、点火装置
压电陶瓷点火器：这种点火器利用压电陶瓷在受到冲击时产生高电压，通过电极放电点燃燃气。压电陶瓷点火器需要将机械能转化为电能，瞬间放电形成火花。
脉冲点火器：脉冲点火器由电子元器件组成，产生高频振荡电压，通过放电点燃燃气。这种点火器点火率高，可连续放电，按下旋钮开始点火，松开旋钮则停止点火
3、电磁阀
4、点火针
燃气灶点火针的作用原理是通过产生电火花来点燃天然气。点火针通常呈黄色或白色，顶部尖锐，底部圆形，形状类似笔尖。其工作原理是利用高压电火花来点燃燃气，这个过程简单且高效。
点火针的工作过程
产生电火花：点火针通过高压电产生电火花，这个电火花用于引燃天然气。当您按下燃气灶的旋钮并逆时针旋转时，点火针会发出电火花，如果环境适合（如没有油污覆盖、火盖小孔未被堵塞），电火花会点燃天然气，从而点燃火焰。
故障排查：如果点火针不工作，可能是由于以下原因：
点火速度慢：可能是点火针被油污覆盖或火盖小孔堵塞。清理点火针和火盖可以解决问题。
不点火：如果看不到电火花，可能是电池电量不足或天然气供应问题。更换电池或检查天然气供应可以解决这些问题。
无声：如果没有“哒哒哒”的声音，可能是点火针歪斜或线路故障。调整点火针位置或检查线路可以解决这些问题。
点火针的维护和保养建议
定期清理：定期清理点火针和火盖，防止油污和杂物堵塞火盖小孔，确保电火花能够正常产生。
检查电池：确保电池电量充足，避免因电池电量不足导致点火失败。
正确使用锅具：选择底部较深的锅具，避免因蒸汽上升导致意外熄火。
5、离子感应熄火保护
燃气灶离子感应熄火保护装置的工作原理是通过火焰中的正负离子，通过离子感应针形成电流，电流作用于电磁阀驱动进气阀门保持打开状态；当火焰熄灭时，电流消失，进气阀门关闭，切断气源。
具体工作原理
火焰感应：离子感应针式熄火保护装置利用火焰中的正负离子，当火焰存在时，火焰中的离子通过离子感应针形成电流，电流作用于电磁阀驱动进气阀门保持打开状态，从而保持燃气通道的开启状态。
火焰熄灭检测：当火焰意外熄灭时，火焰中的离子消失，感应针无法感应到电流，电磁阀自动关闭，切断气源，防止燃气泄漏。
优缺点对比
优点：
快速响应：离子感应熄火保护装置在火焰熄灭时能迅速切断气源，响应速度快。
操作便捷：与原先操作几乎无差异，用户使用体验良好。
缺点：
耗电量大：由于需要检测火焰中的离子，耗电量较大。
维护成本高：电路复杂，维修麻烦，维修频率高。
依赖电源：稳定性取决于电源的稳定性，寿命不确定。多个炉头共用一个电磁阀可能导致一个炉头故障影响整个系统。
6、热感应保护
检查火焰是否能烧到感应针：如果火焰无法触及感应针，可能是位置问题。可以调整感应针的位置或调节燃气灶底部的风门。
清理感应针积碳：如果位置没有问题，可能是感应针本身的问题，如积碳。清理干净油污后，用砂纸打磨感应针。
检查电磁阀连线：打开燃气灶的面板，检查连接感应针的电磁阀连线是否松动，如果松动则插好即可。
更换感应针：如果以上步骤都无效，可能需要更换新的感应针。务必与店家确认好型号，拔掉旧的电磁阀，拆掉地线，然后换上新买的感应针并调整到合适位置。
维护和保养建议
定期检查和维护感应针可以有效保障燃气灶的正常使用和家庭安全。清理积碳和固定连线是必要的维护步骤。此外，确保火焰能够烧到感应针，避免因位置不当导致感应失效。
7、其他部件
