一个按钮实现启停功能的电路图原理,一键启停电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/11/11

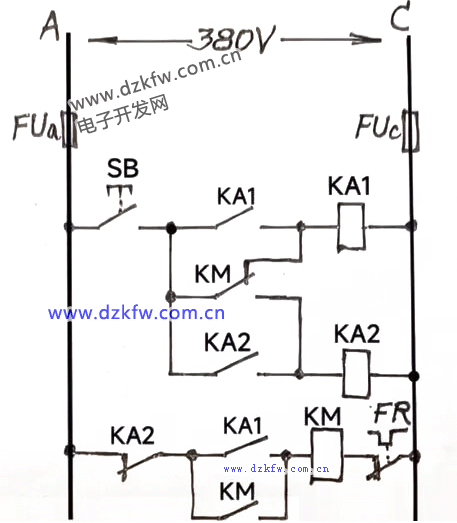

这个电路太基本工作过程是这样的:先合上电源开关QF2,KA2就会动作合闸,然后按下启动按钮SB,KA1动作。


当复合按钮SB回位后,接触器KM动作,KA2断电,KA1断电,接着KA2再次上电合闸。KM经SB常闭端及自锁电路持续上电运行。
运行中,KA1未上电合闸(开路),KA2上电合闸状态。再次按下SB立刻松手,KM断电脱闸,停止运行。若长按SB,则KM掉电后又立刻再次启动了。
有的朋友认为这种电路实用性不强,有时间分析这种电路还不如多学学PLC技术,用PLC程序可以设计出这种功能的控制电路,并且它还安全可靠。
