936焊台的原理分析和测试报告详细说明

作者:佚名    文章来源:本站原创    点击数:1228    更新时间:2024/4/11
这个板的原理和 HAOSEN 936B型恒温铬铁原理图是一样的。下面是网上流传的 HAOSEN 936B型恒温铬铁的原理图 (可放大) ,画得很乱,看不懂吧:

  SHENGMG板的 R13未接(实际是不好的,应该要接)。 R10是 150欧。ZD4 是 4.3V 的。

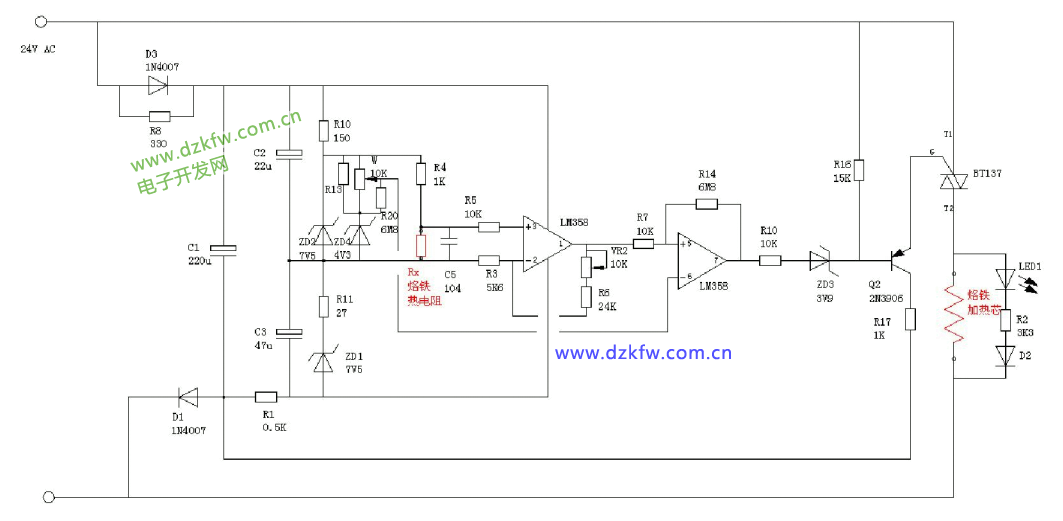

936B型恒温铬铁原理图

  原理分析:由双向可控硅 BT137控制对烙铁芯中加热丝的通电,由烙铁芯的热电阻 Rx 反馈温度。温度检测是通过电压比较来实现, ZD2提供稳压电压,通过 R4、Rx分压。烙铁温度越高,热电阻 Rx 越大, Rx上的电压越大。

  Rx上的电压被第一个 LM358放大,放大倍数由微调电阻 VR2控制。再进入第二个 LM358进行电压比较。 ZD2和 ZD4之间提供设定电压,由电位器 W控制。我们通过调节 W,来设定焊台的温度。温度低时, Rx 上电压不高,第二个 LM358输出为负电压, Q2导通, BT137 导通,对芯加热。达到设定温度时,第二个 LM358输出为正电压, Q2截止,BT1 37 截止,停止加热。注意,这里 ZD2和 ZD1给 LM358提供正负电压,相当于是双电压供电, ZD2 的正极可认为是零点。 R8的作用是:触发 BT137导通。C2上的电压通过 R8、BT137的 T1 端、BT13 7 的 G端、Q2、R17,再回到 C2,这样使 BT137控制端 G导通,从而 BT137的 T2、 T1端得以导通。




网上一些936电烙铁电路图:

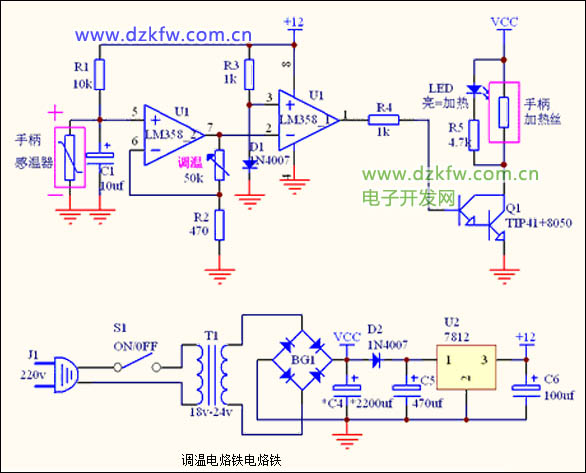

可调温电烙铁电路图

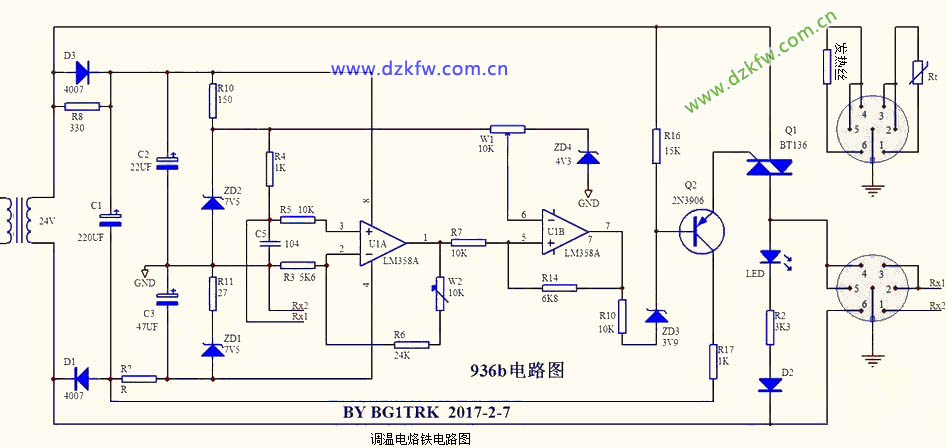

调温电烙铁电路图
