放大电路的分析方法——放大电路图解法

作者:佚名    文章来源:本站原创    点击数:2253    更新时间:2020-10-01

一,直流通路和交流通路

       直流通路:电容视为开路;

                         电感线圈视为短路;

                         信号源视为短路,但应保留其内阻;

      交流通路:大容量电容(如耦合电容)视为短路;

                        无内阻的直流电源视为短路;

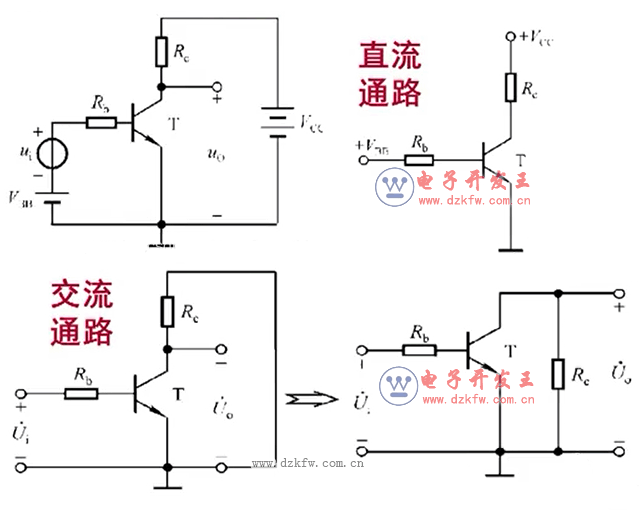

      基本共射放大电路:

共射极放大电路的分析方法——放大电路图解法



二,放大电路的分析方法-图解法

放大电路的分析方法——放大电路图解法

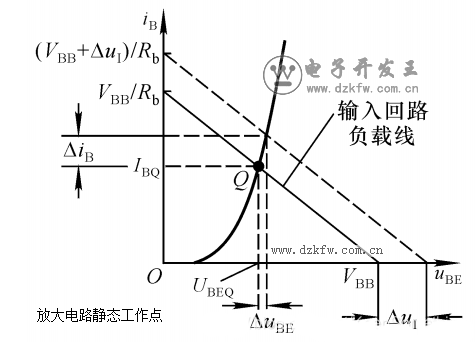

1,当输入信号∆ui=0时,有输入回路方程uBE = VBB – iB*Rb,是一条直线。在输入特性坐标系中,输入特性曲线与输入回路直线方程交点就是静态工作点Q。

放大电路静态工作点

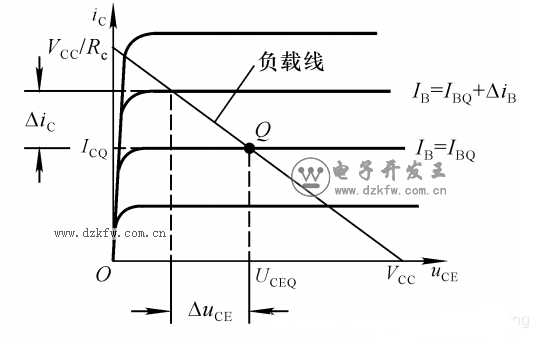

2,在输出回路中,静态工作点既应在IB=IBQ的那条输出特性曲线上,又应满足输出回路方程uCE = Vcc –ic*Rc。

三极管静态工作点

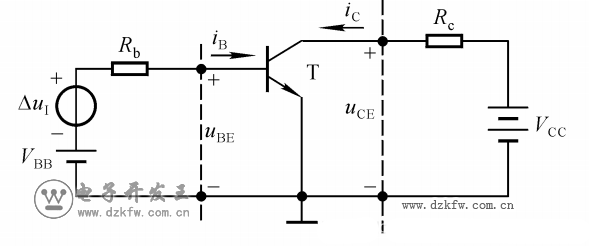

3,当输入信号为∆uI时,输入回路方程为uBE = VBB +∆uI-iB*Rb。得到∆iB,在输出特性曲线找到iB=IBQ+∆iB的那条输出特性曲线,其中∆uCE就是输出电压,从而得到电压放大倍数

电压放大倍数


Tags:放大电路,分析方法
