放大电路静态工作点的图解分析

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-09-23

图解法:已知放大管的输入特性、输出特性以及放大电路中其它各元件参数的情况下,利用作图的方法对放大电路进行分析。

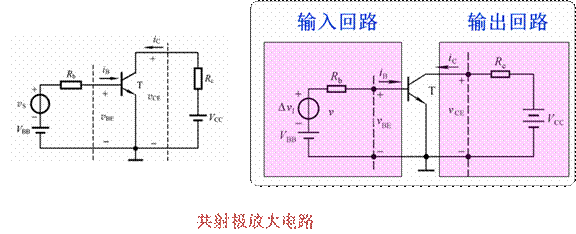

· 首先,画出直流通路

列输入回路方程

列输出回路方程(直流负载线)VCE=VCCiCRc

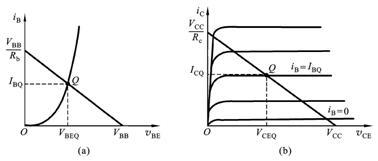

在输入特性曲线上,作出直线 ,两线的交点即是Q点,得到IBQ

在输出特性曲线上,作出直流负载线 VCE=VCCiCRc,与IBQ曲线的交点即为Q点,从而得到VCEQ ICQ

未标题-1 拷贝
