放大电路中的负反馈

作者:佚名    文章来源:本站原创    点击数:3391    更新时间:2018-11-25
 掌握放大电路中负反馈的四种组态及其判别方法,熟悉负反馈对放大电路性能的影响。
1、负反馈的类型

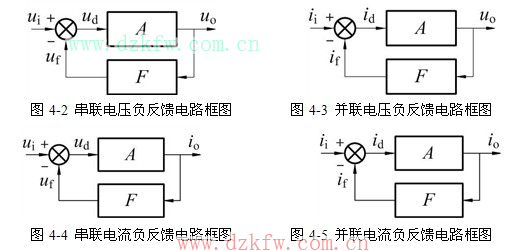

根据反馈电路与放大电路在输入端和输出端的连接方式,负反馈分为四种方式:串联电压负反馈、并联电压负反馈、串联电流负反馈和并联电流负反馈

2、负反馈类型的判别方法

(1) 首先,以瞬时极性法确定反馈属于正反馈还是负反馈。

(2) 其次,判别区分电压反馈或电流反馈:

     a) 电压反馈:反馈信号取自输出电压,并与之成比例;

     b) 电压反馈:反馈信号取自输流电压,并与之成比例;

     c) 判别方法:

输出电压短路法:将输出电压“短路”,若反馈信号消失,为电压反馈,否则为电流反馈;

观察法:除公共地线,若反馈线与输出线接在同一点上,为电压反馈,否则为电流反馈。

(3) 然后,判别区分串联反馈或并联反馈:

    a) 串联反馈:反馈信号输入信号在电路输入端以电压形式作比较,两者串联;

    b) 并联反馈:反馈信号输入信号在电路输入端以电流形式作比较,两者并联;

    c) 判别方法:

输入短路法:将输入信号“短路”,若反馈信号消失,为并联反馈,否则为串联反馈;

观察法:若反馈信号与输入信号接到放大电路的同一输入端,为并联反馈,否则为串联反馈。

3、负反馈对放大电路工作性能的影响

(1) 降低放大倍数

基本放大电路的增益(开环增益)为

                                                     (1)

反馈信号与输出信号之比称为反馈系数,以F表示

                                                     (2)

引入负反馈后,整个放大器的增益(闭环增益)为

                                          (3)

可见,引入负反馈后,电路增益为原来的1/(1+AF)。

(1+AF)称为反馈深度,其值越大,负反馈作用越强,|Af|越小。|1+AF|>>1,称为深度负反馈,有

                                                    (4)

表明在深度负反馈情况下,闭环增益取决于反馈元件,而与开环增益无关。

(2) 提高增益的稳定性

对式(3)求导,得

                                            (5)

电压负反馈稳定输出电压,电流负反馈稳定输出电流。

(3) 减小输出波形的非线性失真

(4) 展宽通频带

(5) 影响电路输入、输出电阻

串联负反馈增大输入电阻,并联负反馈减小输入电阻;

电压负反馈减小输出电阻,电流负反馈增大输出电阻。
