放大电路,什么是共模干扰?如何抑制共模干扰?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-04
什么是共模干扰?


如上图所示,如果基极信号源Signal_in的电流和电压都不变β也不变,但是Ice确因为外界的某些原因变了,那么这个电路对于抑制Ice的变化是无能为力的。
如上图所示,Signal_in的电流和电压都不变β也不变,实际Ice和理想的Ice = Ib*β之间的变化量叫做共模干扰。
如何抑制共模干扰?

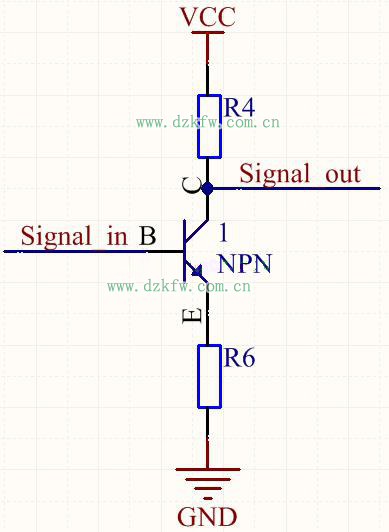

结合上图在联系左图,可以发现R6电阻可以有效地抑制共模干扰并且将干扰抑制在一定范围以内。
假设Signal_in的电流和电压都不变β也不变实际Ice大于了理想的Ice,那么可以推导出上图电路的工作过程
∵ (Ib不变)→(Ic上升)→(Vr6上升)→(Vbe下降)→(Ibe下降)→(Ic下降)
∴可以看出由于R6电阻的作用,使此电路的Ice输出达到了一个动态平衡
∴可以发现R6的电流变化与Ib的电流变化方向是相反的,所以R6是这个电路中的负反馈电阻。(注意:R6只能一直Ic的变化而不能一直Ib和β的变化!)。
