放大电路的组成_直流通路与交流通路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-20

以共射极放大电路为例介绍放大电路的组成→介绍电路中各元件的作用→总结出放大电路组成原则。

1/放大电路的组成

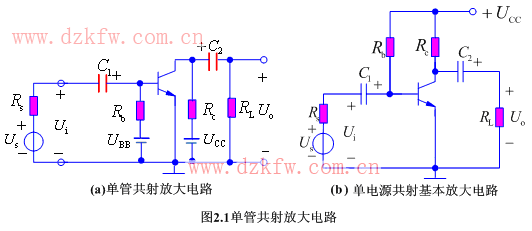

下图(a)是NPN管组成的基本放大电路。

其中 U s 为信号源电压, R s 为信号源电阻; U i 为放大电路输入信号; U o 为放大电路输出信号。

由于图所示电路的输入回路与输出回路以发射极为公共端,故称之为共射极放大电路。

单管共射极放大电路,单电源共射基本放大电路

各元件的作用:

VT——放大电流。

U BB R b ——提供发射结正向偏置电压;确定静态基极偏置电流; R b 的存在还保证了三极管能接受到输入信号。

U CC R c ——提供集电结反向偏置电压;通过 R c 将电流变化转换为电压变化,使电路能输出信号。

C 1 C 2 ——耦合电容,通交流隔直流。

图2.1(a)是原理图,实际放大电路采用单电源供电,如图2.1(b)所示。

放大电路的组成原则:

1.保证三极管处于放大状态,即发射结正向偏置,集电结反向偏置。

2.保证输入信号能输入到三极管输入端。

3.保证放大电路能输出信号。

放大电路输入信号为零时,电路只有直流电流;当有信号输入时,电路中还有交流电流。因此,放大电路中既有直流分量又有交流分量,由于它们流通的路径不一样,因此,分析时要分开考虑。

2、直流通路与交流通路

1.直流通路

直流通路:直流电流流通的路径。

画直流通路方法:

(1)电容视为开路、电感线圈视为短路;

(2)信号源视为短路,保留其内阻。

图2.1(b)所示单管共射放大电路的直流通路如图2.2所示。

直流通路模型

2.交流通路

交流通路:交流电流流通的路径。

画交流通路的方法:

(1)容量大的电容(耦合电容)视为短路;

(2)无内阻的直流电源视为短路。

图2.1(b)所示单管共射放大电路的交流通路如图2.3所示。

交流通路模型
