同名端的概念_同名端的判别

作者:佚名    文章来源:本站原创    点击数:2275    更新时间:2020-02-15

  同名端的概念

  变压器同名端定义的理解:电路图中用圆点表示变压器的同名端。若初级和次级绕线方向一致(规定在矩形铁芯的两个对边分别绕制初级和次级,开始绕线时,两导线皆从观察者视角穿入铁芯为绕线方向一致),则两线圈绕线的起始端互为同名端,两线圈绕线的终止端也互为同名端。

  主线圈在某一个瞬间电位为正时,付线圈也一定在同一个瞬间有一个电位为正的对应端,这时我们把这两个对应端叫做该设备线圈的同极性端,或者叫同名端。

  同名端大多用在电流互感器及电压互感器上,对变压器称谓同名端的情况很少;因为变压器有多种接线组别,当一、二次绕组接线组别不一致时,可能没有同名端。

同名端的概念_同名端的判别

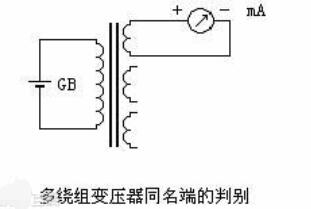

  同名端的判别

  在变压器、互感器中,一次侧与二次侧存在着同名端的关系,预试验收规程严格要求投运前和检修后,一定要进行极性试验。同样,在三相电机中,如果把同名端一接错,就会产生大问题,三相电流在电机中形成不了旋转磁场,电机不但不能正常运转,而且三相电流严重不对称,对电机影响很大,导致发热甚至烧坏电机。相反,只要同名端不接错,三相电流通入,电机只存在正转与反转的差别(电压为电机的额定电压和频率),只要把AB(或BC、CA)二线交换一下,电机就会按你的要求正常运行。因此,三相电机的同名端测试非常重要。

  1.测试方法

  先用万用表电阻档测出三相绕组的A1、A2,B1、B2,C1、C2。再把三个不同绕组的线头(如A1、B1、C1)联在一起,然后把另三个不同绕组的线头(如A2、B2、C2)也联在一起。接着用万用表的毫安档(直流)把 (A1、B1、C1)联在一起的头和(A2、B2、C2)联在一起的头进行搭接 ,同时用手把电机的转子转起来,看毫安表的指针是否摆动。若有较大摆动,先把A1与A2对换一下,再试一次;若还是有较大摆动,先把A1与A2换回来,再把B1、B2(或C1、C2)对换一下,再试一次; 若还是有较大摆动,先把原来换过的线头换回来,再把未换过的二线头对换一下,直到转子转动时,毫安表只有微小摆动,那是连在一起的头是三个同名端(另三个也是同名端)。

  2.理论分析

  由于三相电机的三个绕组只在绕组位置的布置上相差120°/极对数,所以三个绕组的电气参数基本一致。此外,三相电机的转子有一定的剩磁,在转子转动时,三个绕组上就会产生感生电动势,产生感生电动势为:

  Ua=Em*sin(εt+φ)

  Ub=Em*sin(εt+φ-120)

  Uc=Em*sin(εt+φ+120)

  如果把X、Y、Z连在一起,把A、B、C也连在一起,再用毫安表测(X、Y、Z)流向(A、B、C)的电流,设三个绕组的电抗与毫安表的电抗合成为Z,则 I=0,如果有一相同名端接反,设为A相接反,则:

  I=2Em*sin(εt+φ)/Z

  由于手去推动转子转动,它的(比较小,因此毫安表会出现摆动。同样B相或C相同名端接反,流过毫安表的电流为: , 同样会产生指针摆动。

  3.主要结论

  如果电机的同名端已明确表明,把X、Y、Z与A、B、C连起来,再测其流过毫安表的电流,这时指针摆动越小的电机,其三相电气参数的对称性越好。


Tags:同名端的概念,同名端,判别
