互感线圈的同名端_互感线圈同名端的测定

作者:佚名    文章来源:本站原创    点击数:2370    更新时间:2020-02-15

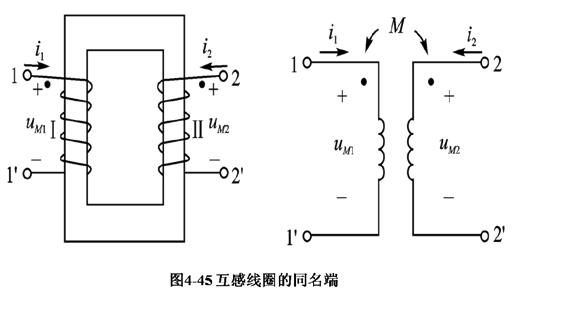

  互感线圈的同名端

  当两个线圈同时有电流流入时,每个线圈中产生的自感磁通与互感磁通的方向一致(即两个磁通互相加强),则把流入电流的两个端钮就称为同名端。同名端通常用相同的符号“·”或“*”标记。



  互感线圈同名端的测定

  可用实验的方法测定,如图10-1-3,称为直流通断法。



  当开关S闭合的瞬间,直流电压表正向偏转,可以判断1、2两端为同名端。

  判断互感线圈的同名端在实际工程中是非常重要的。

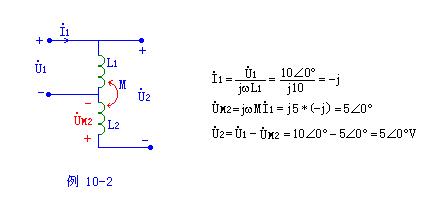

  【实例10-2】具有互感的电路如图例10-2,已知ωL1=ωL2=10Ω,ωM=5Ω,

  【解】设互感电压的参考方向如图所示。
