LC滤波器原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-10-30
LC滤波器原理
LC滤波器也称为无源滤波器,是传统的谐波补偿装置。LC滤波器之所以称为无源滤波器,顾名思义,就是该装置不需要额外提供电源。LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要;
LC滤波器按照功能分为LC低通滤波器、LC带通滤波器、高通滤波器、LC全通滤波器、LC带阻滤波器;

按调谐又分为单调谐滤波器、双调谐滤波器及三调谐滤波器等几种。
LC滤波器设计流程主要考虑其谐振频率及电容器耐压,电抗器耐流。

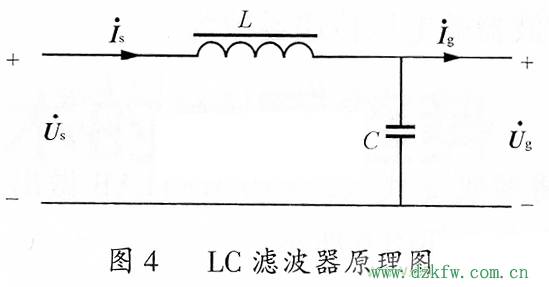

LC滤波器原理图
LC
滤波器原理
在电子线路中,电感线圈对交流有限流作用,由电感的感抗公式XL=2πfL 可知,电感L越大,频率f越高,感抗就越大。因此电感线圈有通低频,阻高频的作用,这就是电感的滤波原理
下面是LC滤波电路实例
电感在电路最常见的作用就是与电容一起,组成LC滤波电路。我们已经知道,电容具有“阻直流,通交流”的本领,而电感则有“通直流,阻交流,通低频,阻高频”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路(如图),那么,交流干扰信号大部分将被电感阻止吸收变成磁感和热能,剩下的大部分被电容旁路到地,这就可以抑制干扰信号的作用,在输出端就获得比较纯净的直流电流.


 LC滤波器原理,LC滤波器输入输出示意图
在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近一般有几个高大的滤波铝电解电容,这二者组成的就是上述的 LC滤波电路。另外,线路板还大量采用“蛇行线+贴片钽电容”来组成LC电路,因为蛇行线在电路板上来回折行,也可以看作一个小电感。
Tags:LC滤波器原理,LC滤波器
