直流单臂电桥的工作原理和使用方法

作者:佚名    文章来源:本站原创    点击数:4098    更新时间:2016-5-24
直流电桥是一种利用比较法进行测量的电学测量仪器。比较法的中心思想是将待测量与标准量进行比较以确定其数值,具有测试灵敏度高和使用方便等优点。
一、直流单臂电桥的工作原理
单臂电桥又称惠斯顿电桥,当需要精确地测量中值电阻时,往往采用单臂电桥进行测量。其原理如图1所示。图中Rx为被测电阻,G 为检流计, Rl 、R2 、R3为可调电阻。当满足关系式R1 R3 = R2 Rx 时 , 电路达到平衡。此时检流计中通过的电流为零(指针不动)。我们将R1/R2称为比例臂R3称为比较臂。图2 为QJ23 型直流单臂电桥的面板图。在测量时可根据对被测电阻的粗略估计,选取适当的比较臂的数值乘上比例臂的倍数。
二 、直流单臂电桥的使用方法
l )使用前,先把检流计的锁扣打开,并调节调零器把指针调到零位。
2 )估计被测电阻近似值,然后参照说明书上
的表格选择适当的比例臂(倍率),使比例臂可调电阻的各档能够充分利用,以提高其精度。

单臂电桥原理线路

图1 单臂电桥原理线路
3 )接入电阻时,应选择较粗较短的连接导线,并将接头拧紧,尽量提高测量精度。
4 )在测量电感电路的电阻,如电机、变压器等)时,应先接通电源按钮,后接通检流计按钮,后接通检流计按钮。测量结束后,应先断开检流计按钮,再断开电源按钮,以免线圈的自感电动势损坏检流计
5 )电桥电路接通后,如检流计指针向“+ ”的方向偏转,应增加比较臂的电阻;反之,如指针向“一”的方向偏转,则应减小比较臂的电阻。反复调节比较臂电阻使指针指向零位为止。读出刻度盘电阻值再乘以倍率,即为所测电阻值。

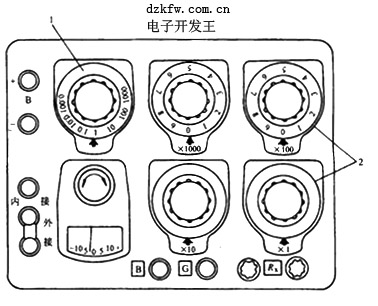

直流单臂电桥面板图

图2   直流单臂电桥面板图
1 一倍率旋钮2 一比例臂读数盘
6 )电桥使用完毕后,应立即将检流计的锁扣锁上,以免在搬动过程中,将悬丝震坏。7 )电池电压偏低会影响电桥的灵敏度,所以如发现电池电压偏低时应及时调换。当采用外接电源时,必须注意极性,且勿使电压超过规定值,否则可能烧坏桥臂电阻。
