教你怎样看懂电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-5-19

一张电路图通常有几十乃至几百个元器件,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。其实电子电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。好象孩子们玩的积木,虽然只有十 来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。

  电子技术爱好者部喜欢搞一些电子小制作,既可在实践中提高自已的技术水平和动手能力,又可取得实实在在的成果。当我们确定了一个小制作项目后,首先要看懂它的电路图,这是进行小制作的前提。

  一、什么是电路图

  电路图又称作电路原理图,是一种反映电子设备中各元器件的电气连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究,我们就可以了解电子设备的电路结构和工作原理。因此,看懂电路图是学习电子技术的一项重要内容,是进行电子制作或维修的前提。

  二、电路因由哪些要素构成

  一张完整的.电路图是由若干要素

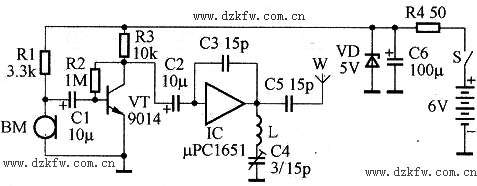

  构成的,这些要素主要包括图形符号、文字符号、连线以及注释性字符等。下面我们通过图1所示无线话筒电路图的例子,作进一步的说明。

  1.图形符号

  图形符号是构成电路图的主体。图1为无线话筒电路图中,各种图形符号代表了组成无线话筒的各个元器件。例如小长方形表示电阻器,两道短杠表示电容器,连续的半圆形表示电感器等。各个元器件图形符号之间用连线连接起来,就可以反映出无线话筒的电路结构,即构成了无线话筒的电路图。

无线话筒电路图

图1

  2.文字符号

  文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质,同时也为了分析、理解和阐述

  电路图的方便,在各个元器件的图形符号旁,标注有该元器件的文字符号。例如“R”表示电阻器,“C”表示电容器,“L”表示电感器,“VT”表示晶体管,“IC”表示集成电路等。

  常用元器件的图形符号和文字符号见附表。

  3. 注释性字符

  注释性字符也是构成电路图的重要组成部分,用来说明元器件的数值大小或者具体型号。例如图 1 中,通过注释性字符我们即可知道,电阻器R1的数值为 3.3kΩ,电容器C1 的数值为 10μF,晶体管VT的型号为9014,集成电路IC的型号为 μ PCl651等。

  三、电路图的画法规则

  除了规定统一的图形符号和文字符号外,电路图还遵循一定的画法规则。了解并掌握电路图的一般画法规则,对于看懂电路图是必不可少的。

  1. 电路图的信号处理流程方向

  电路图中信号处理流程的方向一般为从左到右,即将先后对信号进行处理的各个单元电路,按照从左到右的方向排列,这是最常见的排列形式。例如图1所示无线话筒电路图,从左到右依次为话音信号接收 (BM)、音频放大 (VT)、高频振荡与调制 (IC)等单元电路。

  2. 连接导线

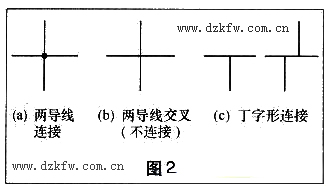

  元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉如图2所示,图2(a)横竖两导线交点处画有一圆点,表示两导线连接在一起。图2(b)两导线交点处无圆点,表示两导线交叉而不连接。导线的丁字形连接如图2(c)所示。

  3.电源线与地线

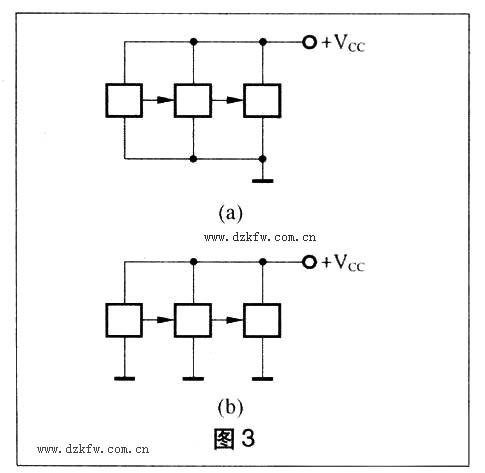

  电路图中通常将电源引线安排在元器件的上方,将地线安排在元器件的下方,如图3(a)所示。有的电路图中不将所有地线连在一起,而代之以一个个孤立的接地符号,如图3(b)所示,应理解为所有地线符号是连接在一起的。

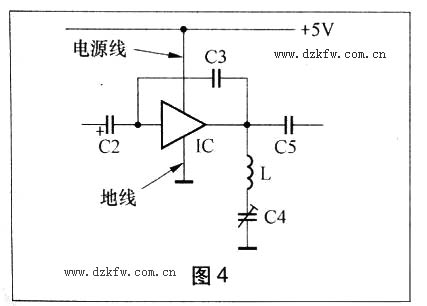

  时应按图4所示连接电源线和地线。

  4.集成电路的画法

  集成电路内部电路-般都很复杂,包含若干个单元电路和许多元件,但在电路图中通常只将集成电路作为一个元器件来看待,因此,几乎所有电路图中都不画出集成电路的内部电路,而是以一个矩形或三角形的框图表示之。

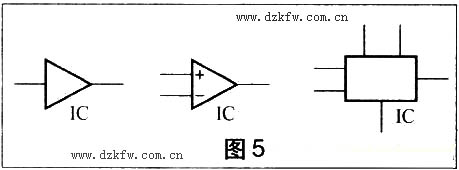

  集成放大器、电压比较器等习惯上用三角形框图表示,其他集成电路习惯上用矩形框图表示,如图5所示。其左侧为输入端,右侧为输出端。

  信号转换为电信号。

  (2)由晶体管VT等构成的音频放大电路,其功能是对BM输出的音频信号进行放大。

  (3)由集成电路IC等构成的高频振荡与调制电路,其功能是产生高频载频信号并完成调频调制。

  图6所示为无线话筒电路原理方框图。

  3.分析电路工作过程

  通常电路图中不画出集成运放以及数字集成电路的电源引线,因为这不影响分析电路功能,但分析电源电路和实际制作时不能忘记其电源引线。例如图1中的集成电路IC,实际制作

  四、看电路图的方法与步骤

  掌握了以上的基础知识,就可以对电路图进行完整的分析了。下面我们以图1所示无线话筒电路图为例,介绍看电路图的基本方法与步骤。

  1.判断信号处理流程方向

  根据电路图的整体功能,找出整个电路圆的总输入端和总输出端,即可判断出电路图的信号处理流程方向。无线话筒的功能是将话音信号调制到高频信号上发射出去,图1电路图中,话筒BM为总输入端,天线W为总输出端。从总输入端到总输出端即为信号处理流程方向,图1为从左到右的方向依次排列。

  2.划分单元电路

  一般来讲,晶体管、集成电路等是各单元电路的核心元器件。因此,我们可以以晶体管或集成电路等主要元器件为标志,按照信号处理流程方向将电路图分解为若干个单元电路,并据此画出电路原理方框图。方框图有助于我们掌握和分析电路图。

  图1电路可分解为3个单元电路:

  (1)由驻极体话筒BM等构成的话音信号接收电路,其功能是将话音

  通过以上两步分析,我们对无线话筒电路已有基本的了解,即可对照图1电路图和图6方框图,对无线话筒电路原理作系统的分析。

  电路工作过程如下:话音信号被驻极体话筒BM接收转换为电信号后,通过耦合电容C1输入到晶体管VT基极。R1为BM的负载电阻。晶体管VT等构成电压放大器,将C1耦合过来的音频信号放大后,经C2耦合输出。R2为基极电阻,R3为集电极电阻。集成电路IC等构成高频振荡器,振荡频率由L、C4串联谐振回路决定,C4是微调电容,用于调节振荡频率。C3为反馈电容。C2耦合过来的音频信号对高频振荡信号进行频率调制,调频信号经C5耦合至天线W发射出去。

  4.分析直流供电电路

  电路图中通常将电源安排在右侧,直流供电电路按照从右到左的方向排列。图1中,整机电路的直流工作电源是6V电池,R4、C6和稳压二极管VD构成稳压电路,以提高电路工作的稳定性。S为电源开关。

  至此,无线话筒电路图基本分析完毕。读者可以灵活运用以上所述看图知识和方法,通过实践不断提高自已的看图本领。
