拖链的安装的注意事项,拖链安装注意,拖链的布线需要注意

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/4/15

今天让我们来看一下拖链安装的过程中需要注意哪些事项呢?

首先拖链在安装时要注意先把线缆排列整齐,不要捆成团,因为拖链在承受设备运行移动的时候线缆不排列整齐容易影响线缆的使用寿命。还需要注意的是拖链电缆弯曲处是不能受力的,必须在拖链电缆弯曲处留有相应的间隔距离,在拖链中电缆间的间隔距离至少应为电缆直径的10%。

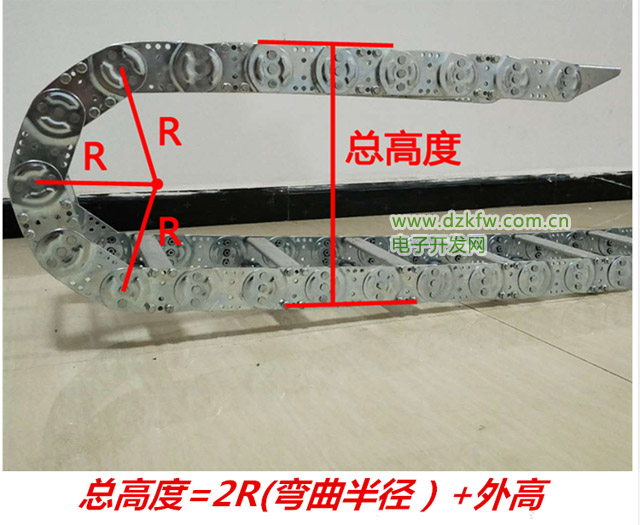

拖链的规格选择,拖链的选型

其次需要注意的是拖链中的电缆线不能出现扭转的情况,可以先将拖链线缆内部的绞合力去掉,大家在安装的时候可以先旋转电缆盘,把电缆展开,也可以采取自由悬挂数日的方法。还需注意电缆的两点须固定,至少在拖链的运动端固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

最后必须注意电缆的最小弯曲半径,在拖链中铺电缆线的时候注意重的线放在拖链内部的两侧,轻的放在中间,电缆线只能占拖链内70%,这样可以保护拖链内电缆线根据机械动作时可以自由移动。

拖链安装,

拖链的安装方式一般有水平架的安装、侧向安装、垂直立式安装、垂直吊式安装等,根据机械上的线缆位置选择拖链的安装方向。

拖链的布线需要注意一些事项:

1、拖链中的线缆不要相互接触或者捆绑在一起,必要的时候可以使用分隔片来隔开。

2、电缆必须松散的并排铺设在拖链中,尽可能分开排列,可用隔片分开,在拖链中线缆间的空隙至少应为电缆直径的百分之十。

3、塑料拖链中的线缆重量要均匀的分配,以免在运行时因为重量不均导致事故,分配线缆的原则为:较重的位于两遍,较轻的位于中间,所有线缆必须安全地固定在拖链的一端,这样可以确保电缆可以与其它装置安全地移动到另一端。

拖链安装的注意事项
