TL494做的脉宽调制控制电路

作者:佚名    文章来源:本站原创    点击数:2222    更新时间:2011-8-25
 TL494是一种固定频率脉宽调制电路,它包含了开关电源控制所需的全部功能,广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494有SO-16和PDIP-16两种封装形式,以适应不同场合的要求。其主要特性如下:

     主要特征

     集成了全部的脉宽调制电路。
     片内置线性锯齿波振荡器,外置振荡元件仅两个(一个电阻和一个电容)。
     内置误差放大器。
     内止5V参考基准电压源。
     可调整死区时间。
     内置功率晶体管可提供500mA的驱动能力。
     推或拉两种输出方式。

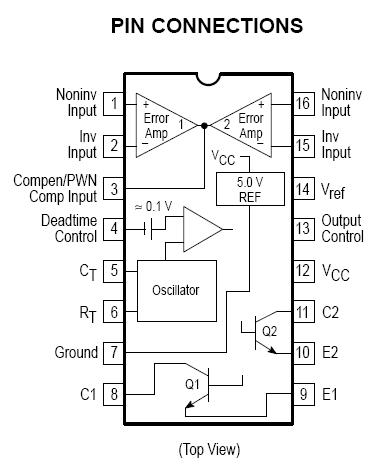

     TL494外形图                                                   TL494引脚图
TL494外形图 TL494引脚图
     工作原理简述

    TL494是一个固定频率的脉冲宽度调制电路,内置了线性锯齿波振荡器,振荡频率可通过外部的一个电阻和一个电容进行调节,其振荡频率如下:



    输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通,即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大,输出脉冲的宽度将减小。参见图2。

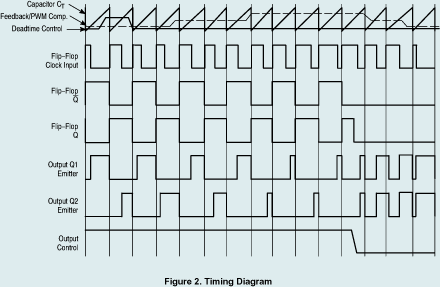

                                            TL494脉冲控制波形图
    控制信号由集成电路外部输入,一路送至死区时间比较器,一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压,它限制了最小输出死区时间约等于锯齿波周期的4%,当输出端接地,最大输出占空比为96%,而输出端接参考电平时,占空比为48%。当把死区时间控制输入端接上固定的电压(范围在0—3.3V之间)即能在输出脉冲上产生附加的死区时间。

    脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时,输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围,这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常处于高电平,它与脉冲宽度调制器的反相输入端进行“或”运算,正是这种电路结构,放大器只需最小的输出即可支配控制回路。

    当比较器CT放电,一个正脉冲出现在死区比较器的输出端,受脉冲约束的双稳触发器进行计时,同时停止输出管Q1和Q2的工作。若输出控制端连接到参考电压源,那么调制脉冲交替输出至两个输出晶体管,输出频率等于脉冲振荡器的一半。如果工作于单端状态,且最大占空比小于50%时,输出驱动信号分别从晶体管Q1或Q2取得。输出变压器一个反馈绕组及二极管提供反馈电压。在单端工作模式下,当需要更高的驱动电流输出,亦可将Q1和Q2并联使用,这时,需将输出模式控制脚接地以关闭双稳触发器。这种状态下,输出的脉冲频率将等于振荡器的频率。

    TL494内置一个5.0V的基准电压源,使用外置偏置电路时,可提供高达10mA的负载电流,在典型的0—70℃温度范围50mV温漂条件下,该基准电压源能提供±5%的精确度。

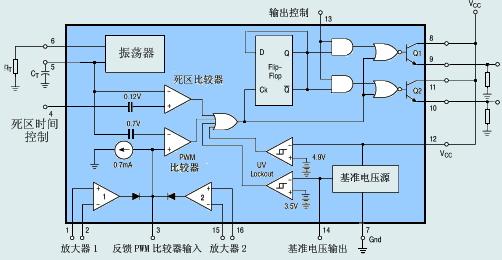

TL494内部电路方框图
                                             TL494内部电路方框图




TL494的极限参数
 名称 代号 极限值 单位
 工作电压 Vcc 42 V
 集电极输出电压 Vc1,Vc2 42 V
 集电极输出电流 Ic1,Ic2 500 mA
 放大器输入电压范围 VIR -0.3V—+42 V
 功耗 PD 1000 mW
 热阻 RθJA 80 ℃/W
 工作结温 TJ 125
 工作环境温度
 TL494B
 TL494C
 TL494I
 NCV494B
TA
-40—+125
0—+70
-40—+85
-40—+125
 额定环境温度 TA 40



TL494脉宽调制控制电路应用
TL494 应用电路
TL494 应用电路

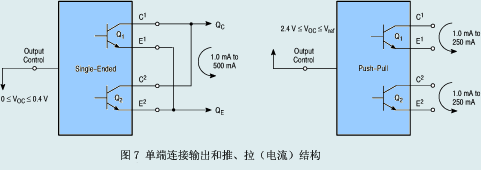

单端连接输出和推、拉(电流)结构
单端连接输出和推、拉(电流)结构
