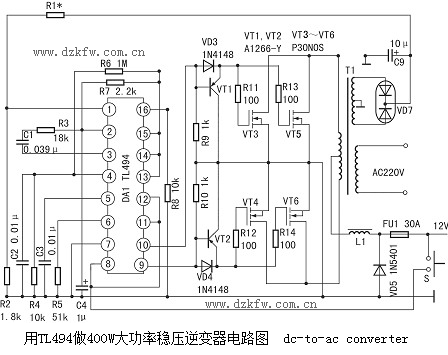

目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOS FET开关管的设备，利用外设灌流电路，也广泛采用TL494。为此，本节中将详细介绍其功能及应用电路。其内部方框图如图3所示。其内部电路功能、特点及应用方法如下：

　A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo(kHz)=1.2/R(kΩ)·C(μF)，其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOS FET开关管。

　B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。当第4脚电平升高时，死区时间增大。

　C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。

　D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。

　E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。
