万能转换开关的结构和工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-10-6

万能转换开关(文字符号SA)的作用:是用于不频繁接通与断开的电路,实现换接电源和负载,是一种多档式、控制多回路的主令电器。
转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。当将手柄转动到不同的档位时,转轴带着凸轮随之转动,使一些触头接通,另一些触头断开。它具有寿命长,使用可靠、结构简单等优点,适用于交流50Hz、380V,直流220V及以下的电源引入,5KW以下小容量电动机的直接启动,电动机的正、反转控制及照明控制的电路中,但每小时的转换次数不宜超过15~20次。

万能转换开关示意图
万能转换开关的符号表示

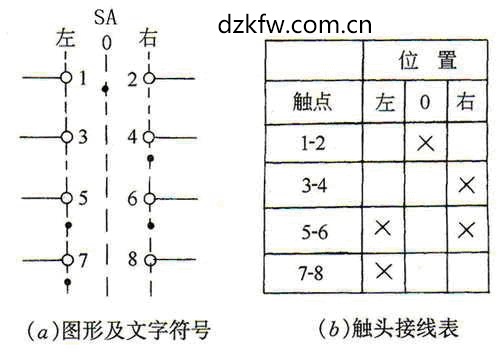

万能转换开关符号画法
万能转换开关符号表示
    上图显示了开关的档位、触头数目及接通状态,表中用“×”表示触点接通,否则为断开,由接线表才可画出其图形符号。具体画法是:用虚线表示操作手柄的位置,用有无“.”表示触点的闭合和打开状态,比如,在触点图形符号下方的虚线位置上画“.”,则表示当操作手柄处于该位置时,该触点是处于闭合状态;若在虚线位置上未画“.”时,则表示该触点是处于打开状态。
